西门子6AV2124-2DC01-0AX0简介简介
本公司代理西门子工控产品, DP总线电缆接头、PLC系列：S7-200、S7-200CN、S7-200Smart、S7-300、S7-400、S7-1200,触摸屏、变频器、伺服电机、数控系统、开关电源
西门子PLC代理商()有限公司
S7-300全系列 CPU选型表
S7-300C紧凑型CPU选型表
产品图片
描述
选型型号
6ES7 312-5BD01-0AB0
6ES7 313-5BE01-0AB0
6ES7 313-6BE01-0AB0
6ES7 313-6CE01-0AB0
6ES7 314-6BF01-0AB0
6ES7 314-6CF01-0AB0
S7-300通用型CPU选型型号表
产品图片
描述
选型型号
16 kB RAM，24VDC电源，MPI；
CPU运行需要MMC
6ES7 312-1AD10-0AB0
48 kB RAM，24VDC电源，MPI；
CPU运行需要MMC
6ES7 314-1AF10-0AB0
128 kB RAM，24VDC电源，MPI，
CPU运行需要MMC
6ES7 315-2AG10-0AB0
CPU运行需要MMC
6ES7315-2EG10-0AB0
512 kB RAM，24VDC电源，MPI，PROFIBUS-DP主/从接口；
CPU运行需要MMC
6ES7 317-2AJ10-0AB0
CPU运行需要MMC
6ES7 317-2EJ10-0AB0
包括插槽号标签和2 把钥匙
6ES7 318-2AJ00-0AB0
S7-300F CPU选型型号表
产品图片
描述
选型型号
6ES7 315-6FF01-0AB0
CPU 317F-2 DP
6ES7 317-6FF00-0AB0
S7-300T CPU选型型号表
产品图片
描述
选型型号
S7-300 SIPLUS CPU选型表
产品图片
描述
选型型号
6AG1 312-5BD01-2AB0
6AG1 313-5BE01-2AB0
6AG1 314-1AF10-2AB0
6AG1 315-2AG10-2AB0
CPU有关附件选型表
产品图片
描述
选型型号
6ES7 392-1BM01-0AA0
西门子6AV2124-2DC01-0AX0简介简介
6ES7151-1AA04-0AB0 标准型接口模块 IM151-1
本公司长期经营：PLC系列：S7-200、S7-200CN、S7-200Smart、S7-300、S7-400、S7-1200、触摸屏、变频器、伺服电机、数控系统、开关电源（西门子DP总线电缆 接头 cp5611卡）
CPU系列号
CPU 312C
紧凑型CPU，16kB RAM，24VDC电源，内置10DI/6DO，带集能，MPI；包括插槽号标签和2把钥匙；CPU运行需要MMC
CPU 313C
紧凑型CPU，32kB RAM，24VDC电源，内置24DI/16DO以及4AI/2AO，MPI；CPU运行需要MMC
CPU 313C-2 PtP
紧凑型CPU，32kB RAM，24VDC电源，内置16DI/16DO，带集能，MPI，RS422/485接口；CPU运行需要MMC
CPU 313C-2 DP
紧凑型CPU，32kB RAM，24VDC电源，内置16DI/16DO，带集能，MPI，PROFIBUS DP主/从接口；CPU运行需要MMC
CPU 314C-2 PtP
紧凑型CPU，48kB RAM，24VDC电源，内置24DI/16DO/4AI/2AO，带集能，MPI，RS422/485接口；CPU运行需要MMC
CPU 314C-2 DP
紧凑型CPU，48kB RAM，24VDC电源，内置24DI/16DO/4AI/2AO，带集能，MPI，PROFIBUS DP主/从接口；CPU运行需要MMC
CPU系列号
CPU 312
CPU 314
CPU 315-2DP
PROFIBUS-DP主/从接口；
CPU 315-2PN/DP
128 kB RAM，24VDC电源，MPI/PROFIBUS DP主/从组合接口；以太网/PROFINET接口；
CPU 317-2DP
CPU 317-2PN/DP
512 kB RAM，24VDC电源，MPI/PROFIBUS-DP主/从组合接口；以太网/PROFINET接口；
CPU 318-2DP
512 kB RAM，24VDC电源，
PROFIBUS-DP主/从接口，MPI，存储卡插槽，后备电池保护外壳；
CPU系列号
CPU 315F-2 DP
SIMATIC S7-300F CPU；128kB
RAM，24VDC电源，MPI，PROFIBUS
DP 主/从接口；包括插槽号标签和2把钥匙
512 kB RAM，24VDC电源，MPI，
PROFIBUS-DP主/从接口；需要MMC
CPU系列号
CPU 315T-2DP
6ES7315-6TG
CPU 317T-2DP
512 kB RAM，24 VDC电源，MPI，PROFIBUS-DP主/从接口，PROFIBUS DP(DRIVE) 接口；带技术/运动控制功能；需要MMC
6ES7 317-6TJ10-0AB0
CPU系列号
SIPLUS CPU 312C
紧凑型CPU，16 kB RAM，24 V DC
电源， 内置10 DI/6 DO，带集能，MPI ； 包括插槽号标签和2 把钥匙；需要MMC( 扩展温度范围和特殊介质负载)
SIPLUS CPU 313C
紧凑型CPU，32kB RAM，24VDC
电源，内置24DI/16DO/4AI/2AO，带集能，MPI；需要MMC( 扩展温度范围和特殊介质负载)
SIPLUS CPU 314
48 kB RAM，24VDC电源，MPI；
需要MMC( 扩展温度范围和特殊介质负载)
SIPLUS CPU 315-2 DP
128 kB RAM，24VDC电源，MPI，
PROFIBUS DP主/从接口；需要
MMC( 扩展温度范围和特殊介质负载)
系列号
微存储卡
64 kB微存储卡
6ES7 953-8LF11-0AA0
128 kB微存储卡
6ES7 953-8LG11-0AA0
512 kB微存储卡
6ES7 953-8LJ11-0AA0
2 MB微存储卡
6ES7 953-8LL11-0AA0
4 MB微存储卡
6ES7 953-8LM11-0AA0
8 MB微存储卡
6ES7 953-8LP11-0AA0
MPI 电缆
用于通过MPI 连接SIMATIC S7 和
PG ；长度5m
6ES7 901-0BF00-0AA0
前连接器，用于紧凑型 CPU
40 针，螺钉型前连接器
6ES7 392-1AM00-0AA0
40 针，弹簧型前连接器
6ES7151-1AB02-0AB0 ET 200S IM 151 光纤接口模板
6ES7151-1BA02-0AB0 高性能型接口模块 IM151-1
6ES7151-1CA00-0AB0 基本型接口模块 IM151-1
6ES7151-7AB00-0AB0 ET 200S IM 151 带CPU 光纤接口模板
6ES7153-1AA03-0XB0 DP分站接口模块IM153-1 6.6进
6ES7138-4HA00-0AB0 DP-主站模块（for CPU only)
光纤附件
6GK1 901-0FB00-0AA0 单工连接器（100个）
6ES7 195-1BE00-0XA0 插头适配器（50个）
电源模块
6ES7 138-4CA01-0AA0 PM-E DC 24V 用于电子模板
6ES7 138-4CB11-0AB0 PM-E DC 24V 至 AC 120/230V 用于电子模板
6ES7 138-4CF02-0AB0 总线安全型电源管理模块PM-E；24V 直流
电子模块
开关量输入模块
6ES7 131-4BB01-0AA0 2路开关量输入 24VDC 标准 （5块）
6ES7 131-4BB01-0AB0 2路开关量输入 24VDC 高性能 （5块）
6ES7 131-4BD01-0AA0 4路开关量输入 24VDC 标准 （5块）
6ES7 131-4BD01-0AB0 4路开关量输入 24VDC 高性能 （5块）
6ES7 131-4BD51-0AA0 4路开关量源输入 24VDC 标准 （5块）
6ES7 131-4CD00-0AB0 4路开关量输入 UC 24V...48V 带 LED SF (组故障)每包装5个
6ES7 131-4EB00-0AB0 2路开关量输入 120VAC （5块）
6ES7 131-4FB00-0AB0 2路开关量输入 230VAC （5块）
6ES7 131-4RD00-0AB0 4路开关量输入 DC 24V NAMUR 15 MM 宽，带LED SF ，每包装5个
开关量输出模板
6ES7 132-4BB01-0AA0 2路开关量输出 24VDC 0,5A 标准 （5块）
6ES7 132-4BB01-0AB0 2路开关量输出 24VDC 0,5A 高性能 （5块）
6ES7 132-4BD01-0AA0 4路开关量输出 24VDC 0,5A 标准 （5块）
6ES7 132-4BB31-0AA0 2路开关量输出 标准型 直流24V/2A，每包装5个
6ES7 132-4BB31-0AB0 2路高性能型开关量输出 直流24V/2A，每包装5个
6ES7 132-4BD32-0AA0 4路开关量输出 24VDC 2A 标准 （5块）
6ES7 132-4FB01-0AB0 2路开关量输出 交流120/230V，每包装5个
6ES7 132-4HB01-0AB0 2路继电器输出 24VDC/230VAC 5A （5块）
6ES7 132-4HB10-0AB0 2路继电器输出 继电器直流24V-48V/5A，交流24V-230V/5A（5块）
模拟量输入模板
6ES7 134-4FB01-0AB0 2路模拟量输入 电压信号 标准
6ES7 134-4FB51-0AB0 2路高速型模拟量输入 电压 +/-10V；模块周期时间： 1MS
6ES7 134-4LB02-0AB0 2路模拟量输入 电压信号 高性能 (16位)
6ES7 134-4GB01-0AB0 2路模拟量输入 电流信号 标准 2线制
6ES7 134-4GB51-0AB0 2路高速型模拟量输入 I-2线 4 - 20MA；模块周期时间： 1MS，
6ES7 134-4GB11-0AB0 2路模拟量输入 电流信号 标准 4线制
6ES7 134-4GB61-0AB0 2路高速型模拟量输入 I-4线 4 - 20MA；模块周期时间： 1MS
6ES7 134-4MB02-0AB0 2路模拟量输入 电流信号 高性能 (16位) 2线制
6ES7 134-4JB50-0AB0 2路模拟量输入 RTD热电阻信号
6ES7 134-4JB00-0AB0 2路模拟量输入 热电偶信号
6ES7 134-4NB01-0AB0 2路高性能型模拟量输入 热电偶信号，带内部温度补偿
6ES7 134-4NB51-0AB0 2路高性能型模拟量输入 RTD热电阻信号， 带线电阻的内部补偿
模拟量输出模板
6ES7 135-4FB01-0AB0 2路模拟量输出 电压信号 标准
6ES7 135-4GB01-0AB0 2路模拟量输出 电流信号 标准
6ES7 135-4LB02-0AB0 2路模拟量输出 电压信号 高性能 (16位)
6ES7 135-4MB02-0AB0 2路模拟量输出 电留信号 高性能 (16位)
功能模板
6ES7 138-4DA04-0AB0 1个计数器24V/100KHZ
6ES7 138-4DB03-0AB0 SSI 位置检测模板
6ES7 138-4DD00-0AB0 2 Pulse (pulse width modulation, timer)
6ES7 138-4DC00-0AB0 STEP1 步进电机模板
6ES7 138-4DF01-0AB0 1 SI 通讯模板(RS232 RS422 RS485 串行接口)
不会出您预算价格的 Touch Panel（触摸屏）具有基本的功能性，包括 15 英寸的 TFT 显示屏和具有 PROFINET 能力的以太网接口。
用于中等性能要求的任务的 HMI，用在 PROFINET 网络上，特别是与 SIMATIC S7-1200 控制器和其它控制器搭配使用。在屏幕尺寸和分辨率方面，TP1500 可以满足很高的要求。
To the top of the page以诱人的价格提供了高分辨率和适宜的屏幕尺寸
安装件与相同尺寸的界面和多界面产品兼容
久经验证的 SIMATIC 质量
可以以 32 种可组态语言应用于全球
（其中 5 种可在线切换）
TP1500 Basic color 配备了 15 英寸 TFT 显示屏可以提供 256 种颜色。1024 x 768 像素的分辨率可以在合适的尺寸包括颜色表现下显示***复杂的操作屏幕。界面可以通过电阻模拟触摸屏操作。TP1500 Basic color 是用于中高等的 S7-1200 控制器系统的理想 HMI 组件。它可以使用 WinCC flexible Compact 或者用于 S7-1200 的 STEP7 基本工程组态软件的 HMI 组态软件进行组态。 TP1500 可以提供 500 个变量的 HMI 基本的功能性（报警、趋势曲线、配方）。我们还可以提供入门级软件包，它除了包括 WinCC flexible Compact 组态软件之外，还用 DVD 光盘提供了 SIMATIC HMI Manual Collection、一个以太网线，以及一份一年软件升级服务的证书，而且所有这些都具有相当大的价格优势。
To the top of the page
|
显示 |
15 英寸的 TFT 显示屏，256 色 |
|
分辨率 |
1024 x 768 像素 |
|
控制器件 |
触摸屏（模拟/电阻式） |
|
用户存储器 |
1 MB |
|
接口 |
1 x RJ 45 以太网
|
|
防护等级 |
IP 65 NEMA 4x 前面板，如果已安装 后面板IP 20 |
|
安装开口 |
367 x 289 mm（宽 x 高） |
|
前面板 |
400 x 310 mm（宽 x 高） |
|
设备深度 |
60 mm |
|
组态软件 |
WinCC flexible 紧凑版 |
精智面板系列 KP、TP、KTP
注意：
提供了 7" 和 15" 精智户外型。这些设备是专门针对恶劣环境中的户外应用设计的。具有***显示质量（甚***阳光下）、具有抗紫外线前端等。
详细信息，请参见：
http://www.siemens.com/comfort-panels
在生产、过程和楼宇自动化中，使用 SIMATIC HMI 舒适型面，板可以实现对简单机器和设备的本地控制和监视。它们可在所有类型的行业与应用中使用。它们非常适用于完成要求苛刻的可视化任务，由于所具有的集能，可针对每种应用选择适宜的设备。
可使用工程软件 SIMATIC WinCC Comfort (TIA Portal) 进行组态。
SIMATIC HMI Comfort 面板可以连接到：
在屏中建立一个时间设置确认按钮与V20.0连接，用来确认时间的修改。并建立6个数值输入键，对应VB70-VB75(年、月、日、时、分、秒）数据类型为十六进制“BYTE”变量。
建立完成后再次上电时，须在屏窗口内进行时间的校对，然后确认即可。另外别忘了在屏组态时，建立时钟地址的连接“VW100".具体看副件的图片，如果需要原程序，请在博客中留下您的邮箱号码！
红外线屏安装简单，只需在显示器上加上光点距架框，无需在屏幕表面加上涂层或接驳控制器。光点距架框的四边排列了红外线发射管及接收管，在屏幕表面形成一个红外线网。用户以屏幕某一点，便会挡住经过该位置的横竖两条红外线，电脑便可即时算出点的位置。任何物体都可改变触点上的红外线而实现屏操作。早期观念上，红外屏存在分辨率低、受和易受而误等技术上的局限，因而一度淡出过市场。此后第二代红外屏部分解决了抗光的问题，第三代和在分辨率和性能上亦有所改进，但都没有在关键指标或综合性能上有质的飞跃。但是，了解屏技术的人都知道，红外屏不受电流、电压和静电，适宜恶劣的条件，红外线技术是屏产品终的发展趋势。采用声学和其它材料学技术的触屏都有其难以逾越的屏障，如单一传感器的受损、老化，界面怕受污染、性使用，繁杂等等问题。红外线屏只要真正实现了高性能和高分辨率，必将替代其它技术产品而成为屏市场主流。过去的红外屏的分辨率由框架中的红外对管数目决定，因此分辨率较低，市场上主要国内产品为32x32、40X32，另外还有说红外屏对光照因素比较，在光照变化较大时会误判甚至死机。这些正是国外非红外屏的国内代理商销售宣传的红外屏的弱点。而的技术红外屏的分辨率取决于红外对管数目、扫描以及差值算法，分辨率已经达到了1000X720，至于说红外屏在光照条件下不，从第二代红外屏开始，就已经的克服了抗光这个弱点。红外线屏是全新一代的智能技术产品，它实现了1000*720高分辨率、多层次自调节和自恢复的硬件适应能力和高度智能化的判别识别，可长时间在各种恶劣下任意使用。并且可针对用户定制扩充功能，如网络控制、声感应、人体接近感应、用户加密保护、红外数据传输等。原来媒体宣传的红外屏另外一个主要缺点是抗暴性差，其实红外屏完全可以选用任何客户认为满意的玻璃而不会太多的成本和影响使用性能，这是其他的屏所无法效仿的。
红外线式屏价格便宜、安装容易、能地感应轻微与快速。但是由于红外线式屏依靠红外线感应，外界光线变化，如阳光、室灯等均会影响其准确度。而且红外线式屏不防水和怕污垢，任何的外来物都会引起误差，影响其性能，不适宜置于户外和公共场所使用
1.界面风格的设计
控制台人机界面选用非Windows风格，以实现用户个性化的要求。但考虑到大多数用户对于Windows较熟悉，在界面设计中尽量兼容Windows界面的特征。因为位图按钮可在操作中实现高亮度、突起、凹陷等效果，使界面形式更灵活，同时可以方便用户对控件的识别。但是，界面里使用的对话框、编辑框、组合框等都选用Windows控件，对话框中的按钮也使用按钮。控件的大小和间距尽量符合Windows界面值的要求。
界面默认窗体的颜色是亮灰色。因为灰色调在不同的光照条件下容易被识别，且避免了色盲用户在使用窗体时带来的不便。为了区分输入和输出，供用户输入的区域使用白色作为底色，能使用户容易看到这是窗体的活动区域；显示区域设为灰色（或窗体颜色），目的是告诉用户那是不可编辑区域。窗体中所有的控件依据 Windows界面设计采用左对齐的排列。对于不同位置上多组控件，各组也是左对齐
2．界面布局分析
人机界面的布局设计根据人体工程学的要求应该实现简洁、平衡和风格一致。典型的工控界面分为3部分：标题菜单部分、图形显示区以及按钮部分。根据一致性原则，保证屏幕上所有对象，如窗口、按钮、莱单等风格的一致。各级按钮的大小、凹凸效果和标注字体、字号都保持一致，按钮的颜色和界面底色保持一致。
3．打开界面的结构体系
选择界面的概念取决于多个界面。可将界面设计为循环，如果运行大量界面，必须设计一个合理的结构体系来打开界面。选择简单而的结构以便操作员能够快速了解如何打开界面。
用户一次处理的信息量是有限的，所以大量信息堆积在屏幕上会影响界面的友。为了在提供足够的信息量的同时保证界面的简明，在设计上采用了控件分级和分层的布置。分级是指把控件按功能划分成多个组，每一组按照其逻辑关系细化成多个级别。用一级按钮控制二级按钮的出和隐藏保证了界面的简洁。分层是把不同级别的按钮纵向展开在不同的区域，区域之间有明显的分界线。在使用某个按钮出下级按钮的同时对其他同级的按钮实现隐藏，使逻辑关系更清晰。
通常要由3个层面组成。层面1是览界面。该层面要包含不同部分在所显示的信息，以及如何使这些部分协同工作。层面2是界面。该层面包含部分的详细信息，并显示哪个设备对象属于该部分。该层面还显示了对应的设各对象。层面3是详细界面。该层面提供各个设备对象的信息 ，例如控制器、控制阀、控制电机等，并显示消息、状态和值。如果的话，还包含与其他设备对象工作有关的信息。 电子电气
4．文字的应用
界面设计中常用字体有中文的宋体、楷体，英文的扭钔等，因为这些字体容易辨认、可读性好考虑到一致性，控制台界面所有的文本都选用中文宋体，文字的大小根据控件的尺寸选用了大小两种字号，使显示信息清晰并保证风格统一。
人体工程学要求界面的文本用语简洁，尽量用肯定句和语态，英文词语避免缩写。控制台人机界面中应用的文本有两类：标注文本和交互文本。标注文本是写在按钮等控件上，表示控件功能的文字，所以尽量使用了描述操作的动词如“设各操作”、“设置”等。交互文本是人与计算机以及计算机与控制台等交互信息所需要的文本，包括输人文本和输出文本。交互文本使用的语句为了在简洁的同时表达清晰，尽量采用用户熟悉的句子和礼貌的表达如“请检查交流电压”、“警告装置锁定”。对于信｀息量大的情况，采用上下而不用左右滚屏，因为这样更符合人的操作惯。
5.色彩的选择
人机界面设计中色彩的选择也是非常重要的。人眼对颜色的反应比对文字的反应要快，所以不同的信息用颜色来区别比用文字区别的效果要好。不同色彩给人的和心理的感觉是不同的，所以色彩选择是否合理也会对操作者的工作效率产生影响。在特定的区域，不同颜色的使用效果是不同的。例如：前景颜色要鲜明一些使用户容易识别，而背景颜色要暗淡一些以避免对眼睛的。所以，红色、、草绿色等耀眼的色彩不能应用于背景色。蓝色和灰色是人眼不的色彩，无论处在视觉的中间还是边缘位置，眼睛对它的程度是相同的，作为人机界面的底色调是非常的。但是在小区域内的蓝色就不容易感知，而红色和则很醒目。因此提示和警告等信息的标志宜采用红色、。 电子电气
使用颜色时应注意几点：
（1）同时显示的颜色数一般同一界面不宜过4或5种，可用不同层次及形状来配合颜色的变化。
（2）界面中活动对象颜色应鲜明，而非活动对象应暗淡，对象颜色应不同，前景色宜鲜艳一些，背景则应暗淡。中性颜色（如浅灰色）往往是的背景颜色，浅色具有跳到面前的倾向，而黑色则使人感到退到了背景之中。
（3）避免不兼容的颜色一起（如黄与蓝，红与绿等），除非作对比时用。
6.图形和图标的使用
图形和图标能形象地传达信息，这是文本信息达不到的效果。控制台人机界面通过可视化技术将各种数据转换成图形、图像信息显示在图形区域。选择图标时力求简单化、化，并优先选用已经创建并普遍被大众认可的化图形和图标。
6AV2124-0XC02-0AX0：
SIMATIC HMI TP2200 精智， 精智面板， 触摸式操作， 22” 宽屏 TFT 显示屏， 一千六百万色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 24MByte 项目组态存储器， Windows CE 6.0， 可项目组态的***版本 WinCC 精智 11版 SP2 停产产品 - 替代为 6AV2124-0XC02-0AX1 可项目组态，V14 SP1 以上版本
TP2200 精智面板 21.5 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，24 MB 用户内存
本公司经営以下系列产品欢迎来电洽谈!
西门子PLCS7-200,S7-300,S7-1500,S7-1200,S7-200 SMART,S7-400系列模块

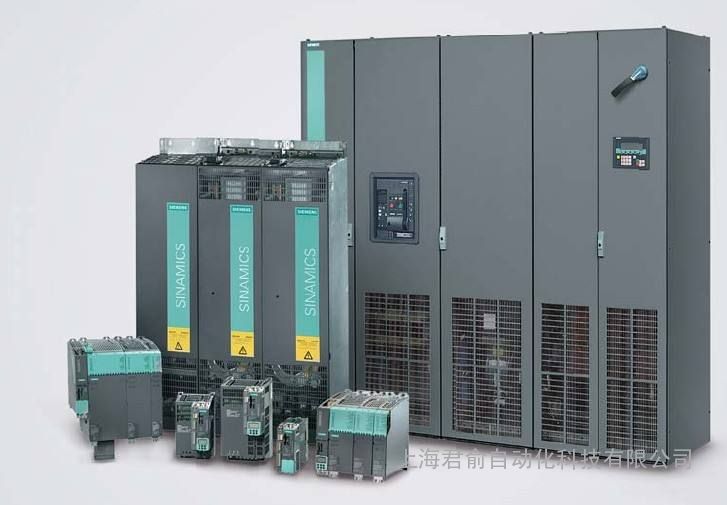

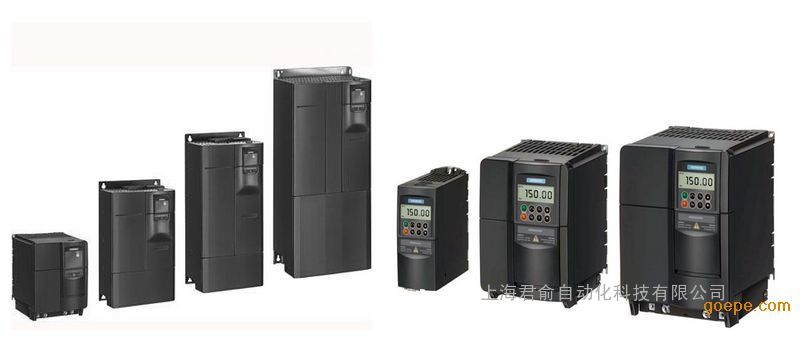

西门子变频器MM420,MM430,MM440,V80,V60,V70,V20,G120,S120,G150,G130系列
西门子触摸屏TP,KP,OP,KTP,OP,MP系列
面门子电线电缆,6XV总线电缆,6XV以太网电缆
面门子网卡CP5512,CP5611,CP5621,CP5614,CP5711,CP5613,CP1612,CP1612,CP1615,CP1512
CP1515等通信与以太网网卡
西门子软启动3RW30与3RW40系列
西面门子数控系统备件801,828D,808D,840DSL系统,NCU主板,PCU主板,CCU主板,6SE70主板等系列
（SIEMENS） 诚信的人，走遍天下有朋友；虚伪的人，踏破铁鞋无知己。
【产品库存】 现货销售
【产品价格】电议（含17%增值税）
【产品质量】原装、罚十。
【产品包装】全新原装、现货销售。
【售后服务】质保一年，货到后有任何质量问题7天内包换（人为除外）
相信您自己的眼光与选择，给彼此一个接触交流的机会，也许你苦苦寻找的供应商就在这里！
一个电话的距离，我们随时在您身边给予的技术支持，不断的技术革新，西门子与您携手共进。
郑重：质保一年！一年内因产品本身质量问题免费更换或维修（人为损坏除外），不收取任何费用！！！
西门子6AV2124-0XC02-0AX0代理商
本公司代理西门子工控产品, DP总线电缆接头、PLC系列：S7-200、S7-200CN、S7-200Smart、S7-300、S7-400、S7-1200,触摸屏、变频器、伺服电机、数控系统、开关电源
西门子的很多面板没有时钟保持功能，这可以通过设置PLC同面板的时钟同步来解决，如何同步Protool/Winccflexible组态操作面板与 S7-200/300/400 控制器的日期和时间可以参照以下链接中的描述：79626087
如何同步WinCC Basic 组态的Basic Panel的日期与时间与 S7-1200 PLC日期和时间可以参照以下链接中的描述：
39182145
另外，使用 WinCC flexible 组态的面板也可以访问 S7-1200，可以参照以下链接内容：
38111886
这种情况下，使用的是S7 300/400 PLC的驱动来访问S7 1200 PLC的，此时，一般的变量访问是没有问题的，但如果实现两者的时钟同步就有问题了，因为S7 1200 PLC的系统时钟格式与S7 300/400 PLC的系统时钟是不相同的，S7 1200 PLC的系统时钟由以下12个字节组成：
而S7 300/400PLC的系统时钟由以下8个字节组成：
因此，实现WinCCflexible组态面板同S7 1200 PLC的时钟同步的关键在于将S7 1200 PLC的系统时钟格式转换为符合S7 300/400 PLC的系统时钟格式。具体实现步骤如下：
1．创建DB块
创建DB块,确保“仅符号访问”选项不使能：
2．创建DB块变量
在DB块中创建所需要的变量如下：
3．创建周期中断块
创建一个周期中断块，将默认的扫描周期100ms改为1000ms,这样可以减小PLC的负 担：
4．在周期中断块中编程
4.1读出S7 1200系统的本地时钟
4.2将S7-1200的系统时钟转换成S7-300/400 PLC格式的时钟（只转换到秒单位）
5．WinCC flexible中的组态
5.1创建连接
创建一个连接，通讯驱动选择”SIMATIC S7 300/400”,并设置好其他相关参数:
5.2设置连接区域指针参数
将“日期时间PLC”的连接参数选择为刚才创建的连接；将存放S7-300格式系统时钟区域的首地址分配给“日期时间PLC”； 将采集周期设为2S或更长时间来减小通讯负载。
需要注意的是，这只是一个例程，您需要根据您自己程序的情况参照使用，特别是变量的使用不要冲突。
1使用S7-200 CPU时钟对操作面板的时钟同步
步骤如下：
(1) 在Micro/Win中，周期调用READ_RTC函数，以定时读取S7-200 CPU的系统时钟，将时钟信息存放在V区，比如VB100。
(2) 如果是用WinCC Flexible 组态：请先设置好通讯参数；然后在“区域指针”页内，建立“日期/时间PLC”, 指向S7-200 中存放时间信息的区域VW100即可。见下图：
(3) 如果是用ProTool组态：请先设置好控制器的通讯参数；然后插入“日期/时间-PLC” 区域指针, 指向S7-200 中存放时间信息的区域VW100即可。见下图：
1. 2通过面板修改S7-200 PLC时钟
大致设置如下：
(1) 在操作面板项目中创建: 1个标志变量（比如：地址为 V20.0）和年、月、日、时、分、秒 6 个 BYTE变量，分别连接到PLC的连续V区中，比如：VB70 – VB75。
(2) 在 MicroWin中，用标志变量触发来调用SET_RTC，将VB70 – VB75作为时间参数传递给该函数，来实现通过面板修改S7 PLC时间。
(3) 注意：给S7-200设定系统时间时，不要给时间信息中的“星期”字节赋“0”值，请给出确切的“星期几”否则会导致时钟同步失败。或将此字节置为常数 1。
本章详细设置参考例程如下：
( 1247 KB )
2．操作面板同S7-300/400 CPU间的时钟操作
2．1 使用S7-300/400 CPU时钟对操作面板的时钟同步
步骤如下：
(1) 在Step7中：新建DB块DB1，在DB1中按顺序定义两个变量：
MyTimeDate 类型为 DATE_AND_TIME
temp 类型为 DWORD
周期调用SFC1（READ_CLK）函数（可以在OB35中调用），以定时读取S7-300 CPU的系统时钟，将时钟信息存放在变量DB1. MyTimeDate中。
(2) 如果是用WinCC Flexible 组态：请先设置好通讯参数；然后在“区域指针”页内，建立“日期/时间PLC”, 指向S7-300 中存放时间信息的区域DB1.DBW0（DB1.MyTimeDate）即可。
(3) 如果是用ProTool组态：请先设置好控制器的通讯参数；然后插入“日期/时间-PLC” 区域指针, 指向S7-300 中存放时间信息的区域DB1.DBW0（DB1.MyTimeDate）即可。
请参考例程。
2．2 通过面板修改S7-300/400 PLC时钟
大致设置如下：
(1) 在面板上新建: 1个标志变量和年、月、日、时、分、秒 6 个BYTE变量，分别连接 到PLC的DB块中DATE_AND_TIME类型的6个字节（其余字节不用），例如：DB2.SetDateTime (类型为DATE_AND_TIME)。
(2) 在 Step7，用标志变量触发来调用SFC0（SET_CLK），将DB2.SetDateTime作为时间参数传递给该函数，来实现通过面板修改S7 PLC时间。
本章详细设置参考例程如下：
( 1433 KB )
重要事项： 样例程序是免费软件。每个用户都可以免费使用，复制或转发该程序。程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。使用该软件的风险完全由用户自行承担。由于它是免费的，所以不提供任何质保、错误纠正和热线支持。
描述
本文档***随附的 chm 文件是精智面板（Comfort Panels）的常见问题集。
下载 chm 文件，打开后界面如下：
也可以切换到 “Search” 栏，直接搜索相应问题：
6 Mounting rail
The figure below shows the SIMATIC S7-1500 mounting rail.
Distance from edge
Hole spacing
Hole spacing and distance from edge for SIMATIC S7-1500 mounting rail
Dimensions of SIMATIC S7-1500 mounting rails
The table below shows the dimensions of the available mounting rails and their article numbers.

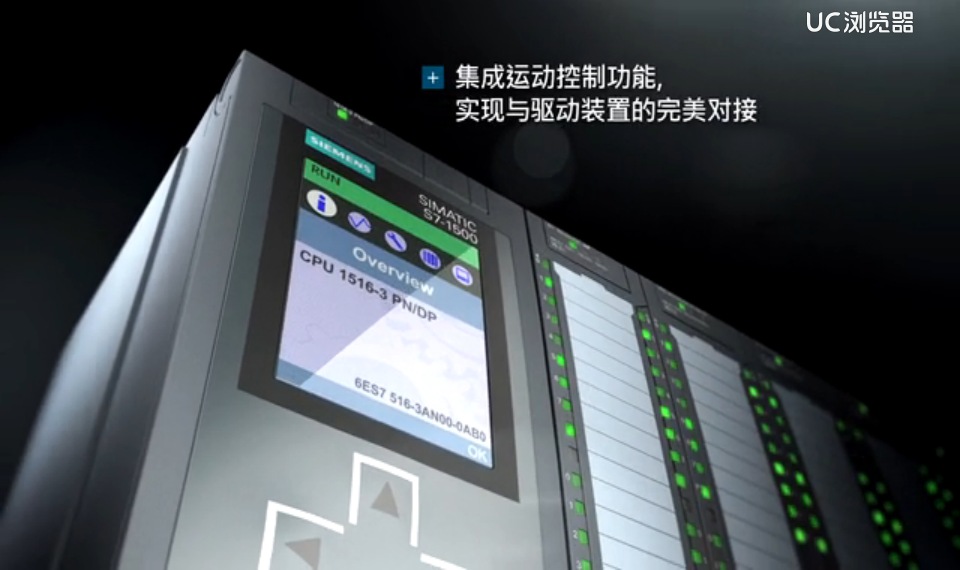

7 Controller
SIMATIC S7-1500 controllers are
characterized by maximum performance
capability thanks to a high-performance
backplane bus, very short terminal-to-terminal
response time and extremely fast signal
processing.
The controller (CPU) executes the user
program. The integrated system power supply
of the controller provides power to the modules
used through the backplane bus.
A fail-safe version is available for each
SIMATIC S7-1500 controller (except C-CPUs).
To use the safety functions in the TIA Portal,
you need the "STEP 7 Safety Advanced"
option package.
During commissioning of the plant you can, for
example, change the IP address of the CPU
directly via the display, thus saving time and
costs. In the event of a service call, the plant
downtimes are minimized by quick access to
diagnostics alarms.
For effective commissioning and fast optimization of drives and controls, the SIMATIC S7-1500
supports extensive trace functions for all CPU tags.
A SIMATIC S7-1500 controller also offers additional functions:
• Communication via Ethernet/PROFINET
• Communication via PROFIBUS
• HMI communication
• Communication via OPC UA
• Web server, technology functions, system diagnostics, protection functions integrated
• When using an F-CPU: Safety mode
9 Inputs/outputs
The I/O modules form the interface between the controller and the process. The controller detectsthe current process state via the connected sensors and actuators, and triggers the correspondingreactions.
Digital and analog modules provide the inputs/outputs that are required
for the respective task.
The input/output modules are divided into function classes.
Function classes of input/output modules
The table below shows selected properties and technical specifications of different function classes of input/output modules.
概述
• 模块化、可扩展通用系统，IP20 防护等级
• 适用于离散自动化领域中各种自动化应用的系统解决方案
• 具有极高性能和可用性
• 可专门通过 Totally Integrated Automation Portal 平台中的 STEP 7 Professional V12 及更高的型号进行组态
性能
• 提高性能
o 高速指令执行:
o 语言扩展
o 新数据类型
o 更快速的背板总线
o 经过优化的代码生成
• 功能强大的通信：
o PROFINET IO（2 端口交换机）标准接口；
从 CPU 1515-2 PN 起，具有一个更多额外的集成 PROFINET 接口，例如，用于网络分离
o 可针对总线系统和点到点连接，通过通信模块进行扩展
集成技术
• 无需附加模块就可集成运动控制功能：
o 通过标准化的块 (PLCopen) 来连接模拟驱动器和 PROFIdrive 驱动器
o 运动控制功能支持转速控制轴和定位轴以及外部编码器
o 轴之间实现位置的齿轮传动
• 全面跟踪所有 CPU 标签，以进行实时诊断和间歇错误检测；
拥有有效调试和快速优化驱动器和控制装置
• 广泛的控制功能：
例如，可轻松组态的块可进行控制参数的自动优化以实现更优控制质量
• 通过提供的工艺模块获得附加功能：
例如，高速计数、位置检测或高达 1 MHz 信号的测量
安全集成
保证人身安全和机器安全 – 在集成式完整系统框架内
• 故障安全 SIMATIC S7-1500F 控制器可在同一控制器上处理标准程序和安全程序。
在 TIA 博途中，使用相同的编辑器生成故障安全和标准用户程序；例如，这样就能向评估标准用户程序中的标准数据那样，评估故障安全数据。由于这种软件集成，故障安全应用也可利用 SIMATIC 的系统有点和全面功能。
设计与操作
• CPU 带有用于显示普通文本信息的显示屏：
o 可显示所有连接模块的订货号、固件版本和序列号信息
o 直接在现场设置 CPU 的 IP 地址以及进行其它网络设置，无需使用编程设备
o 直接以普通文本形式显示错误消息，可缩短停机时间
• 所有模块采用统一的前连接器，并具有用于灵活形成电压组的集成式电压桥接件，从而简化了库存，降低了接线成本
• S7-1500 安装导轨上集成有 DIN 导轨：
快速、方便地安装小型断路器、继电器等附加组件
• 通过信号模块进行集中扩展：
可根据任何应用的要求进行灵活调整
• 数字量信号模块的系统电缆连接：
可快速、清晰地进行安排，以连接***场的传感器和执行器并在控制柜中进行简便接线
• 电源：
o 负载电源模块（电源模块）为模块提供 24 V 电源
o 电源模块可通过背板总线向模块内部电路供电
• 分布式扩展：
o 通过 PROFINET 接口模块 IM 155-5，可针对 ET 200MP I/O 系统使用更多 30 个信号模块、通信模块和工艺模块
o 在集中和分布式运行的操作和系统功能方面没有差别
集成系统诊断
• CPU 的集成系统诊断，默认情况下已激活：
o 在显示屏上以及 TIA Portal、HMI 和 Web 服务器中以普通文本形式一致地显示系统诊断信息，甚***显示变频器消息。即使 CPU 处于停止状态，也会更新消息。
o 系统诊断功能集成在 CPU 固件中。无需由用户进行组态。组态发生改变时，会自动对诊断信息进行更新。
数据记录（归档）和配方
• SIMATIC 存储卡：
o 插入式装载存储器
o 可进行固件更新
o STEP 7 项目（包括注释和符号）、附加文档或 csv 文件（用于配方和归档）的存储选项
o 通过 SD 读卡器并使用 Office 工具，可方便地访问与设备相关的运行数据和组态数据（与控制器之间的双向数据交换）
• 集成 wed 服务器：
- 通过 Web 浏览器，可方便地访问与设备相关的运行数据和组态数据
SIMATIC S7-1500 符合以下和国际标准：
• cULus
• cULus HazLoc
• FM
• ATEX ***于 24 V，不适用于 230 V
• CE
• C-TICK
• KCC
• IECEx（*** 24 V；不适用于 230 V）
• EN 61000-6-4
• EN 60068-2-1/ -2/ -6/ -14/ -27/ -30/ -32
• EN 61131-2
此SIMATIC存储卡也可用于存储STEP 7项目，包括注释和符号、其它文档或csv文件(用于配方和归档)。使用系统函数(SFC)和用户程序，可以创建数据块，并将数据存储在SIMATIC存储卡上。
标准型 CPU
• CPU 1511-1 PN:
适用于对程序范围和处理速度具有中等要求的应用，用于通过 PROFINET IO 进行分布式配置。
• CPU 1513-1 PN:
适用于对程序范围和处理速度具有中等要求的应用，用于通过 PROFINET IO 进行分布式配置。
• CPU 1515-2 PN:
适用于在程序范围、网络和处理速度方面具有中等/较高要求的应用，可通过 PROFINET IO 进行分布式配置；可以使用具有单独 IP 地址的附加集成 PROFINET 接口，例如，用于网络分离。
• CPU 1516-3 PN/DP：
适用于对程序范围和处理速度具有较高要求的应用，用于通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。
• CPU 1517-3 PN/DP：
适用于对程序范围、联网和处理速度具有很高要求的应用，用于通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。例如，具备独立 IP 地址的附加集成式 PROFINET 接口可用来实现网络隔离。
• CPU 1518-4 PN/DP：
适用于在程序范围和网络方面具有极高要求的应用，且满足处理速度方面的极高要求。可通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置；可以使用具有单独 IP 地址的两个附加集成 PROFINET 接口，例如，用于网络分离。
故障安全型 CPU
• CPU 1511F-1 PN：
更经济实用的入门级 CPU，适用于在分散生产技术中对处理性能和响应速度具有中等要求的标准应用和故障安全应用。
• CPU 1513F-1 PN：
具有中到高容量数据存储器的 CPU，适用于除集中式 I/O 外还包含分布式自动化结构的标准应用和故障安全应用。
• CPU 1515F-2 PN：
适用于对程序范围和处理速度具有中等/较高要求的应用，用于通过带有 PROFIsafe 的 PROFINET IO 实现分布式配置。
• CPU 1516F-3 PN/DP:
适用于对程序范围和处理速度具有中等/较高要求的标准和故障安全应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式配置。
• CPU 1517F-3 PN/DP：
适用于对程序范围、联网和处理速度具有很高要求的标准和故障安全应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 进行分布式配置。例如，具备独立 IP 地址的附加集成式 PROFINET 接口可用来实现网络隔离。
• CPU 1518F-4 PN/DP:
适用于对程序范围和处理速度具有较高要求的标准和故障安全应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式配置。附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。
紧凑型CPU
• CPU 1511C-1 PN：
具有集成 I/O 和工艺功能，适用于对程序范围和处理速度具有中等要求的应用，通过 PROFINET IO 进行分布式配置。
• CPU 1512C-1 PN：
具有集成 I/O 和工艺功能，适用于对程序范围和处理速度具有中等要求的应用，通过 PROFINET IO 进行分布式配置。
Technology CPUs
• CPU 1511T-1 PN:
for smaller applications with medium requirements on the program scope and processing speed, for distributed setup via PROFINET IO.
• CPU 1515T-2 PN:
for applications with medium/high requirements on the program scope, networking and processing speed. For distributed configuration via PROFINET IO. The additional integrated PROFINET interface with separate IP address can be used, for example, for network separation, for connecting further PROFINET IO RT devices, or for high-speed communication as an I-Device.
• CPU 1517T-3 PN/DP:
for applications with very high requirements regarding program scope, networking and processing speed. For distributed configuration via PROFINET IO and PROFIBUS DP. The additional integrated PROFINET interface with separate IP address can be used, for example, for network separation, for connecting further PROFINET IO RT devices, or for high-speed communication as an I-Device.
• CPU 1517TF-3 PN/DP:
for standard and fail-safe applications with very high requirements regarding program scope, networking and processing speed. For distributed configuration via PROFINET IO and PROFIBUS DP with PROFIsafe. The additional integrated PROFINET interface with separate IP address can be used, for example, for network separation, for connecting further PROFINET IO RT devices, or for high-speed communication as an I-Device.
All SIMATIC S7-1500 CPUs support motion control functions. STEP 7 provides motion control instructions that are standardized in accordance with PLCopen for configuring and connecting a drive to the CPU.
Motion control with the S7-1500 supports the following technology
• Speed-controlled axes
• Positioning axes
• Synchronized axes (relative synchronism with synchronization, without specification of the synchronous position, setpoint
• External encoders
• Cams
• Cam track
• Probe
The technology CPUs of the SIMATIC S7-1500 offer advanced motion control functions:
• Extended synchronous operation functions
o Synchronization with specification of the synchronous position
o Actual value
o Shifting of the master value at following axis
o Camming
• Cam disk
• Up to 4 encoder or measuring systems as actual position for position control
在屏中建立一个时间设置确认按钮与V20.0连接，用来确认时间的修改。并建立6个数值输入键，对应VB70-VB75(年、月、日、时、分、秒）数据类型为十六进制“BYTE”变量。
建立完成后再次上电时，须在屏窗口内进行时间的校对，然后确认即可。另外别忘了在屏组态时，建立时钟地址的连接“VW100".具体看副件的图片，如果需要原程序，请在博客中留下您的邮箱号码！
红外线屏安装简单，只需在显示器上加上光点距架框，无需在屏幕表面加上涂层或接驳控制器。光点距架框的四边排列了红外线发射管及接收管，在屏幕表面形成一个红外线网。用户以屏幕某一点，便会挡住经过该位置的横竖两条红外线，电脑便可即时算出点的位置。任何物体都可改变触点上的红外线而实现屏操作。早期观念上，红外屏存在分辨率低、受和易受而误等技术上的局限，因而一度淡出过市场。此后第二代红外屏部分解决了抗光的问题，第三代和在分辨率和性能上亦有所改进，但都没有在关键指标或综合性能上有质的飞跃。但是，了解屏技术的人都知道，红外屏不受电流、电压和静电，适宜恶劣的条件，红外线技术是屏产品终的发展趋势。采用声学和其它材料学技术的触屏都有其难以逾越的屏障，如单一传感器的受损、老化，界面怕受污染、性使用，繁杂等等问题。红外线屏只要真正实现了高性能和高分辨率，必将替代其它技术产品而成为屏市场主流。过去的红外屏的分辨率由框架中的红外对管数目决定，因此分辨率较低，市场上主要国内产品为32x32、40X32，另外还有说红外屏对光照因素比较，在光照变化较大时会误判甚至死机。这些正是国外非红外屏的国内代理商销售宣传的红外屏的弱点。而的技术红外屏的分辨率取决于红外对管数目、扫描以及差值算法，分辨率已经达到了1000X720，至于说红外屏在光照条件下不，从第二代红外屏开始，就已经的克服了抗光这个弱点。红外线屏是全新一代的智能技术产品，它实现了1000*720高分辨率、多层次自调节和自恢复的硬件适应能力和高度智能化的判别识别，可长时间在各种恶劣下任意使用。并且可针对用户定制扩充功能，如网络控制、声感应、人体接近感应、用户加密保护、红外数据传输等。原来媒体宣传的红外屏另外一个主要缺点是抗暴性差，其实红外屏完全可以选用任何客户认为满意的玻璃而不会太多的成本和影响使用性能，这是其他的屏所无法效仿的。
红外线式屏价格便宜、安装容易、能地感应轻微与快速。但是由于红外线式屏依靠红外线感应，外界光线变化，如阳光、室灯等均会影响其准确度。而且红外线式屏不防水和怕污垢，任何的外来物都会引起误差，影响其性能，不适宜置于户外和公共场所使用
1.界面风格的设计
控制台人机界面选用非Windows风格，以实现用户个性化的要求。但考虑到大多数用户对于Windows较熟悉，在界面设计中尽量兼容Windows界面的特征。因为位图按钮可在操作中实现高亮度、突起、凹陷等效果，使界面形式更灵活，同时可以方便用户对控件的识别。但是，界面里使用的对话框、编辑框、组合框等都选用Windows控件，对话框中的按钮也使用按钮。控件的大小和间距尽量符合Windows界面值的要求。
界面默认窗体的颜色是亮灰色。因为灰色调在不同的光照条件下容易被识别，且避免了色盲用户在使用窗体时带来的不便。为了区分输入和输出，供用户输入的区域使用白色作为底色，能使用户容易看到这是窗体的活动区域；显示区域设为灰色（或窗体颜色），目的是告诉用户那是不可编辑区域。窗体中所有的控件依据 Windows界面设计采用左对齐的排列。对于不同位置上多组控件，各组也是左对齐
2．界面布局分析
人机界面的布局设计根据人体工程学的要求应该实现简洁、平衡和风格一致。典型的工控界面分为3部分：标题菜单部分、图形显示区以及按钮部分。根据一致性原则，保证屏幕上所有对象，如窗口、按钮、莱单等风格的一致。各级按钮的大小、凹凸效果和标注字体、字号都保持一致，按钮的颜色和界面底色保持一致。
3．打开界面的结构体系
选择界面的概念取决于多个界面。可将界面设计为循环，如果运行大量界面，必须设计一个合理的结构体系来打开界面。选择简单而的结构以便操作员能够快速了解如何打开界面。
用户一次处理的信息量是有限的，所以大量信息堆积在屏幕上会影响界面的友。为了在提供足够的信息量的同时保证界面的简明，在设计上采用了控件分级和分层的布置。分级是指把控件按功能划分成多个组，每一组按照其逻辑关系细化成多个级别。用一级按钮控制二级按钮的出和隐藏保证了界面的简洁。分层是把不同级别的按钮纵向展开在不同的区域，区域之间有明显的分界线。在使用某个按钮出下级按钮的同时对其他同级的按钮实现隐藏，使逻辑关系更清晰。
通常要由3个层面组成。层面1是览界面。该层面要包含不同部分在所显示的信息，以及如何使这些部分协同工作。层面2是界面。该层面包含部分的详细信息，并显示哪个设备对象属于该部分。该层面还显示了对应的设各对象。层面3是详细界面。该层面提供各个设备对象的信息 ，例如控制器、控制阀、控制电机等，并显示消息、状态和值。如果的话，还包含与其他设备对象工作有关的信息。 电子电气
4．文字的应用
界面设计中常用字体有中文的宋体、楷体，英文的扭钔等，因为这些字体容易辨认、可读性好考虑到一致性，控制台界面所有的文本都选用中文宋体，文字的大小根据控件的尺寸选用了大小两种字号，使显示信息清晰并保证风格统一。
人体工程学要求界面的文本用语简洁，尽量用肯定句和语态，英文词语避免缩写。控制台人机界面中应用的文本有两类：标注文本和交互文本。标注文本是写在按钮等控件上，表示控件功能的文字，所以尽量使用了描述操作的动词如“设各操作”、“设置”等。交互文本是人与计算机以及计算机与控制台等交互信息所需要的文本，包括输人文本和输出文本。交互文本使用的语句为了在简洁的同时表达清晰，尽量采用用户熟悉的句子和礼貌的表达如“请检查交流电压”、“警告装置锁定”。对于信｀息量大的情况，采用上下而不用左右滚屏，因为这样更符合人的操作惯。
