描述
|

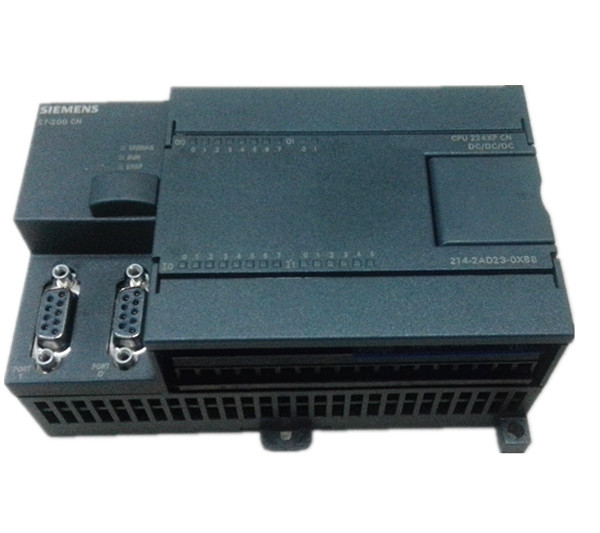

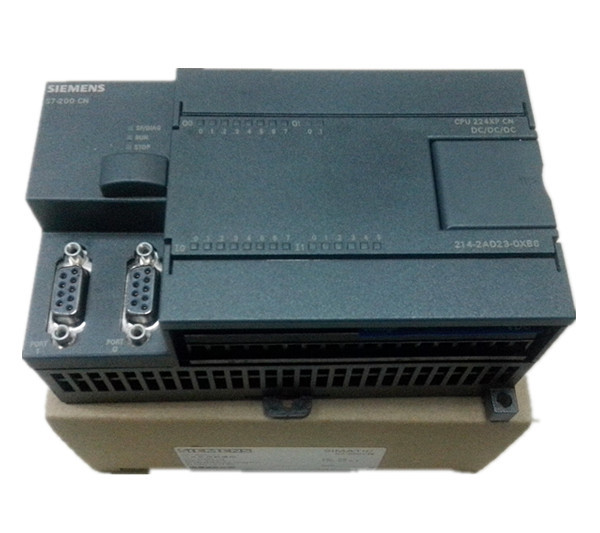

CPU 224 XP CN DC/DC/DC
|
CPU 224 XP CN AC/DC/
继电器
|
|
物理特性
|
尺寸 (W X H X D)
重量
功耗
|
140 X 80 X 62 mm
390 g
8 W
|
140 X 80 X 62 mm
440 g
11W
|
|
存储器特性
|
程序存储器
在线程序编辑时
非在线程序编辑时
数据存储器
装备(级电容)
(可选电池)
|
12288 bytes
16384 bytes
10240 bytes
100小时/典型值(40°C时少70小时)
200天/典型值
|
12288 bytes
16384 bytes
10240 bytes
100小时/典型值(40°C时少70小时)
200天/典型值
|
|
I/O特性
|
本机数字量输入
本机数字量输出
本机模拟量输入
本机模拟量输出
数字I/O映象区
模拟I/O映象区
允许大的扩展I/O模块
允许大的智能模块
脉冲捕捉输入
高速计数器
数
单相计数器
两相计数器
脉冲输出
|
14 输入
10 输出
2输入
1输出
256 (128输入/128输出)
64(32输入/32输出)
7个模块
7个模块
14
6个
4，每个30KHz
2，每个200KHz
3，每个20KHz
1，每个100KHz
2个100KHz(仅限于DC输出)
|
14 输入
10 输出
2输入
1输出
256 (128输入/128输出)
64(32输入/32输出)
7个模块
7个模块
14
6个
4，每个30KHz
2，每个200KHz
3，每个20KHz
1，每个100KHz
2个100KHz(仅限于DC输出)
|
|
常规特性
|
定时器数
1ms
10ms
100ms
计数器数
内部存储器位掉电保持
时间中断
边沿中断
模拟电位器
布尔量运算执行时间
时钟
卡件选项
|
256个
4个
16个
236个
256(由级电容或电池
备份)
256(由级电容或电池
备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿
2个8位分辨率
0.22μs
内置
存储卡和电池卡
|
256个
4个
16个
236个
256(由级电容或电池
备份)
256(由级电容或电池
备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿
2个8位分辨率
0.22μs
内置
存储卡和电池卡
|
|
集成的通信功能
|
接口
PPI, DP/T波特率
自由口波特率
每段大电缆长度
大站点数
大主站数
点到点(PPI主站模式)
MPI连接
|
2个RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器：
187.5kbaud可达1000米，
38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126
个站
32
是(NETR / NETW)
共4个，2个保留
(1个给PG，1个给OP)
|
2个RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器：
187.5kbaud可达1000米，
38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126
个站
32
是(NETR / NETW)
共4个，2个保留
(1个给PG，1个给OP)
|
|
电源特性
|
|
输入电源
|
输入电压
输入电流
冲击电流
隔离(现场与逻辑)
保持时间(掉电)
保险(不可替换)
|
20.4 至 28.8 VDC
120mA(仅CPU，
24V DC)
900mA(大负载，
24V DC)
12A，28.8V DC时
不隔离
10ms，24V DC时
3A，250V时慢速熔断
|
85至264V AC(47至63 Hz)
70/35mA(仅CPU，
120/240V AC)
220/100mA(大负载，
120/240V AC)
20A，264V AC时
1500V AC
20 / 80ms，
120/240V AC时
2A，250V时慢速熔断
|
|
24 VDC传感器电源
|
传感器电压
电流限定
纹波噪声
隔离(传感器与逻辑)
|
L+减5V
1.5A峰值，终端限定非
破坏性
来自输入电源
非隔离
|
20.4至28.8 VDC
1.5A峰值，终端限定非
破坏性
小于1 V峰分值
非隔离
|
|
数字量输入特性
|
本机集成数字量输入
点数
输入类型
额定电压
大持续允许电压
浪涌电压
逻辑1信号 (小)
逻辑0信号 (大)
输入延迟
连接2线接近开关传
感器(Bero)
允许漏电流大
隔离(现场与逻辑)
光电隔离
隔离组
高速输入速率
高速计数器逻辑
1=15 – 30VDC
高速计数器逻辑
1=15 – 26 VDC
HC4和HC5逻辑
1> 4 VDC
同时接通的输入
电缆长度大
屏蔽
非屏蔽
|
14输入
漏型/源型 (IEC 类型1/漏型，除I0.3到I0.5)
24V DC，4mA典型值时
30V DC
35V DC，0.5秒
15V DC，2.5mA
(I0.0至I0.2和I0.6至I1.5)
4V DC，8mA(I0.3至I0.5)
5V DC，1mA
(I0.0至I0.2和I0.6至I1.5)
1V DC，1mA(I0.3至I0.5)
可选(0.2至12.8ms)
1mA
500V AC，1分钟
见接线图
20KHz(单相)，10KHz(
两相)
30KHz(单相)，20KHz(
两相)
200KHz(单相)，100KHz
(两相)
所有
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
|
14输入
漏型/源型 (IEC 类型1/漏型，除I0.3到I0.5)
24V DC，4mA典型值时
30V DC
35V DC，0.5秒
15V DC，2.5mA
(I0.0至I0.2和I0.6至I1.5)
4V DC，8mA(I0.3至I0.5)
5V DC，1mA
(I0.0至I0.2和I0.6至I1.5)
1V DC，1mA(I0.3至I0.5)
可选(0.2至12.8ms)
1mA
500V AC，1分钟
见接线图
20KHz(单相)，10KHz(
两相)
30KHz(单相)，20KHz(
两相)
200KHz(单相)，100KHz
(两相)
55°C时所有的DC输入
(大26 VDC)
50°C时所有的DC输入
(大30 VDC)
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
|
|
数字量输出特性
|
本机集成数字量输出
点数
输出类型
额定电压
电压范围
浪涌电流(大)
逻辑1(小)
逻辑0(大)
每点额定电流(大)
每个公共端的额定电流
(大)
漏电流(大)
灯负载(大)
感性嵌位电压
接通电阻(接点)
|
10输出
固态 - MOSFET(源型)
24 VDC
5至 28.8 VDC(Q 0.0 至
Q 0.4 )
20.4 至 28.8 VDC(Q 0.5
至 Q1.1)
8A，100ms
L+减0.4 V(大电流时)
0.1 VDC，10KΩ 负载
0.75A
3.75A
10μA
5 W
L+ 减48 VDC，1W功耗
0.3 Ω典型值(0.6Ω大值)
|
10输出
干触点
24VDC或250VAC
5至30V DC或5至250V AC
5A，4s (10%工作率时)
-
-
2.0A
10A
-
30 W DC；200 W AC
-
0.2 Ω(新的时候大值)
|
隔离
光电隔离(现场到隔离)
逻辑到接点
电阻(逻辑到接点)
隔离组
延时(大)
断开到接通
接通到断开
切换
脉冲频率(大)
机械寿命周期
触点寿命
同时接通的输出
两个输出并联
电缆长度(大)
屏蔽
非屏蔽
|
500V AC，1分钟
-
-
见接线图
0.5μs(Q0.0, Q0.1)，
15μs(其它)
1.5μs(Q0.0, Q0.1)，
130μs(其它)
-
100KHz(Q0.0和Q0.1)
-
-
55°C时，所有的输出
(水平安装)
45°C时，所有的输出
(垂直安装)
是，仅输出同组时
500米
150米
|
