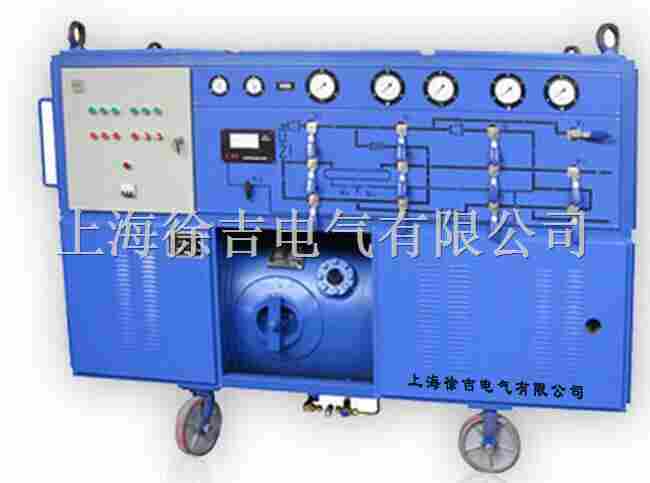

BOQH-803 SF6气体回收装置产品介绍

BOQH-803 SF6气体回收装置是上海徐吉电气有限公司生产销售BOQH-803 SF6气体回收装置,BOQH-803SF6气体回收装置是按照DL/T662-1999《六氟化硫充气及回收装置》标准生产的，由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、储液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制，压力探测，温度计及报警装置的控制和仪表盘等辅助设施等组成。适用于SF6电器，GIS组合电器SF6气体绝缘电器设备的制造厂，使用运行科研等部门。

BOQH-803 SF6气体回收装置详细介绍

本目录是上海徐吉电气有限公司为您精心提供：

产品别名

SF6气体回收装置、SF6气体回收充气装置、SF6气体回收、SF6抽真空装置、SF6回收装置

产品特性

设计，功能齐全，结构合理，操作简洁明了。
压缩系统：采用SF6封闭压缩机，无泄漏。
抽真空系统采用日本双级旋片式真空泵，在系统中设有自动防止返回油装置。
净化系统采用美国Hankison原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。
装置电气系统三相电源自动确认、断相自动保护。
装置控制系统采用新技术的SF6阀门
贮存系统按用户要求配置200L贮液罐。
设备采用移动式。

产品参数

型式

冷冻液化,风冷,手推移动式

工作环境温度

-10℃～40℃

回收

初压力(Mpa)

0.8

终压力(Mpa)

≤0.05

1m³容积所需时间(h/m³)

≤1

充气

初压力(Pa)

≤133

终压力(Mpa)

0.7

1m³容积所需时间(h/m³ )

≤0.3

抽真空从0.1MPa至133Pa需时间 (h/m³ )

≤0.45

极限真空 (Pa)

≤10

年泄漏率

≤1%

回收后SF6

气体纯度

水分(PPM/V)

≤60

油分(PPM/W)

≤5

尘埃(um)

≤1

贮

贮存方式

气液态

存

压力(MPa)

2.5

容

容积(L)

200

器

贮液量(kg)

200

液化方式

冷冻液化

汽化方式

电加热

干燥过滤器再生方式

真空加热活化再生

电源

三相五线 3Φ 380V有零线

功率(kW)

11

噪声dB(A)

≤75

外形尺寸(mm)

1770mm×1060mm×1900mm

设备自重(kg)

≤980KG

SF6压缩机要求：CA-0300封闭压缩机（美国EMERSON公司COPELAND产品）
(1)理论排气量：15m3/h
(2)较大排气压力：2.5Mpa
(3)小吸气压力：50Kpa
(4)较大吸气压力：0.35~0.8 Mpa
(5)功率：2.2KW
(6)电源：380V 50HZ

真空泵采用：双级旋片式真空泵（日本ULVAC VDN401）

   (1)真空泵采用风冷式可长期运行
   (2)抽真空速率12L/s
   (3)极限真空度0.06pa
   (4)功率1.5KW

SF6制冷机组的要求：ANKANG主机2.32KW
过滤系统（净化系统）：采用美国Hankison原理，过滤器双级过滤，真空活化自再生处理）
接头：M27*1.5mm
安全阀：DN15—13.5MPa
贮液罐：200L，较高压力3.8Mpa
压力表：
液化器：
油气分离器：
再生干燥过滤器：
高压软管 5米二根
气瓶接口一个
小长度为10m的动力电缆（三相）

型式		冷冻液化,风冷,手推移动式
工作环境温度		-10℃～40℃
回收	初压力(Mpa)	0.8
	终压力(Mpa)	≤0.05
	1m³容积所需时间(h/m³)	≤1
充气	初压力(Pa)	≤133
	终压力(Mpa)	0.7
	1m³容积所需时间(h/m³ )	≤0.3
抽真空从0.1MPa至133Pa需时间 (h/m³ )		≤0.45
极限真空 (Pa)		≤10
年泄漏率		≤1%
回收后SF6 气体纯度	水分(PPM/V)	≤60
	油分(PPM/W)	≤5
	尘埃(um)	≤1
贮	贮存方式	气液态
存	压力(MPa)	2.5
容	容积(L)	200
器	贮液量(kg)	200
液化方式		冷冻液化
汽化方式		电加热
干燥过滤器再生方式		真空加热活化再生
电源		三相五线 3Φ 380V有零线
功率(kW)		11
噪声dB(A)		≤75
外形尺寸(mm)		1770mm×1060mm×1900mm
设备自重(kg)		≤980KG
