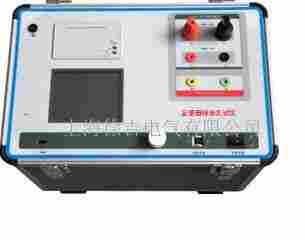

SH54A 互感器多功能全自动综合测试仪

发布时间：2018-07-09

SH54A 互感器多功能全自动综合测试仪产品介绍
SH54A 互感器多功能全自动综合测试仪是上海徐吉电气有限公司生产销售SH54A 互感器多功能全自动综合测试仪，SH54A 互感器多功能全自动综合测试仪

SH54A 互感器多功能全自动综合测试仪详细介绍
本目录是上海徐吉电气有限公司为您精心提供

主要测试功能和技术参数

2.1、功能表

主要测试功能

一、对于电流互感器（CT）：

1、伏安特性测试

2、变比测试

3、极性判别

4、自动计算5％和10％误差曲线

5、一次通流（二次回路检测）

6、退磁

7、工频交流耐压测试

8、自动计算打印伏安拐点值



2.2、技术参数表

主要技术参数
工作电源：	AC220V±10V
电源输入和输出频率：	50-60Hz
设备电源输出波形：	正弦波
伏安特性单机输出电压：	0-1000V
伏安输出电流：	0-15 A
变比试验单机输出电流：	0-600 A
误差：	I≤0.5%、U≤0.5%
工作温度：	－10～40℃
相对湿度：	<85%
外形尺寸：	400 X 300 X 280（mm）



2.3、伏安特性测试电压/电流参数设置对应表：

输出电压	0-200V	200-500V	500-1000V
输出电流	0-15A	0-10A	0-5A

注意：伏安特性参数设置范围请参考上表，否则可能损坏设备。
