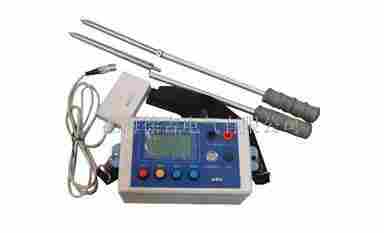

CD-86数字式跨步电压定点仪

CD-86数字式跨步电压定点仪产品介绍

CD-86数字式跨步电压定点仪是上海徐吉电气有限公司生产销售,CD-86数字式跨步电压定点仪,CD-86数字式跨步电压定点仪是一台集计算机技术、数字信号处理技术于一体的具有创新特色、高性能的智能化仪表，主要用于地下电力电缆（尤其是单芯高压电缆）金属护层接地故障的定点，也可用于芯线接地故障的辅助定点（在护层已经破坏的情况下）。CD-86数字式跨步电压定点仪还可通过电流传感器在井孔中测量故障电缆中的阻性电流，对电缆故障点进行分段定位。 CD-86需要与CD-66电缆护层故障测试高压源及测距仪配合使用，完成高压电缆护层接地故障的定点。 CD-86具有信号波形显示、故障点方向指示、电池欠压指示、自动关机等功能。

CD-86数字式跨步电压定点仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供

 功能特点：

直接指示故障点方向，迅速查找故障点。
灵敏度高，响应范围大。
采用数字信号处理技术，直接显示信号波形，抗干扰能力强。
自动调零，抵消地电位变化影响。
能够通过电流传感器测量故障电缆中的阻性电流，对故障点进行分段。
配置高性能可充电锂电池，充满电后能连续工作15小时以上。
欠压指示功能：电池欠压时电量指示闪烁。
自动关机功能：电池欠压或长时间无操作时能够自动关机。
坚固机壳，质轻便携。

技术指标：

信号接收模式：电压信号：探针输入；电流信号：电流传感器输入。
较高检测灵敏度：电压信号0.1mV；电流信号5mA
信号大输入范围：探针300V。
显示功能：信号波形、故障点方向、电池水平等。
电源：7.4V、2400mAH可充电锂电池。
充电器电源：AC 220V±10%? 50Hz±2Hz。
体积：主机200mm×100mm×90mm；
            探针Φ30×1100mm。
质量：主机0.5kg；探针0.5kg。

使用条件：温度:0-40℃；湿度10-90％RH；海拔＜4500m。
