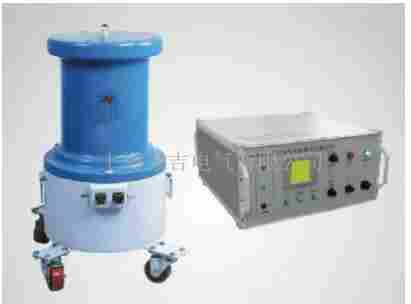

TH-SNXL水内冷发电机泄漏电流测试仪

TH-SNXL水内冷发电机泄漏电流测试仪产品介绍
TH-SNXL水内冷发电机泄漏电流测试仪是上海徐吉电气有限公司生产销售TH-SNXL水内冷发电机泄漏电流测试仪，对于发电机，进行直流试验能灵敏有效的发现定子绕组端部缺陷和间隙性缺陷。它以成为发电机绕组绝缘试验中普遍采用的方法。由于大型水内冷发电机汇水管传导电流很大，且根据水质不同，一般在试验电压下电流达20～150mA不等，如果没有足够容量的直流高压发生器，将无法升压。HT-90型系列水内冷发电机泄漏电流测试仪是于发电机，特别是水内冷发电机进行泄漏电流和直流高压试验而研制的。它特别设计了各种干扰电流的补偿回路，试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，能够准确测量水内冷发电机绕组的泄漏电流。 HT-90仪器还具有兆欧表功能，由于它的短路电流可≥20mA，足够满足水内冷发电机的绝缘电阻和吸收比的测量，是一般摇表无法替代的。

TH-SNXL水内冷发电机泄漏电流测试仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供

特点：
采用中频倍压回路，率先应用新的PWM脉宽调制技术和大功率IGBT器件，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地措施，使仪器实现了高品质、便携式，并能承受额定电压放电而不损坏。
采用电压大反馈，使电压稳定度大大提高。同时提高了逆变频率，降低了仪器和倍压筒的体积和重量。更便于携带。
测量数据用LCD 320×240点阵大屏幕显示。
内置2500V兆欧表功能，可测量吸收比和极化指数，电阻量程0-106MΩ误差≤5%。
自带计时器。
采用美国、日本等高质量元器件和德国制造的国际型机箱，抗干扰能力强，美观实用。
倍压筒采用德国技术研制，中频变压器经有关特殊设计，体积小容量大。
采用特殊设计，大大增加了仪器的输出电流和功率，以适应大容量负载的要求。

主要技术参数：

规格  kV/mA 技术参数	50/120	60/50	60/80		60/150	60/200
输出电压kV	50	60	60		60	60
输出电流mA	120	50	80		150	200
输出功率W	6000	3000	4800		9000	12000
电压测量误差	≤1.0%±一个字
电流测量误差	≤1.0%±一个字
过压整定误差	≤1.0%
波纹系数	≤3.0%
电压稳定度	≤1.0%
电源电压	AC  220V±10%  50/60Hz			AC  380V±10%  50/60Hz
机箱重量kg	11.5			25
倍压筒重量kg	24.0			65
