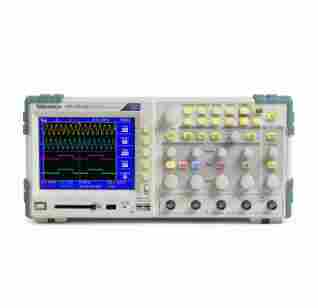

一、TPS2012B产品介绍：
TPS2012B由西安安泰测试设备有限公司供应， TBS1152B数字示波器安泰测试提供免费上门演示！欢迎咨询安泰测试了解详细内容。
二、TPS2012B主要参数：
100MHz，1GS/s，两个完全隔离和浮动通道，再加上隔离的外部触发，可选电源分析捆绑套件和功率测量应用程序包，11种自动测量方式。
三、TPS2012B产品简介：
100 MHz 和 200 MHz 带宽
高达 2 GS/s 的实时采样率
2 条或 4 条全面隔离和浮动通道，外加隔离外部触发
在安装两块电池时可以连续工作 8 小时，电池可以热插拔，几乎不受交流电源限制
选配电源分析应用软件，以其合理价位提供了广泛的电源测量功能
使用 OpenChoice® 软件或集成 CompactFlash® 大容量存储器，可快速编制和分析测量结果
所有型号的 FFT 标配
高级触发可以迅速捕获感兴趣的事件
传统模拟式旋钮和多语言用户界面，操作简便
通过自动设置菜单、自动量程、波形和设置存储器以及内置的上下文相关帮助实现快速设置和操作
带背灯的菜单按钮，视觉清楚
11 种关键的自动波形测量功能
工用电源设计、调试、安装和维护
高级电子设计、调试、安装和维护
汽车设计和测试
教育
TPS2000B 系列在示波器中提供了广泛的一系列功能，同时提供了用户熟悉、简便易用的控件和菜单。TPS2000B 系列采用 IsolatedChannel™ 技术，分 2 通道和 4 通道版本，与接地及在通道之间实现了隔离，可以让您轻松进行测量，而不用担心损坏电路。它标配电池电源，成为现场应用的自然之选。对电源电子器件测试，选配软件把通常需要的电源系统测量功能集成到仪器中，加快了电源分析和调试速度。
被测电路以非预计方式接地，是测量结果差和电路损坏的常见原因。连接两个或多个接地的探头可能会损坏接地环路，如果电流足够高，可能会导致元器件和设备毁坏。重要的是，在进行浮动测量时，如果仪器和探头使用不当，可能会给人身安全带来伤害。
泰克 IsolatedChannel 技术简化了浮动测量。与参考接地的示波器不同，TPS2000B 输入连接器外壳相互隔开，同时也与接地隔开。在 600 VRMS 的大浮动电压内，IsolatedChannel 技术保持电流在 TPS2000B 输入 BNC 外壳之间或从 BNC 外壳到地面之间浮动。
根据不同应用使用不同的无源探头。使用标配的 TPP0101/TPP0201 无源探头，TPS2000B 大可测量 400 Vp-p。为了满足 TPP0101/TPP0201 的安全额定值，探头的参考引线必须保持在相对接地的 30 VRMS 范围内。基于这一原因，TPP0101/TPP0201 探头特别适合处理大电压不过 30 VRMS 的数字电路和模拟电路。
测量电源转换电子器件通常要求额定电压较高的探头。泰克提供了两种无源探头，带有为进行浮动测量专门设计的绝缘系统。选配的 P5122 探头与 TPS2000B 配合使用时，适合在二类环境中测量 480 VRMS 设备，对地的大浮动电压高达 600 VRMS。通过选配 P5120 探头，TPS2000B 大可测量 800 Vp-p，对地的大浮动电压在 600 VRMS 内。通过选配 P5120 探头，TPS2000B 大可测量 800 Vp-p，对地大浮动电压在 600 VRMS 内。P5120 是对高压电源进行交流耦波纹测量的佳选择。
请参阅“特点”，了解完整的安全额定值和技术数据。
选择适用于作业的探头
示波器/探头（衰减）
大安全额定值
TPS2000B 能够查看的信号
参考浮动安全额定值*1
输入信号安全额定值
屏幕上峰-峰值电压（以 0 V 为中心的正弦曲线）
屏幕上 RMS 电压（以 0 V 为中心的正弦曲线）
TPS2000B 输入 (1X)
600 VRMS CAT II
300 VRMS CAT II
40 Vp-p
14.1 VRMS
TPP0101 (100 MHz)
TPP0201 (200 MHz)
30 VRMS
300 VRMS CAT II
400 Vp-p
141 VRMS
P5120 (20X)
600 VRMS CAT II
1,000 VRMS CAT II
800 Vp-p
282 VRMS
P5122*2 (100X)
600 VRMS CAT II
1,000 VRMS CAT II
2,828 Vp-p
1,000 VRMS
*1 无源探头参考引线没有衰减，因此任何工作电压或过压瞬态信号都会直接传送到示波器参考源上。所以，无源探头参考浮动额定值不得过示波器参考浮动额定值。
*2 P5122 探头不得用于对直流偏置过 300 V 的信号进行交流耦合测量。测量高压直流电源的波纹时使用 P5120 探头。
从手机到工用马达驱动器，电源转换技术在规格、性能和能源效率上都取得了长足进展。但是，即使是查看转换器输入和输出这样基本的任务，在有多个电压参考源时也会变得非常复杂。多个参考源还使得同时查看控制电路和电源电路的信号变得极具挑战性。如果没有相应的差分探头，在这些应用中使用参考接地的示波器可能会损坏电路，得到不好的测量结果。为调试电源转换电子器件，IsolatedChannel 技术降低了损坏电路及非预计电路交互行为的风险。
为了执行电源系统测量，TPS2000 可以选配 TPS2PWR1 电源分析应用软件。它在示波器上以入门级价格提供了高级电源测量功能。
在测量开关器件性能方面，电源分析应用软件为 TPS2000 增加了重要的测量功能，包括自动开关损耗、dv/dt 和 di/dt 光标测量。
为在交流线路电压上进行测量及检查其对电源失真系统的影响，电源分析应用软件显示了直到 50 阶谐波的谐波成分，提供了相位、无功功耗和功率因数测量功能。通过四通道 TPS2014B 或 TPS2024B，可观察三相电压或电流。
有两种电源分析“捆绑套件”可供选择，其中包括探头和测量软件。每个套件都带有四只探头及 TPS2PWR1 电源分析应用软件，价格要低于单独购买的价格。TPS2PBND 包括四只 P5120 20X 无源高压探头及 TPS2PWR1 电源分析应用软件。TPS2PBND2 包括四只 P5122 100X 无源高压探头及电源分析应用软件。
使用 TPS2000 系列数字实时 (DRT) 采样技术，在多四条通道上各种信号类型。这种采集技术可以捕获高频事件，如毛刺和异常边沿，而同类其它示波器则检测不到这些事件，因此，您可以放心地准确查看信号。
100 MHz 和 200 MHz 带宽
高达 2 GS/s 的实时采样率
2 条或 4 条全面隔离和浮动通道，外加隔离外部触发
在安装两块电池时可以连续工作 8 小时，电池可以热插拔，几乎不受交流电源限制
选配电源分析应用软件，以其合理价位提供了广泛的电源测量功能
使用 OpenChoice® 软件或集成 CompactFlash® 大容量存储器，可快速编制和分析测量结果
所有型号的 FFT 标配
高级触发可以迅速捕获感兴趣的事件
传统模拟式旋钮和多语言用户界面，操作简便
通过自动设置菜单、自动量程、波形和设置存储器以及内置的上下文相关帮助实现快速设置和操作
带背灯的菜单按钮，视觉清楚
11 种关键的自动波形测量功能
工用电源设计、调试、安装和维护
高级电子设计、调试、安装和维护
汽车设计和测试
教育
TPS2000B 系列在示波器中提供了广泛的一系列功能，同时提供了用户熟悉、简便易用的控件和菜单。TPS2000B 系列采用 IsolatedChannel™ 技术，分 2 通道和 4 通道版本，与接地及在通道之间实现了隔离，可以让您轻松进行测量，而不用担心损坏电路。它标配电池电源，成为现场应用的自然之选。对电源电子器件测试，选配软件把通常需要的电源系统测量功能集成到仪器中，加快了电源分析和调试速度。
被测电路以非预计方式接地，是测量结果差和电路损坏的常见原因。连接两个或多个接地的探头可能会损坏接地环路，如果电流足够高，可能会导致元器件和设备毁坏。重要的是，在进行浮动测量时，如果仪器和探头使用不当，可能会给人身安全带来伤害。
泰克 IsolatedChannel 技术简化了浮动测量。与参考接地的示波器不同，TPS2000B 输入连接器外壳相互隔开，同时也与接地隔开。在 600 VRMS 的大浮动电压内，IsolatedChannel 技术保持电流在 TPS2000B 输入 BNC 外壳之间或从 BNC 外壳到地面之间浮动。
根据不同应用使用不同的无源探头。使用标配的 TPP0101/TPP0201 无源探头，TPS2000B 大可测量 400 Vp-p。为了满足 TPP0101/TPP0201 的安全额定值，探头的参考引线必须保持在相对接地的 30 VRMS 范围内。基于这一原因，TPP0101/TPP0201 探头特别适合处理大电压不过 30 VRMS 的数字电路和模拟电路。
测量电源转换电子器件通常要求额定电压较高的探头。泰克提供了两种无源探头，带有为进行浮动测量专门设计的绝缘系统。选配的 P5122 探头与 TPS2000B 配合使用时，适合在二类环境中测量 480 VRMS 设备，对地的大浮动电压高达 600 VRMS。通过选配 P5120 探头，TPS2000B 大可测量 800 Vp-p，对地的大浮动电压在 600 VRMS 内。通过选配 P5120 探头，TPS2000B 大可测量 800 Vp-p，对地大浮动电压在 600 VRMS 内。P5120 是对高压电源进行交流耦波纹测量的佳选择。
请参阅“特点”，了解完整的安全额定值和技术数据。
选择适用于作业的探头
示波器/探头（衰减）
大安全额定值
TPS2000B 能够查看的信号
参考浮动安全额定值*1
输入信号安全额定值
屏幕上峰-峰值电压（以 0 V 为中心的正弦曲线）
屏幕上 RMS 电压（以 0 V 为中心的正弦曲线）
TPS2000B 输入 (1X)
600 VRMS CAT II
300 VRMS CAT II
40 Vp-p
14.1 VRMS
TPP0101 (100 MHz)
TPP0201 (200 MHz)
30 VRMS
300 VRMS CAT II
400 Vp-p
141 VRMS
P5120 (20X)
600 VRMS CAT II
1,000 VRMS CAT II
800 Vp-p
282 VRMS
P5122*2 (100X)
600 VRMS CAT II
1,000 VRMS CAT II
2,828 Vp-p
1,000 VRMS
*1 无源探头参考引线没有衰减，因此任何工作电压或过压瞬态信号都会直接传送到示波器参考源上。所以，无源探头参考浮动额定值不得过示波器参考浮动额定值。
*2 P5122 探头不得用于对直流偏置过 300 V 的信号进行交流耦合测量。测量高压直流电源的波纹时使用 P5120 探头。
从手机到工用马达驱动器，电源转换技术在规格、性能和能源效率上都取得了长足进展。但是，即使是查看转换器输入和输出这样基本的任务，在有多个电压参考源时也会变得非常复杂。多个参考源还使得同时查看控制电路和电源电路的信号变得极具挑战性。如果没有相应的差分探头，在这些应用中使用参考接地的示波器可能会损坏电路，得到不好的测量结果。为调试电源转换电子器件，IsolatedChannel 技术降低了损坏电路及非预计电路交互行为的风险。
为了执行电源系统测量，TPS2000 可以选配 TPS2PWR1 电源分析应用软件。它在示波器上以入门级价格提供了高级电源测量功能。
在测量开关器件性能方面，电源分析应用软件为 TPS2000 增加了重要的测量功能，包括自动开关损耗、dv/dt 和 di/dt 光标测量。
为在交流线路电压上进行测量及检查其对电源失真系统的影响，电源分析应用软件显示了直到 50 阶谐波的谐波成分，提供了相位、无功功耗和功率因数测量功能。通过四通道 TPS2014B 或 TPS2024B，可观察三相电压或电流。
有两种电源分析“捆绑套件”可供选择，其中包括探头和测量软件。每个套件都带有四只探头及 TPS2PWR1 电源分析应用软件，价格要低于单独购买的价格。TPS2PBND 包括四只 P5120 20X 无源高压探头及 TPS2PWR1 电源分析应用软件。TPS2PBND2 包括四只 P5122 100X 无源高压探头及电源分析应用软件。
使用 TPS2000 系列数字实时 (DRT) 采样技术，在多四条通道上各种信号类型。这种采集技术可以捕获高频事件，如毛刺和异常边沿，而同类其它示波器则检测不到这些事件，因此，您可以放心地准确查看信号。
特性和优点
应用
TPS2000B 系列示波器，从平台到现场，提供强大的生产效率
进行浮动和差分测量 – 迅速、准确、经济
四个 IsolatedChannel™ 输入和隔离外部触发输入，可以迅速、准确、经济地进行浮动测量和差分测量。
输入信号和浮动电压大安全额定值。
加快工业电源系统和电路的设计与测试
对变频驱动器执行三相电源测量。
使用 TPS2PWR1 软件进行谐波失真测量。
使用 DRT 取样技术迅速调试和信号
使用数字实时 (DRT) 采样技术次就捕获难检毛刺。
特性和优点
应用
TPS2000B 系列示波器，从平台到现场，提供强大的生产效率
进行浮动和差分测量 – 迅速、准确、经济
四个 IsolatedChannel™ 输入和隔离外部触发输入，可以迅速、准确、经济地进行浮动测量和差分测量。
输入信号和浮动电压大安全额定值。
加快工业电源系统和电路的设计与测试
对变频驱动器执行三相电源测量。
使用 TPS2PWR1 软件进行谐波失真测量。
使用 DRT 取样技术迅速调试和信号
使用数字实时 (DRT) 采样技术次就捕获难检毛刺。
