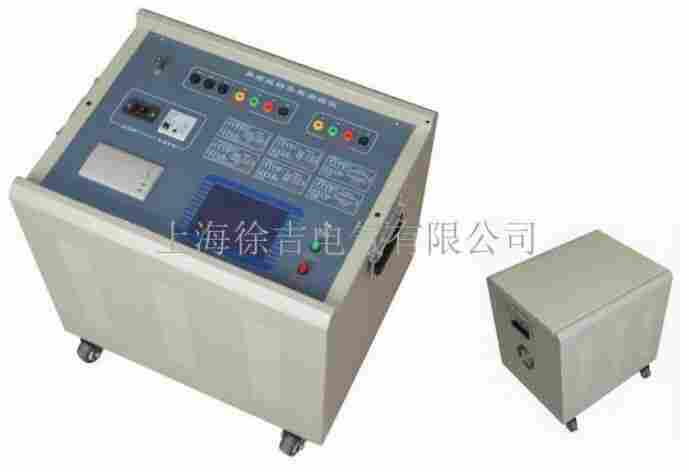

TKYXL 异频线路参数测试仪产品介绍
TKYXL 异频线路参数测试仪是上海徐吉电气有限公司生产销售
TKYXL 异频线路参数测试仪TKYXL输电线路异频参数测试仪，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。
TKYXL 异频线路参数测试仪详细介绍
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成
产品参数
本目录是上海徐吉电气有限公司为您精心提供
产品特征
1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量)
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量
6、测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题
仪器供电电源
三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性
大输出电压
三相，0～200V(有效值＜±1%)
大输出电流
5A
输出频率
47.5Hz，52.5Hz (＜±0.1HZ)
有功功率
功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率
47.5Hz，52.5Hz (＜±0.1HZ)
大输出功率
三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围
电容
0.1～30μF
阻抗
0.1～400Ω
阻抗角
0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率
电容
0.01μF
阻抗
0.01Ω
阻抗角
0.01°
测量准确度
电容
≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗
≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角
测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
保护功能护功能
仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率
正弦波，畸变率＜2%。
绝缘性能、抗震性能
绝缘电阻(MΩ)
电源输入端
大于10 MΩ
电流输出端
大于10 MΩ
电压测量端
大于10 MΩ
耐压强度
1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数
抗干扰电流
线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量
主机65Kg
输电线路异频参数测试系统使用环境
使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸
550*440*585mm3
重量
61kg
