西门子CPU模块1511-1PN

西门子CPU模块1511-1PN

西门子CPU模块1511-1PN

产品订货号：6ES7511-1AK01-0AB0

产品：siemens/西门子
产品规格：全新原装
产品质量：质量保证
产品价格：价格优势
公司大量现货！！！



上海创大工控设备有限公司  （西门子授权经销商）



联系人：田  工（销售经理）

 地址（Add）：上海市松江区鼎源路618弄（时尚谷创意园）72号6层

我公司只销售西门子原装，享受西门子免费一年保修

全新包装/行货/罚十/量大更优/欢迎选购！

公 司主营：数控系统,S7-200PLC S7-300PLC S7-400PLC S7-1200PLC 6ES5 ET200 人机界面,变频器,DP总线,MM420 变频器MM430 变频器MM440 6SE70交流工程调速变频器6RA70直流调速装置 SITOP电源,电线电缆,数控备件,伺服电机等工控产品.

信誉，客户至上是公司成立之初所确立的宗旨，在公司领导的严格要求和员工们不折不扣地贯彻执行下发展延续至今。“罚十”一直是我公司的主动。
一：1、保证全新原装进口
二：2、保证安全准时发货
三：3、保证售后服务质量
流程一：1、客户确认所需采购产品型号
流程二：2、我方会根据询价单型号查询价格以及交货期，拟一份详细正规报价单
流程三：3，客户收到报价单并确认型号无误后订购产品
流程四：4、报价单负责人根据客户提供型号以及数量拟份销售合同
流程五：5、客户收到合同查阅同意后盖章回传并按照合同销售额汇款到公司开户行
流程六：6、我公司财务查到款后，业务员安排发货并通知客户跟踪运单



产品参数：

line;background-color:#FFFFFF;">

line;background-color:#FFFFFF;">

line;">

• 产品信息细节

• 技术数据

• CAx数据

• 后续产品

技术数据

		*** 备件 *** SIMATIC S7-1500， CPU 1511-1 PN， 中央处理器，带 主存储器 150 KB 用于 程序及 1MByte 用于数据， 第 1 个接口：PROFINET IRT 带双端口交换机， 60 ns 比特性能表现， 需要 SIMATIC 存储卡
一般信息
产品类型标志		CPU 1511-1 PN
硬件功能状态		FS03
固件版本		V2.5
附带程序包的
STEP 7 TIA 端口，可组态 / 已集成，自版本		V15 (FW V2.5) / V13 SP1 升级版 4 以上 (FW V1.8)
配置控制
通过数据组		是
显示
屏幕对角线 [cm]		3.45 cm
操作元件
按键数量		6
运行模式开关		1
电源电压
电源的电压类型		24 V DC
允许范围，下限 (DC)		19.2 V
允许范围，上限 (DC)		28.8 V
反极性保护		是
电源和电压断路跨接
停电/断电跨接时间		5 ms
重复率，小值		1/s
输入电流
耗用电流（额定值）		0.7 A
接通电流，大值		1.9 A; 额定值
I²t		0.02 A²·s
功率
背板总线上的馈电功率		10 W
来自背板总线的功耗（达到均衡）		5.5 W
功率损失
功率损失，典型值		5.7 W
存储器
SIMATIC 存储卡插槽数量		1
需要 SIMATIC 存储卡		是
工作存储器
集成（用于程序）		150 kbyte
集成（用于数据）		1 Mbyte
装载存储器
插拔式（SIMATIC 存储卡），大值		32 Gbyte
缓冲
免维护		是
CPU-处理时间
对于位运算，典型值		60 ns
对于字运算，典型值		72 ns
对于定点运算，典型值		96 ns
对于浮点运算，典型值		384 ns
CPU-组件
元素数量（数）		2 000; 程序块 (OB、FB、FC、DB) 和 UDT
DB
编号范围		1 ... 60 999；划分如下：用户可用编号范围：1 ... 59 999 和由 SFC 86 创建的数据块的编号范围：60 000 ... 60 999
容量，大值		1 Mbyte; 如果模块访问未经优化，数据库的大容量为 64 KB
FB
编号范围		0 ... 65 535
容量，大值		150 kbyte
FC
编号范围		0 ... 65 535
容量，大值		150 kbyte
OB
容量，大值		150 kbyte
可用循环 OB 数量		100
时间报警 OB 数量		20
延迟报警 OB 数量		20
唤醒警告 OB 数量		20; 带小组织块，3 个 500 µs 循环
过程报警 OB 数量		50
DPV1 报警 OB 的数量		3
等时模式 Ob 数量		1
技术同步警告 OB 数量		2
启动 OB 数量		100
异步错误 OB 数量		4
同步错误 OB 数量		2
诊断报警 OB 的数量		1
嵌套深度
每个优先等级		24
计数器、定时器及其剩磁
S7 计数器
数量		2 048
剩磁
— 可调整		是
IEC 计数器
数量		任意（仅由系统内存进行限制）
剩磁
— 可调整		是
S7 时间
数量		2 048
剩磁
— 可调整		是
IEC 计时器
数量		任意（仅由系统内存进行限制）
剩磁
— 可调整		是
数据范围及其剩磁
保留的数据范围（包括时间、计数器、标记），大值		128 kbyte; 计；针对存储器、计时器、计数器、数据库和技术数据（轴）的可用剩磁存储器： 88 KB
扩展的保留数据范围（包括时间、计数器、标记），大值		1 Mbyte; 使用 PS 60W 24/48/60V DC HF 时
标记
数量，大值		16 kbyte
定时标记数量		8; 8 个时钟存储器二进制位 bit 合而为一个时钟存储器字节 byte
数据组件
可调整剩磁		是
预设剩磁		否
本地数据
每个优先等级，大值		64 kbyte; 每个块大 16 KB
地址范围
IO 模块数量		1 024; 模块 / 子模块的大数量
外设地址范围
输入端		32 kbyte; 所有输入端位于过程映像内
输出端		32 kbyte; 所有输出端位于过程映像内
每个集成的 IO 子系统
— 输入端（容量）		8 kbyte
— 输出端（容量）		8 kbyte
每个 CM / CP
— 输入端（容量）		8 kbyte
— 输出端（容量）		8 kbyte
分量过程映像
分量过程映像数量，大值		32
硬件扩展
分布式 IO 系统数量		32; 分布式 IO 系统即分布式外围设备通过 PROFINET 或 PROFIBUS 通信模块连接在一起形成的系统，或外围设备通过 AS-i 主控模块或链接（如：IE/PB 链接）连接在一起所形成的系统
DP 主站数量
关于 CM		4; 多共可插接 4 个 CM/CP（PROFIBUS、PROFINET、以太网）
IO 控制器数量
集成		1
关于 CM		4; 多共可插接 4 个 CM/CP（PROFIBUS、PROFINET、以太网）
组件载体
每个组件载体的组件，大值		32; CPU + 31 个模块
行数，大值		1
PtP CM
PtP CM 数量		仅通过可用的插槽限制可连接的 PtP CM 数量
时间
时钟
类型		硬件时钟
缓冲持续时间		6 wk; 当环境温度为 40°C 时，典型值
每日偏差，大值		10 s; 典型值：2 s
运行时间计数器
数量		16
时间同步
提供支持		是
在 AS 中，主站		是
在 AS 中，从站		是
在以太网上通过 NTP		是
接口
PROFINET 接口数量		1
1. 接口
物理接口
端口数量		2
集成开关		是
RJ 45（以太网）		是; X1
协议
IP 协议		是; IPv4
PROFINET IO 控制器		是
PROFINET IO 设备		是
SIMATIC 通讯		是
开放式 IE 通讯		是
网络服务器		是
气液冗余		是; MRP 自动管理器符合 2.0 版本 IEC 62439-2 的要求

更多西门子S7-1500 销售订货型号：

S7-1500安装导轨
6ES7590-1AB60-0AA0
6ES7590-1AE80-0AA0
6ES7590-1AF30-0AA0
6ES7590-1AJ30-0AA0
6ES7590-1BC00-0AA0
S7-1500PLC电源模块
6EP1332-4BA00
6EP1333-4BA00
6ES7505-0KA00-0AB0
6ES7505-0RA00-0AB0
6ES7507-0RA00-0AB0
西门子S7-1500PLC CPU主机模块
6ES7 516-3AN00-0AB0 西门子PLC S7-1500 CPU 1516-3 PN/DP：1 MB 程序，5 MB 数据；10 ns ；集成 2PN 接口，1 以太网接口，1DP 接口
6ES7 513-1AL00-0AB0 西门子PLC S7-1500 CPU 1513-1 PN：300 KB 程序，1.5 MB 数据；40 ns；集成 2PN 接口，
6ES7 511-1AK00-0AB0 西门子PLC S7-1500 CPU 1511-1 PN：150 KB 程序，1 MB 数据；60 ns；集成 2PN 接口，
西门子PLC S7-1500 电源模块
6ES7 507-0RA00-0AB0 西门子PLC S7-1500 PS：60 W，额定输入电压 AC/DC 120/230 V
6ES7 505-0RA00-0AB0 西门子PLC S7-1500 PS：60 W， 额定输入电压 DC 24/48/60 V
6ES7 505-0KA00-0AB0 西门子PLC S7-1500 PS：25 W，额定输入电压 DC 24 V 00
西门子SM532模拟输出模块
6ES7 532-5HF00-0AB0 西门子PLC S7-1500 AQ 8：模拟输出模块，8AQ，U/I ，高速
6ES7 532-5HD00-0AB0 西门子PLC S7-1500 AQ 4：模拟输出模块，4AQ，U/I
西门子SM531模拟量输入模块
6ES7 531-7NF10-0AB0 西门子PLC S7-1500 AI 8：模拟输入模块，8AI，U/I，高速
6ES7 531-7KF00-0AB0 西门子PLC S7-1500 AI 8：模拟输入模块，8AI，U/I/RTD/TC
西门子SM522数字输出模块
6ES7 522-5HF00-0AB0 西门子PLC S7-1500 DQ 8：数字输出模块，8DQ，继电器，230 V AC/ 5A
6ES7 522-5FF00-0AB0 西门子PLC S7-1500 DQ 8：数字输出模块，8DQ，可控硅，230V AC/ 2A
6ES7 522-1BL00-0AB0 西门子PLC S7-1500 DQ 32：数字输出模块，32DQ，晶体管，24 V DC/ 0.5A
6ES7 522-1BH00-0AB0 西门子PLC S7-1500 DQ 16：数字输出模块，16DQ，晶体管，24 V DC/ 0.5A
6ES7 522-1BF00-0AB0 西门子PLC S7-1500 DQ 8：数字输出模块，高性能 8DQ，晶体管，24V DC/2A
西门子SM521数字输入模块
6ES7 521-1FH00-0AA0 西门子PLC S7-1500 DI 16：数字输入模块，16DI，230V AC
6ES7 521-1BL00-0AB0 西门子PLC S7-1500 DI 32：数字输入模块，高性能 32DI，24V DC
6ES7 521-1BH50-0AA0 西门子PLC S7-1500 DI 16：数字输入模块，16DI，24V DC
6ES7 521-1BH00-0AB0 西门子PLC S7-1500 数字输入模块，高性能 16DI，24V DC
6ES7 551-1AB00-0AB0 西门子PLC S7-1500 计数与位置采集模块 TM PosInput 2
6ES7 550-1AA00-0AB0 西门子PLC S7-1500 TM Count 2 x 24 V：高速计数器，800kHz
西门子PLC S7-1500通讯模块
6ES7 540-1AB00-0AA0 西门子PLC S7-1500 PtP RS422/485 通讯模块
6ES7 541-1AD00-0AB0 西门子PLC S7-1500 PtP RS232 ，高性能通讯模块
6ES7 541-1AB00-0AB0 西门子PLC S7-1500 PtP RS422/485 ，高性能通讯模块
6ES7 540-1AD00-0AA0 西门子PLC S7-1500 PtP RS232通讯模块
西门子PLC S7-1500接口模块
6ES7 155-5BA00-0AB0 西门子PLC S7-1500 ET 200MP Profibus接口模块
6ES7 155-5AA00-0AB0 西门子PLC S7-1500 IM 155-5 2PN 接口，Pro?net 接口模块

西门子PLC模块CPU1511C-1PN   产品简介：

line;background-color:#FFFFFF;"> 安装在安装导轨上的紧凑型 CPU 的尺寸图。在控制柜、控制室等区域内安装时，需考虑具体的尺寸要求。

line;background-color:#FFFFFF;">
图片: CPU 1511C‑1 PN 的尺寸图，正视图和侧视图

line;background-color:#FFFFFF;">

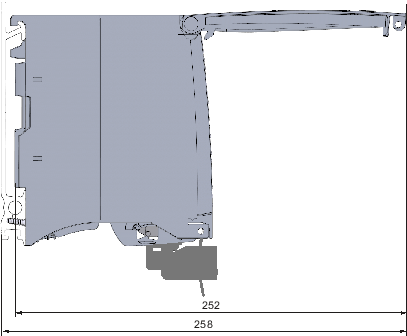

图片: CPU 1511C‑1 PN 的尺寸图， 前面板打开时的侧视图

line;background-color:#FFFFFF;"> 计数是对事件进行检测和累加。计数器将采集编码器信号和脉冲并对其进行评估。使用相应的编码器、脉冲信号或用户程序，可计数的方向。
通过数字量输入，可控制计数过程。无论用户程序如何定义，在到达预定义的计数值时即可准确切换为数字量输出。
通过以下功能，可快速组态计数器的响应。

line;background-color:#FFFFFF;"> 计数限值

line;background-color:#FFFFFF;"> 计数限值用于定义可使用的计数值范围。计数限值可选，在运行过程中可通过用户程序进行修改。
可设置的计数上限值为 2147483647 (231–1)；下限值为 –2147483648 (–231)。
可组态以下到达限值时计数器的响应：出计数限值时，继续计数或停止计数（自动门停止）；出计数限值时，计数值将设置为起始值或相反向计数限值。

line;background-color:#FFFFFF;"> 起始值

line;background-color:#FFFFFF;"> 在计数限值范围内，可组态一个起始值。起始值可在运行过程中通过用户程序修改。
根据具体的参数分配，紧凑型 CPU 可以在同步过程中、Capture 函数运行过程中、出计数限值或门打开时将当前计数值设置为起始值。

line;background-color:#FFFFFF;"> 门控制

line;background-color:#FFFFFF;"> 打开/关闭硬件门（HW 门）和软件门（SW 门），可定义计数信号的采集时段。
硬件门由板载数字量 I/O 的数字量输入进行控制。软件门则由用户程序进行控制。通过参数分配可启用硬件门。而软件门（循环 I/O 数据中控制接口的位）则无法禁用。

line;background-color:#FFFFFF;"> Capture 函数

line;background-color:#FFFFFF;"> 可以将触发保存当前计数值的外部参考信号沿组态为一个 Capture 值。以下外部信号将触发 Capture 函数：数字量输入的上升沿或下降沿；数字量输入的上升沿和下降沿；编码器输入处信号 N 的上升沿。

line;background-color:#FFFFFF;"> 此时，可以组态在执行 Capture 函数之后，计数从当前计数值继续计数或从起始值开始计数。

line;background-color:#FFFFFF;"> 滞后

line;background-color:#FFFFFF;"> 为比较值一段滞后时间时，在该时间段内数字量输出不会再次切换。编码器可能会停止在某个位置。此时，轻微的移动都可能会导致计数值在此位置处上下波动。如果比较值或计数限值位于该波动范围内，不使用滞后功能则可能会导致数字量输出频繁打开或关闭。滞后功能可有效防止这种不必要的切换操作。

line;background-color:#FFFFFF;"> 特性

line;background-color:#FFFFFF;"> 紧凑型 CPU 的脉宽调制 (PWM) 模式具有以下技术特性：

line;background-color:#FFFFFF;"> 工作原理

line;background-color:#FFFFFF;"> 通过脉宽调制，可在数字量输出上输出周期预定但负载因数可变的信号。负载因数是脉冲持续时间与周期时间之比。在脉宽调制模式中，可控制负载因数和周期长度。

line;background-color:#FFFFFF;"> 通过脉宽调制模式，可改变输出电压的平均值。根据连接的负载，可对所连接的负载电流或功率进行控制。

line;background-color:#FFFFFF;"> 脉冲宽度可以为脉冲周期的百分（0 到 100）、千之分一（0 到 1000）或万分（0 到 10000），也可为 S7 模拟量格式。

line;background-color:#FFFFFF;">

①	周期长度
②	脉冲宽度

line;background-color:#FFFFFF;"> 脉冲宽度可以介于 0（无脉冲，始终关闭）到满刻度（无脉冲，周期长度始终打开）。

line;background-color:#FFFFFF;"> 例如，PWM 输出可用于控制电机速度，速度范围从精止到全速；也可用于控制阀位置，位置范围从闭合到完全打开。

line;background-color:#FFFFFF;"> 在 STEP 7 (TIA Portal) 中，可组态脉宽调制 (PWM) 模式：

line;background-color:#FFFFFF;"> 脉宽调制模式具有以下功能：

line;background-color:#FFFFFF;"> 启用选项“高速输出 (0.1 A)”(High-speed output (0.1 A)) 时，电流为 100 mA 时可生成脉冲宽度小为 2 μs 的脉冲信号。如果未启用选项“高速输出 (0.1 A)”(High-speed output (0.1 A))，则在负载 > 0.1 A 时，可生成脉冲宽度小为 20 μs 的脉冲信号；负载 ≥ 2 mA 且大电流为 0.5 A 时，可生成脉冲宽度小为 40 μs 的脉冲信号。如果使用标准输出，则在负载 > 0.1 时生成脉冲宽度小为 100 μs 的脉冲信号；负载 ≥ 2 mA 时，生成脉冲宽度小为 200 μs 的脉冲信号。

line;background-color:#FFFFFF;"> 通过控制和反馈接口，可手动控制通道的脉冲输出 (DQA)。

line;background-color:#FFFFFF;"> 可将响应组态为 CPU 切换为 STOP 模式。CPU 切换为 STOP 模式时，该脉冲输出 (DQA) 将置位为所组态的状态。

line;background-color:#FFFFFF;"> 控制器

line;background-color:#FFFFFF;"> 对于脉宽调制 (PWM) 模式，用户程序可直接访问通道的控制和反馈接口。

line;background-color:#FFFFFF;"> 可通过指令WRREC/RDREC 和参数分配数据记录 128 进行重新组态。更多信息，请参见“参数数据记录 (PWM)”部分。

line;background-color:#FFFFFF;"> 通过控制接口的 OUTPUT_VALUE 字段，可对脉冲宽度的负载因子（脉冲 - 周期比）进行控制。脉宽调制功能将基于该值生成连续的脉冲。周期长度可以调整。
