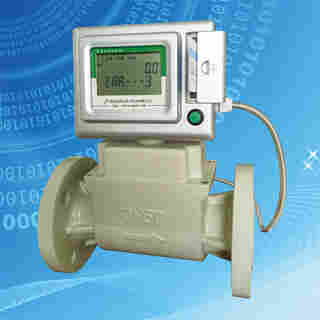

一.产品概述
本控制器由微功耗电动燃气阀门和IC卡收费系统组成。可配接具有远传功能或无远传功能的气体流量计（涡轮、罗茨、旋进漩涡、腰轮、超声波及国外流量计等），实现管道燃气收费的自动化。
具有结构简单、功能完善、准确可靠等特点，并有多种保护功能。它由电动控制阀和IC卡智能控制器组成；具有计量准确、控制安全可靠、结构合理、升级灵活等特点。整个系统采用微功耗设计；利用液晶显示状态信息及数据，显示清晰明了；以IC卡作为媒介数据存储，结合管理系统实现燃气收费自动化管理。 产品符合GB3836.1-2010 《爆炸性环境 第1部分：设备通用要求》、GB3836.4-2010 《爆炸性环境 第4部分：由本质安全型“i”保护的设备》标准，防爆标志为：EXibⅡBT4 Ga，经防爆检测中心检验合格，并取得防爆合格证；它含有II A-II B的1区、2区，T1-T3爆炸性气体混合物场所。
二.功能特点
1.通过IC卡实现预付费管理。一表一卡，具有不同的用户密码，安全可靠。
2.液晶汉字显示气量信息及关阀、欠量、故障、低电等相关信息与状态。
3.采用大容量锂电池供电，延长使用寿命；正常使用下锂电池寿命为3年以上。
4.控制器具有电池电量检测功能，电池电量不足时，系统将自动显示 “低电” 字样，且伴有声音报警，并将在预设时间内自动关闭阀门。
5.控制器具有多种防护功能，当遇到开盒、断线、断电、磁干扰等现象时，控制器会自动关闭阀门，切断气源，同时液晶将显示“故障”、“关阀”等提示信息。
6.按键可查看剩余气量、累计用气量及状态工作信息。
7.控制器具有外界电源检测功能，当流量计基表电池或外界电源低电时，控制器将自动关闭阀门，并显示相应故障信息。
8.控制器具有流量信号监测功能；若控制器在设定时间内未接收到流量计输出的信号时，控制器则关闭阀门，并显示相应故障信息。
9.按键可查看剩余气量、累计用气量及状态工作信息。
10.可配接流量计485通讯接口，实时校对累积数据。
11.采用在液晶屏显示气量及状态信息，清晰直观。
12.控制器表头可180度旋转，安装使用方便。
三.主要技术参数
(1)输入信号：频率信号 0～10kHz
模拟信号 1～3V或4～20mA
(2)主电路板工作电压： DC 6V
(3)控制阀工作电压： DC 7.2V
(4)内电池低报警电压: 5V
(5)外电池低报警电压: 4.5V
(6)大工作电流： ≤8 mA
(7)静态工作电流： <15μA
(8)工作温度： -10℃～+40℃
相对湿度： ≤ 93% RH
（9）工作压力： ≤400 kPa
（10）适配表型：各种流量计和流量积算仪
四.产品组成
本产品由流量计、IC卡智能控制器、用户IC卡、预付费管理系统四大部分组成。
五.产品外形尺寸图
|
型号规格 |
尺寸（mm） |
||||||
|
DN |
D |
L |
H |
B |
n |
d |
|
|
NQKZ-DN25 |
25 |
115 |
250 |
300 |
85 |
4 |
ø 14 |
|
NQKZ-DN40 |
40 |
150 |
263 |
325 |
110 |
4 |
ø 18 |
|
NQKZ-DN50 |
50 |
165 |
263 |
340 |
269 |
4 |
ø 18 |
|
NQKZ-DN80 |
80 |
200 |
263 |
368 |
286 |
8 |
ø 18 |
|
NQKZ-DN100 |
100 |
220 |
314 |
384 |
296 |
8 |
ø 18 |
|
NQKZ-DN150 |
150 |
285 |
352 |
443 |
330 |
8 |
ø 22 |
|
NQKZ-DN200 |
200 |
340 |
445 |
509 |
340 |
12 |
ø 22 |
|
NQKZ-DN250 |
250 |
405 |
580 |
574 |
355 |
12 |
ø 26 |
|
备 注 |
法兰执行GB9113.1标准；DN：通径尺寸，n：螺栓数量。 |
||||||

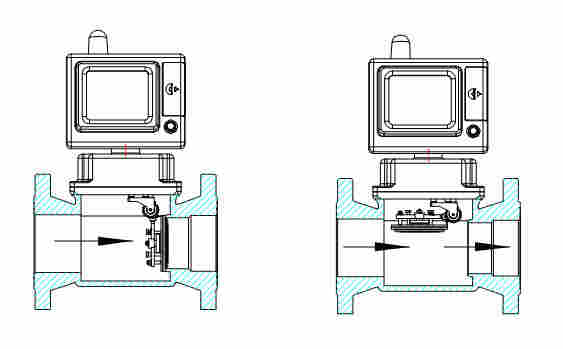

六.阀门开关阀状态示意图
关闭状态 开启状态
