一、产品概况

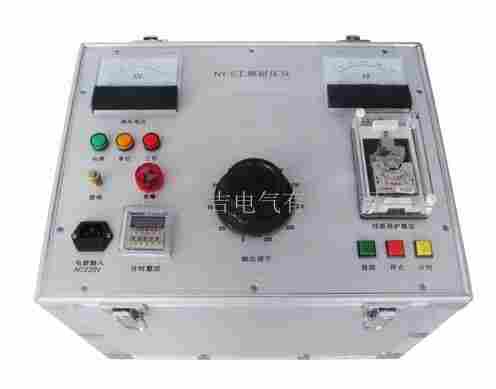

DBYD数显工频耐压试验控制箱，采取数控技术，抗干扰能力强，和上一代操作箱相比，具有体积小，重量轻，外型美观等特点。其输出电压幅度0～250V连续可调，用于校准，检测和试验设备的调压控制。该操作箱操作简单、结构紧凑、坚固、工作可靠、维护方便，是户外做高压试验的理想控制设备，可广泛用于电力、水利、化工、铁道等行业及实验室。
二、产品特点
l 读数直观：本仪器采用数字式液晶表头可直接显示高压电压、仪表电压及低压电流、高压电流的测试值，便于试验观察及记录。
l 测量准确：全数字化处理，内建精密数学模型，具有较高的测量精度，测试值准确。
l 准确的保护功能：全数字化处理，过流保护值的设定、计时电压的设定及过压保护值的设定均采用数字来实现，使保护更准确。
l 自动计时：仪设备具有计时触发功能，设备根据设定的电压值自动计时，使计时更准确更有效。
l 携带方便：体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。
三、技术特征
3.1 名称和分类
（1）名称：DBYD-5kVA数显工频耐压试验装置。
（2）环境组别：属GB6587.1-86《电子测量仪器环境试验纲》中的Ⅲ组仪器（即可在室外环境使用）。
3.2 主机结构型式与尺寸
（1）型式：一体化便携式
（2）外形尺寸：400mm×300mm×200mm
（3）重量：14Kg（不含附件）
3.3 使用电源
（1）电压：AC220V±10%
（2）频率：50Hz±1Hz
3.4 使用环境要求
（1）环境温度：-10℃～40℃
（2）相对湿度：≤80%
3.5 安全性能
（1）绝缘电阻：＞2MΩ
（2）泄漏电流：＜3.5mA
（3）介电强度：电源连线对机壳能承受1500V（50Hz有效值）1分钟耐压。
3.6 测量精度
本仪器电流测量精度等级为±(2%×读数+1A)
本仪器电流保护精度等级为±(5%×读数+1A)
本仪器电压测量精度等级为±(2%×读数+1KV）
本仪器计时触发精度等级为±(5%×读数+1KV)
3.7 测试项目
（1）输出电压：AC0～250V
（2）输出电流：AC0～15A
（3）计 时：0～999s
