HNP8000B型定量泄漏报警监控系统

发布时间：2018-07-20
HNP8000B型定量泄漏报警监控系统产品介绍

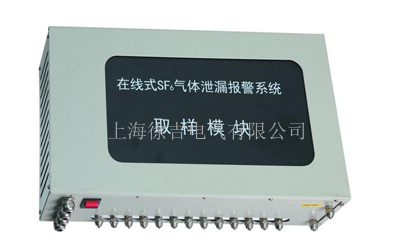

HNP8000B型定量泄漏报警监控系统是上海徐吉电气有限公司生产销售HNP8000B型定量泄漏报警监控系统，在HNP6000B的基础上，我公司利用光学平台电调制红外光源原理，用主动式激光发射器发射红外光源，当有SF6气体泄漏时，SF6气体吸收红外光源，使红外光源产生能量变化，这时主动接收器根据红外光源能量变化来确定SF6气体泄漏浓度大小，真正实现了长期定量监控效果。 与定性式泄漏报警系统相比，该系统显著的优点是能对极微量的SF6泄漏进行检测并显示乃至报警。这个优点，能让我们及时发现事故隐患，尽早处理，规避重大、特大事故发生的可能性。 系统分为三大模块： 1、气体取样模块：主要完成各测量点气体分别取样功能； 2、气体分析模块：主要完成SF6定量分析，O2定量分析、温湿度测量功能； 3、主机及辅助功能模块：主要完成各模块协调工作，显示、报警、启动风机等功能。

HNP8000B型定量泄漏报警监控系统详细介绍
本目录是上海徐吉电气有限公司为您精心提供
主要特点
      l  真正的定量检测SF6和O2，采用原装德国SF6激光变送器，误差小于50ppm。
      l  独创的每天自动零点校准功能，自动克服漂移和误报。
      l  巡检间隔用户可调，可疑检测点自动加强跟踪功能。
      l  发生报警时，自动开启风机和声光报警。
      l  用户可调整SF6、O2的报警参数。
      l  支持RTU遥测遥信功能。
      l  海量报警数据记录存储功能，长寿命设计。
      l  大彩屏液晶显示，操作友好。
      l  只需增加有限成本，检测点可扩充，加大检测密度。
      l  宽工作电源设计185～250VAC，防浪涌和雷击功能。
      l  人体感应，自动启动风机或语音系统。
技术参数


SF6气体检测范围

0～1500ppmv

SF6气体测量精度

≤50ppmv

氧气检测范围

0～25%

氧气测量精度

＜0.4%

SF6气体报警点

1000ppmv或用户自定义

缺氧报警点

18%或用户自定义

温度显示范围

-50～99℃

湿度显示范围

0～99%RH

工作电源

AC 220V/50Hz

报警输出点电流

2A

风机输出触点电流

16A

风机通风时间

15min或时间可设置

通讯协议

RS485标准协议

历史记录容量

＞500条报警记录

主显示器特性

800×480 TFT触控屏

技术指标
      l  提供12+1路检测通道，当然也可扩展至24+1、36+1、48+1等多种模式
      l  样气流量：3L/min
      l  采样管道：内径Φ4mmPU管
      l  支持RTU遥测遥信功能，远程可启动风机
      l  主机或主显示器可选择壁挂式、3U19吋标准机箱、落地POS机等多种模式
      l  风机可定时启动、现场手动启动、报警自动启动、有人强制启动、远程手动启动等多种启动方式
      l  取样模块和分析模块乃至主显示器可集成，实现一体式安装，避免空间浪费
      l  根据现场情况，取样管道可选配油水分离器和不锈钢烧结网，保护分析模块
      l  支持大屏幕LED实时显示运行状态, 如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况
