TE9200 避雷器综合试验台

TE9200 避雷器综合试验台产品介绍

TE9200 避雷器综合试验台是上海徐吉电气有限公司生产销售TE9200 避雷器综合试验台,

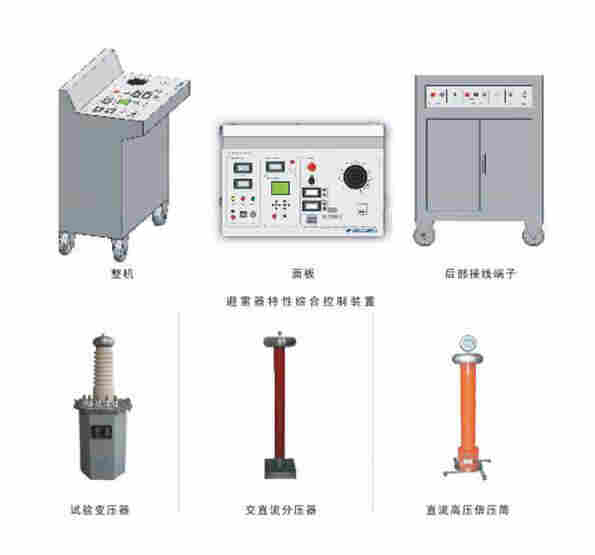

TE9200 避雷器综合试验台满足《DL/T 596电力设备预防性试验规程》中关于避雷器交直流特性测量的要求。用于测量避雷器的交流特性：泄漏全电流、阻性电流、容性电流、相位角、阻性电流峰值、全电流峰值、基波有功功率，谐波有功功率，三次谐波，五次谐波等工频参考电压下的交流特性；也可用于测量避雷器的直流特性：直流1mA下的参考电压U1mA及0.75倍参考电压下的泄漏电流值I0.75U1mA；还可用于其他各种设备的交、直流耐压试验。该装置由避雷器特性综合控制装置、试验变压器、交直流分压器、直流倍压筒、微安表等设备组成。 该装置由大屏幕液晶数字显示测试值，采用真有效值测量电路，测量数据更加准确；自带过压、过流整定保护功能，自带计时功能，自带存贮数据功能；该装置功能强大，一机多用，是避雷器生产厂家、供电部门所必须的更新换代设备。

TE9200 避雷器综合试验台

详细介绍本目录是上海徐吉电气有限公司为您精心提供

(1) 多功能于一体 可用于避雷器交、直流特性试验亦可用于其他设备的交、直流耐压试验。 (2) 大屏幕液晶数字显示测量值 采用真有效值测量电路，测量数据更加准确可靠，中文汉字显示。 (3) 保护功能齐全 电压、电流整定功能，保护更方便、更灵敏、更迅速；带计时功能，让试验更加准确、可靠进行。 (4) 产品设计美观、大气，台式结构，更适合试验室使用。 (5)高、低压电压测量，高、低压电流测量，高压侧交直流电压测量，高压测直流电流测量，多种电压、电流测量，有利于数据横向比较。

技术参数

交流高压调压控制装置参数：
输入电源	AC220V，50Hz
测量精度	电流： （2％×读数+1A）
	电压： （2％×读数+1kV）
保护精度	电流：±（5％×读数+1A）
	电压：±（5％×读数+1kV）
输出电压	0～250V可调
试验变压器参数：
额定容量	10kVA
输入电压	AC200V
输入电流	50A
输出电压	100kV
输出电流	100mA
测量输出	100V
分压器参数：
测量范围	AC：0～150kV
	DC：0～210kV
测量精度	AC：1.5级
	DC：1.0级
交流特性装置参数：
测试项目及测试范围	泄漏全电流：0～10mA 阻性电流：0～10mA 容性电流：0～10mA 相位角：0～360度 阻性电流峰值：0～15mA 全电流峰值：0～15mA 三次谐波电流：0～10mA 五次谐波电流：0～10mA 基波有功功耗：0～9999W 谐波有功功耗：0～9999W
参考输入电压	AC20V～120V
相位校正角范围	0～360度
测试精度	±（2％＋1个字）
测量范围	0～10mA
直流特性装置参数:
输出电流	2mA
输出电压	120kV
纹波系数	≤1％
测量精度	2％
