二、使用说明

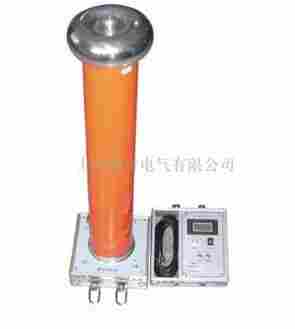

FRC系列交直流高压分压器为通用型数字高压表，由高压分压器和低压显示表构成，用电缆连接为一套完整的高压测量装置。
1、接线
本系列产品上端均压罩为高压端，可直接输入被测高压，下端有接地端，供接地使用。用电缆连接高压分压器和低压显示表，并选择相应的电压和量限即可开始测量。
2、工频高电压测量
连接测量线路后，将低压显示表功能开关切换至AC档，选择High档，直接测量工频高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。
3、直流高电压测量
连接测量线路后，将低压显示表功能开关切换至DC档，选择High档，可直接测量直流高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。
4、接地
高压分压器下端装有金属接地端，每次使用前都必须将接地端可靠接地。
注意：使用前必须检查接地。
5、允许误差
本系列产品按有关规程采用相对误差。
|
|
AC |
DC |
|
50 |
500V |
250V |
|
100 |
1000V |
500V |
|
200 |
2000V |
1000V |
6、低压仪表输入阻抗对高压分压器的影响：
本系列产品配用低压测量仪表的输入阻抗为10MW，当使用其它仪表时，应考虑其输入阻抗的影响。
7、加高压时，高压分压器及高压引线附近不得有杂物。
8、高压分压器标准分压比为K=1000。
三、注意事项
1、校准：每年至少应送上级计量部门校准一次。
2、高压分压器显示仪表面板下部的可调电位器是供校准时调整误差使用。校准时，将面板取出，加压后调整电位器即可。
技术指标:
|
型 号 |
50 |
100 |
200 |
|
|
量 限 (kV) |
AC |
50 |
100 |
200 |
|
DC |
70 |
140 |
280 |
|
|
准确度 |
AC |
1.0% |
1.0% |
1.0% |
|
DC |
0.5% |
0.5% |
0.5% |
|
|
阻 抗 |
R(MW) |
600 |
1600 |
3000 |
|
C(pF) |
400 |
200 |
150 |
|
1、允许使用环境条件
温度： 20℃±15℃
相对湿度：£80%
2、产品外形尺寸及重量
|
型 号 |
50 |
100 |
200 |
|
外形尺寸(mm) |
200´200´520 |
200´200´850 |
220´220´1160 |
|
重 量 (kg) |
6.5 |
9.5 |
13.5 |
