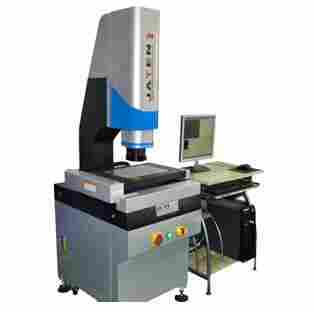

二次元影像测量仪产品介绍
二次元影像测量仪应用领域:二次元影像测量仪分为两款：带探针和无探针，在型号后的"T"字表示该款机型带有探针如：二次元JTVMS-3020T，二次元JTVMS-5030T二次元JTVMS-1510T，二次元JTVMS-2515T，二次元JTVMS-4030T

二次元影像测量仪行业应用：
二次元影像测量仪又称二次元检测仪适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。

二次元影像测量仪特点：

二次元影像测量仪具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；二次元仪器备有RS-232接口，与电脑连接后，二次元采用QuickMeasuring测量软件测绘图形进行处理及输出。

二次元-型号	JTVMS-1510(T)	JTVMS-2010(T)	JTVMS-2515(T)	JTVMS-3020(T)	JTVMS-4030(T)	JTVMS-5030(T)
金属台面尺寸(mm)	354×228	404×228	450×280	510×290	606×466	706×466
玻璃台面尺寸(mm)	210×160	260×160	306×196	360×260	450×350	550×350
运动行程(mm)	150×100	200×100	250×150	300×200	400×300	500×300
外形尺寸(mm)	600×530×950	600×550×920	690×550×1020	780×670×1060	945×646×1096	960×750×1100
Z轴升降行程	200mm
工作距离	92mm
X、Y、Z数显解析度	0.0005mm（0.5μm）
X、Y坐标示值误差	≤(3+L/200)μm
二次元影像系统	二次元摄像机：彩色1/3" CCD 二次元变焦物镜倍率：0.7~4.5X 二次元视频倍率：30X~230X 二次元物方视场：7~1.1mm 表面光源与透射光源均使用LED，亮度可调节
二次元电源	AC180~260V 50Hz
二次元测量功能	二次元标配自动测量软件，可自动寻边、去毛刺，可测贴、线、圆、圆心距、摆正等
放置台负载/尺寸	1、JTVMS-5/3020放置台：负载≧300Kg，尺寸（长宽高）：1120×730×780mm； 2、JTVMS-4030/5030二次元放置台：负载≧450Kg，尺寸（长宽高）：1250×900×780mm
