DS1102E普源示波器产品介绍
DS1102E普源示波器是上海徐吉电气有限公司生产销售DS1102E普源示波器,
DS1000E系列是一款高性能指标、经济型的数字示波器，广泛应用于教育培训、产线测试和企业科研等各个领域。
DS1102E普源示波器
详细介绍本目录是上海徐吉电气有限公司为您精心提供
产品详细介绍

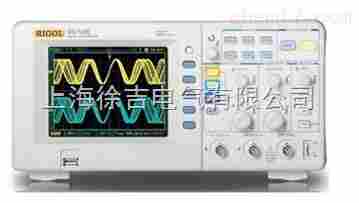

DS1102E普源示波器
产品特点
DS1000E系列是一款高性能指标、经济型的数字示波器，广泛应用于教育培训、产线测试和企业科研等各个领域。
提供2个模拟通道，高100MHz带宽，1 GSa/s实时采样率及25GSa/s等效采样率；
5.6英寸（320×234）、64k色TFT彩色液晶显示屏
1Mpts存储深度
边沿、脉宽、斜率、视频、交替触发功能
丰富的接口配置：标配USB Host，USB Device，RS-232，P/F Out，选配USB-GPIB
产品规格
| DS1102E | DS1052E | |
| 带宽 | 100MHz | 50MHz |
| 高实时采样率 | 1GSa/s | 1GSa/s |
| 大存储深度 | 1Mpts | 1Mpts |
| 高波形捕获率 | -- | -- |
| 通道数 | 2 | 2 |
| 触发功能 | 边沿，脉宽，视频，斜率，交替，码型，持续时间 | 边沿，脉宽，视频，斜率，交替，码型，持续时间 |
| 串行总线解码 | 无 | 无 |
| 波形运算 | A+B、A-B、A×B、FFT | A+B、A-B、A×B、FFT |
| 自动测量 | 峰峰值、幅值、大值、小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1 ->2上升沿、延迟1-> 2下降沿的测量 | 峰峰值、幅值、大值、小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1 ->2上升沿、延迟1-> 2下降沿的测量 |
| 输入阻抗 | 1MΩ | 1MΩ |
| 数字滤波器 | 高通、低通、带通、带阻（软件实现） | 高通、低通、带通、带阻（软件实现） |
| 显示 | 5.6英寸的TFT液晶显示，320水平×RGB×234垂直像素 | 5.6英寸的TFT液晶显示，320水平×RGB×234垂直像素 |
| 带宽限制 | 20MHz | 20MHz |
| 接口 | USB Host & Device, RS-232, P/F Out | USB Host & Device, RS-232, P/F Out |
| 尺寸 | 303mm x 154mm x 133mm | 303mm x 154mm x 133mm |
| （宽×高×深） | ||
| 重量 | 2.4kg(不含包装) | 2.4kg(不含包装)
|
