焊接端子型 RT-S6-22E

RT-S6-B用途

◎工程车辆，店里控制屏，工业、民用机械的各种输入控制等。

◎高容量、长寿命、手感舒适的基本型纽子开关。小形、紧凑、结构牢固，能承受较大的冲击不松脱，还有直流负荷的磁吹熄弧型和放滴水型可订制。

RT-S6-B特点性能

1、RT-S6-B电流规格丰富

◎3-15A范围共用4种规格可供选用，高开闭容量可达25A

2、RT-S6-B长寿命

◎机械寿命：50000次以上*

◎电气寿命：25000次以上*

（*系指1极电路的规格）

3、RT-S6-B操作轻便

◎操动摇杆时轻巧、灵活、手感舒适，操作力仅有10N(1极电路的规格)。

4、RT-S6-B外饰美观

◎操作摇杆采用黄铜镀铬处理，装饰性好，可保证长期使用不会变色。

5、RT-S6-B段子规格齐全

◎备有#6.3快接（插销）端子、焊接端子、螺钉端子规格，让接线更加方便。

6、RT-S6-B有密封型

◎普通型选配防溅入保护罩。

◎密封型符合IP67标准。

◎可定制端子部分用环氧树脂进行密封的产品，但引出导线要选定。

7、RT-S6-B可根据用户需求定制特殊的操作摇杆如加长。扁平、塑胶摇杆等。

8、RT-S6-B已通过CCC、VDE/CE、CQC、UL/CUL(CSA规格)、9000。

9、RT-S6-B符合ROHS指令。

RL7124/RL7124型微动限位开关

RL7124用途

◎食品机械、自动包装机、机床设备、输送机械、自动生产线控制、对防护要求严格的轻工业机械等。

RL7124产品简介

◎面板安装型的动作位置和RZ型相同。

◎可在机械强度高、防尘性、防滴水性要求高的场合使用

◎还有将端子用树脂固定封装的塑封端子型

乐清兰鸟RL7144/RL7144限位开关/微动开关

RL7124产品特点

1、长寿命

◎采用高效率的弹簧结构设计，机械寿命为1000万次以上。

2、机械强度高、小巧、轻便

◎安装孔间距为25.4mm，与RZ微动开关相同。

◎外壳采用有良好机械特性的塑胶材料制成，能耐受较大的冲击。

3、防尘和耐油的结构设计

◎开关主体用被压缩的橡胶圈进行密封，可保持IP64的蜜蜂等级。

◎可订制端子部分用环氧树脂进行密封的产品，但引出导线要先选定。

4、对于较大的行程有良好的缓冲、减震作用。

5、通过CCC、9000

RL7124用途

◎食品机械、自动包装机、机床设备、输送机械、自动生产线控制、对防护要求严格的轻工业机械等。

RL7121/RL7121型微动限位开关

RL7121用途

◎食品机械、自动包装机、机床设备、输送机械、自动生产线控制、对防护要求严格的轻工业机械等。

RL7121产品简介

◎面板安装型的动作位置和RZ型相同。

◎可在机械强度高、防尘性、防滴水性要求高的场合使用

◎还有将端子用树脂固定封装的塑封端子型

RL7121产品特点

1、长寿命

◎采用高效率的弹簧结构设计，机械寿命为1000万次以上。

2、机械强度高、小巧、轻便

◎安装孔间距为25.4mm，与RZ微动开关相同。

◎外壳采用有良好机械特性的塑胶材料制成，能耐受较大的冲击。

3、防尘和耐油的结构设计

◎开关主体用被压缩的橡胶圈进行密封，可保持IP64的蜜蜂等级。

◎可订制端子部分用环氧树脂进行密封的产品，但引出导线要先选定。

4、对于较大的行程有良好的缓冲、减震作用。

5、通过CCC、9000

RL7121用途

◎食品机械、自动包装机、机床设备、输送机械、自动生产线控制、对防护要求严格的轻工业机械等。

RL8112/RL8112微型限位开关

RL8112性能特点

1、RL8112结构紧凑、体积约为普通行程开关的1/3

2、RL8112全开启接线结构，使布线作业更加方便

◎一拆下端盖，端子部位完全暴露，省去了将手指插入孔中接线的麻烦。产品虽小但接线空间却很大，端子是呈阶梯状设置的，能简单进行接线操作。将电线直接用螺钉拧紧或使用U型或圆形压接端子进行接线。

3、RL8112可镀金接触点型

◎内置的开关采用了接触性能优良的触点和横杆动作的接触方式，而且经计算机进行模拟运动解析，确保动作的可靠性。尤其是可为客户除电镀金设计型，使开关更适合低电平、小振动的电路。

4、RL8112防尘、防水、耐油结构

◎机芯与罩壳采用橡胶密封垫圈，软线引出部分采用橡胶尾塞（软性密封）结构。

◎所有机型的传动部分都有橡胶套与O型圈进行密封。

△请注意：请勿在水中、油中或经常淋到水、油的地方使用。

5、RL8112通过CCC、9000

RL8169/RL8169微型限位开关

RL8169性能特点

1、RL8169结构紧凑、体积约为普通行程开关的1/3

2、RL8169全开启接线结构，使布线作业更加方便

◎一拆下端盖，端子部位完全暴露，省去了将手指插入孔中接线的麻烦。产品虽小但接线空间却很大，端子是呈阶梯状设置的，能简单进行接线操作。将电线直接用螺钉拧紧或使用U型或圆形压接端子进行接线。

3、RL8169可镀金接触点型

◎内置的开关采用了接触性能优良的触点和横杆动作的接触方式，而且经计算机进行模拟运动解析，确保动作的可靠性。尤其是可为客户除电镀金设计型，使开关更适合低电平、小振动的电路。

4、RL8169防尘、防水、耐油结构

◎机芯与罩壳采用橡胶密封垫圈，软线引出部分采用橡胶尾塞（软性密封）结构。

◎所有机型的传动部分都有橡胶套与O型圈进行密封。

△请注意：请勿在水中、油中或经常淋到水、油的地方使用。

5、RL8169通过CCC、9000

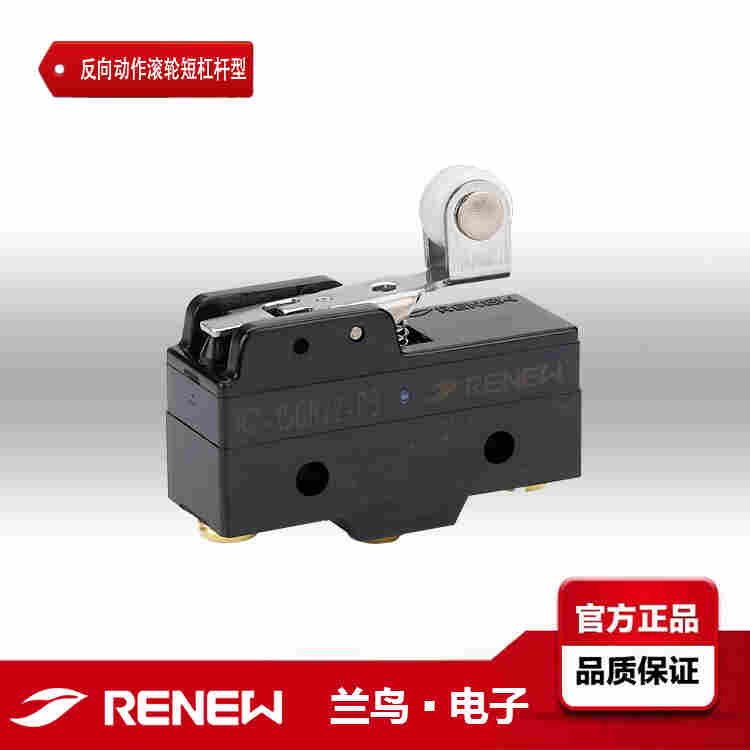

RZ-15GR22-B3/RZ-15GR22-B3微动开关

RZ-15GR22-B3特点

◎断路容量达15A，且重复精度高。

◎传动形式极其丰富，可根据用户要求定制特殊规格。

◎标准型中还有微小负载用的系列和防滴水型系列。

◎为保护端子部位安全，配备了各种端子保护罩，另外可选用防滴水端子型的产品。

RZ-15GR22-B3性能

1、RZ-15GR22-B3额定电流开闭容量为15A（可定制容量为25A，250VAC的开关）

2、RZ-15GR22-B3高精度、长寿命

◎动作位置精度高达±0.4mm

◎机械寿命：2000万次以上

3、RZ-15GR22-B3传动形式丰富，可根据客户要求定制传动杠杆或传动装置。

4、RZ-15GR22-B3 M4螺钉端子备有防滑齿垫圈（-B3）、杯口垫圈（-B）、弹垫圈（-B5）等垫圈型，规格可供选择，使接线更加方便。

5、RZ-15GR22-B3备有多种端子保护罩和防爆/静电屏蔽防护罩可供选择，使安全更有保障。

6、RZ-15GR22-B3通过UL/CUL(CSA规格)、CQC、CE、CCC、9000

7、RZ-15GR22-B3符合ROHS指令

   用途：

  ◎输送设备、包装设备、纺织设备、塑料机械、脚踏开关等。

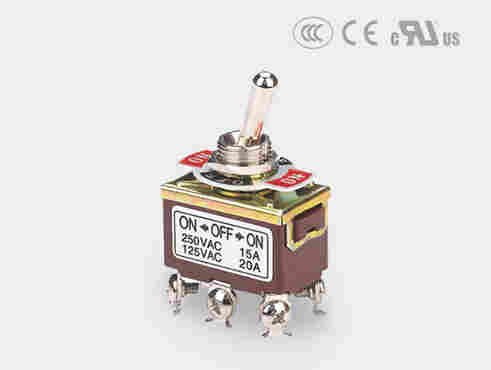

RT-S6-24B产品简介

◎高容量、长寿命、手感舒适的基本型纽子开关。小形、紧凑、结构牢固，能承受较大的冲击不松脱，还有直流负荷的磁吹熄弧型和放滴水型可订制。

RT-S6-24B特点性能

1、RT-S6-24B电流规格丰富

◎3-15A范围共用4种规格可供选用，高开闭容量可达25A

2、RT-S6-24B长寿命

◎机械寿命：50000次以上*

◎电气寿命：25000次以上*

（*系指1极电路的规格）

3、RT-S6-24B操作轻便

◎操动摇杆时轻巧、灵活、手感舒适，操作力仅有10N(1极电路的规格)。

4、RT-S6-24B外饰美观

◎操作摇杆采用黄铜镀铬处理，装饰性好，可保证长期使用不会变色。

5、RT-S6-24B段子规格齐全

◎备有#6.3快接（插销）端子、焊接端子、螺钉端子规格，让接线更加方便。

6、RT-S6-24B有密封型

◎普通型选配防溅入保护罩

◎密封型符合IP67标准

◎可定制端子部分用环氧树脂进行密封的产品，但引出导线要选定。

7、RT-S6-24B可根据用户需求定制特殊的操作摇杆如加长。扁平、塑胶摇杆等

8、RT-S6-24B已通过CCC、VDE/CE、CQC、UL/CUL(CSA规格)、9000。

9、RT-S6-24B符合ROHS指令。

用途：

 工程车辆。电力屏，工业、民用机械的各种输入控制等。

乐清兰鸟RL7144/RL7144限位开关/微动开关

RX-10GW22-B3特点

◎为了在触点机构中有效使用磁吹熄弧，内置了磁铁。

◎另有防滑齿垫圈型（-B3），杯口垫圈型（-B）、弹垫圈型（-B5）等规格可供选择

RX-10GW22-B3性能

1、RX-10GW22-B3允许操作速度0.1mm-1m/秒*

2、RX-10GW22-B3绝缘电阻100MΩ（DC500V兆每欧表）

3、RX-10GW22-B3寿命

◎机械100万次以上

◎电气10万次以上

4、RX-10GW22-B3已通过通过UL/CUL(CSA规格)、CQC、CE、CCC、9000

*在针状按钮型的情况下

注：开关操作伴随有低速、高速和冲击，或在高温多湿环境下使用时，寿命及性能会因负载容量而显著降低。

RX-10GW22-B3注意事项

◎请将共用（COM）端子作为+极性使用。（极性相反则无法切断）

◎在感性负载下使用时，电弧吹消力会随着电流而变化，因此变成0.6-1.2A时，或者时间常数L/R过7ms时，请同时使用消弧电路。

◎由于内置了磁铁，在使用中必须注意以下几点：

(1)请不要直接安装在磁性体上。

(2)请不要施加1000m/s2以上的冲击。

(3)请不要放置在磁场中。

(4)在磁铁附近容易附着铁屑，造成动作不良。因此请不要在有铁粉、铁屑的地方使用。

(5)请不要施加可能减少磁通的热冲击。

◎为了防止因使用条件而出现的异常腐蚀，设置了通气孔。因此，在尘埃多的地方使用请设置防尘装置。

◎不要改变传动杠杆的动作位置。可能会导致动作不良。

用途：

于直流电源的机械、设备等。
