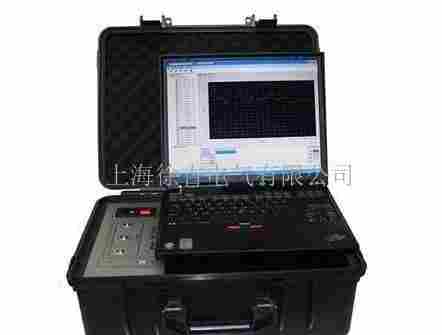

SGBX-K变压器绕组变形测试仪(一体机)产品介绍
SGBX-K变压器绕组变形测试仪(一体机)是上海徐吉电气有限公司生产销售SGBX-K变压器绕组变形测试仪(一体机),SGBX-K变压器绕组变形测试仪为工控一体机，15寸大显示屏更方便图形的清楚显示。40秒速度测试，大大节省测试时间，提高工作效率。
SGBX-K变压器绕组变形测试仪(一体机)详细介绍
本目录是上海徐吉电气有限公司为您精心提供
主要技术特点：
SGBX-K变压器绕组变形测试仪分为A和B两个系列，A、B系列都为高端一体机，B系列可三相自动测试。
采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
工控一体机，15寸大显示屏更方便图形的清楚显示。
40秒速度测试，大大节省测试时间，提高工作效率。
频率精度非常高，精度高于0.001% 。
数字化频率合成，频率稳定性更高。
5000V电压隔离、充分保护测试电脑安全。
内置工控机，操作和携带更便捷。
分析软件采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。
采用数据库保存测试数据，对测试数据的管理简洁方便。
可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
分析软件的软件、硬件指标满足国标DL/T911-2004。
软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。
软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。
主要技术指标
测量速度：单相绕组40秒-2.5分钟
输出电压：Vpp-10V（25V），测试中自动调整
输出阻抗：50Ω
输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）
扫频范围：10Hz－2MHz 或 10Hz－10MHz（选配）
频率精度： 0.001%
扫频方式：线性或对数，扫频间隔和点数可任意设置
曲线显示：幅频曲线（相频曲线，选配）
测量动态范围宽：－120dB～20dB
供电电压：AC220V±10%
主机尺寸：长*宽*高 380*100*300mm
主机重量：仅5kg
