隧道工程项目衬砌施工是比较核心的一个方面，做好隧道工程衬砌处理才能够保障其整体运行安全性和稳定性，避免在后续隧道工程项目施工中可能面临的各类隐患问题，提升通行效率。但是在隧道工程衬砌处理过程中，其存在的病害威胁同样也是比较多的，为了保障衬砌威胁得到较好控制，必须要加强全面分析把关。
隧道拱顶带模注浆设备厂家
隧道拱顶带模注浆制浆一体机注浆结束清理工作
（1）将未使用完的注浆材料拉回到干燥位置贮存，并采取必要的隔离和防潮措施。
（2）隧道内有排水设施的，可在隧道内清洗制浆注浆机、注浆管道；隧道无排水设施的，将设备拉到隧道外位置进行设备清洗。
（3）拆卸注浆连接头，并及时堵塞RPC注浆管管口，防止漏浆。
|
生产能力 |
8 m3/h |
工作压力 |
8 MPa |
|
注浆机功率 |
11 KW |
搅拌桶功率 |
4 KW |
|
吸浆口直径 |
76 mm |
排浆口直径 |
32 mm |
|
外形尺寸 |
1800*1700*1100 mm |
整机重量 |
800 kg |
台车安装拱顶带模注浆机
结构新颖、构思；避免了灌注稠浆较困难的不足，使用安全方便、效率高。本机主要由搅拌机构、增压机构及电控系统等组成，其特点如下：
1、操作维护简单，可靠性高，采用进口电器配置，综合维护费用低，灌浆效率高。
2、整机结构紧凑，轮式设计、移动方便，售后有保障。
3、自带搅拌机构、搅拌和注浆可同时工作，提高工作效率；搅拌机构有自动和手动搅拌两种功能。
4、灌浆液水灰比范围大，可连续轻松搅拌、输送及灌注水泥浆、砂浆、灰浆、灌浆料等，特别适宜高浓度设计要求的稠浆。
5、可灌注浆液灰比、骨料砂浆粒径范围宽，易损件-定子耐磨性好。
6、压力稳定，无脉冲，可连续灌浆，避免了活塞泵过大的瞬时脉动压力。
7、被动升压，当浆液灌满后，压力逐渐升高，便于控制和保持灌浆压力。
8、螺旋传动，压力可调，灌浆压力达到设计压力后，可反转卸压。

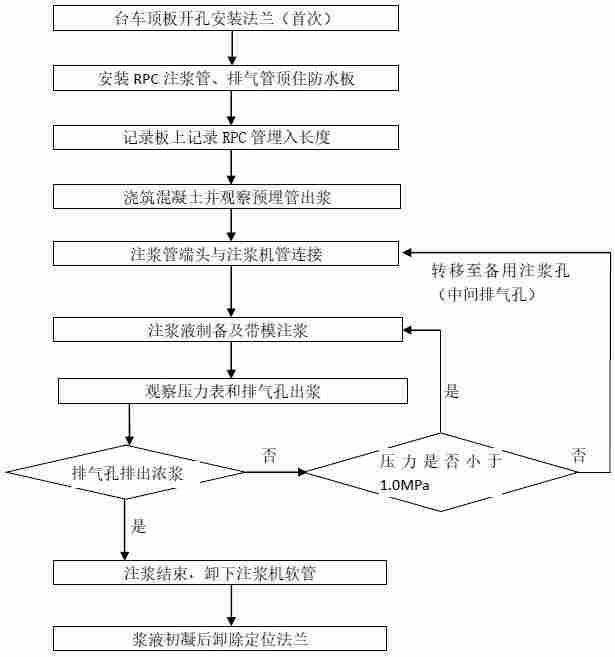

拱顶带模注浆工艺图
拱顶带模注浆泵
在隧道施工过程中，要求采用带模注浆技术，但高流动性微膨胀高强砂浆价格较高，施工成本大。为保障工程质量，降低施工成本，学与中铁一局联合组建研发团队，经过两个多月的实验研究，攻克了二衬带模注浆高流动性、高抗折抗压强度、高抗渗等关键技术，解决了二衬带模注浆泵送性差，硬化后收缩大，与二衬混凝土粘结性差，材料组成与制备等关键问题，研发的高流动性微膨胀高强浆液在银西铁路甘宁段站前工程yxzq-4标段贾源隧道进行了现场带模注浆工艺试验，工作性良好，早期强度及28d强度、经济性等技术指标均达到或过预期目标。

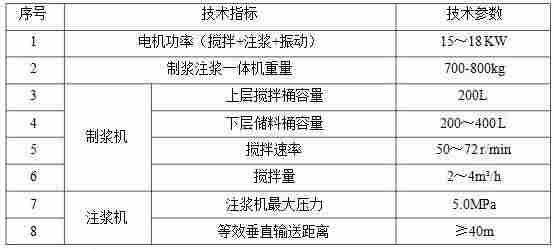

拱顶带模注浆机参数表

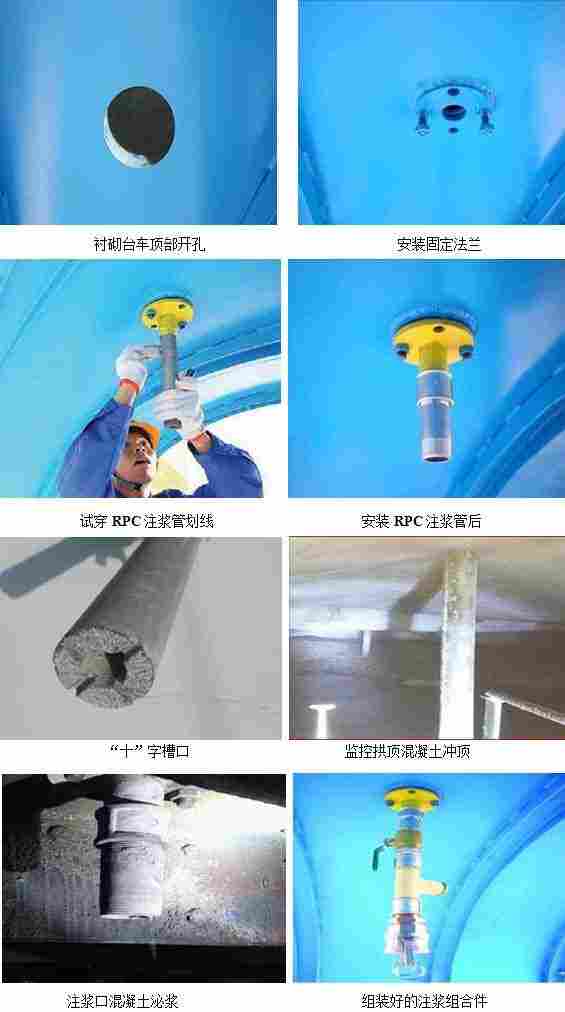

注浆口混凝土泌浆观察记录
注浆管埋设完毕，即可开始浇筑混凝土。拱顶混凝土浇筑时，观察各注浆口是否泌浆，必要时辅以钝头圆钢筋确定管内出浆情况，以确定混凝土是否达到注浆管出浆口位置。各注浆孔出浆以及端模混凝土饱满后，认为混凝土基本完成冲顶。拱顶混凝土浇筑完毕，及时对注浆口进行清理和防堵措施，避免注浆管堵塞。
拱顶混凝土浇筑完毕宜尽早进行拱顶注浆，原则上不迟于混凝土浇筑完毕12h。

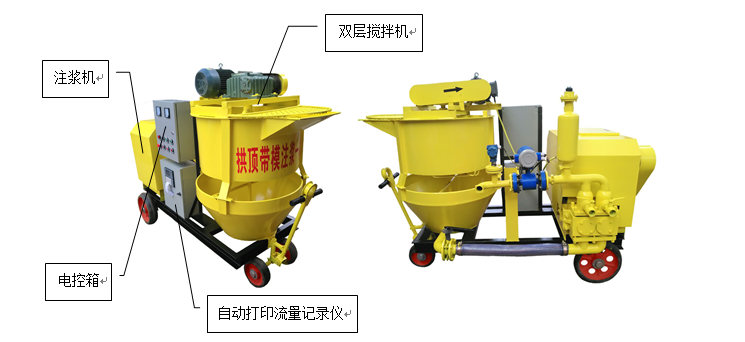

设备图
质量检查及验收
1、拱顶带模注浆的质量检验分施工前检验、施工过程检验、施工后检验。
2、施工前检验项目应全部合格后方可施工；施工过程检验项目出现不合格时，应分析原因，及时调整，待合格后方可继续施工；施工后检验项目应和施工前、施工过程检验项目共同作为质量评定和验收的依据。
3、微膨胀注浆料保质期三个月，过保质期不得使用。微膨胀注浆料贮存时须采取防潮防雨措施
