带陶瓷测量单元的压力变送器:易福门PX3222
产品描述:
用于移动机器的耐用设计
准确的模拟输出
高负载保护，长期稳定性
高于 1 亿次压力周期的使用寿命
较高的抗冲击和振动能力

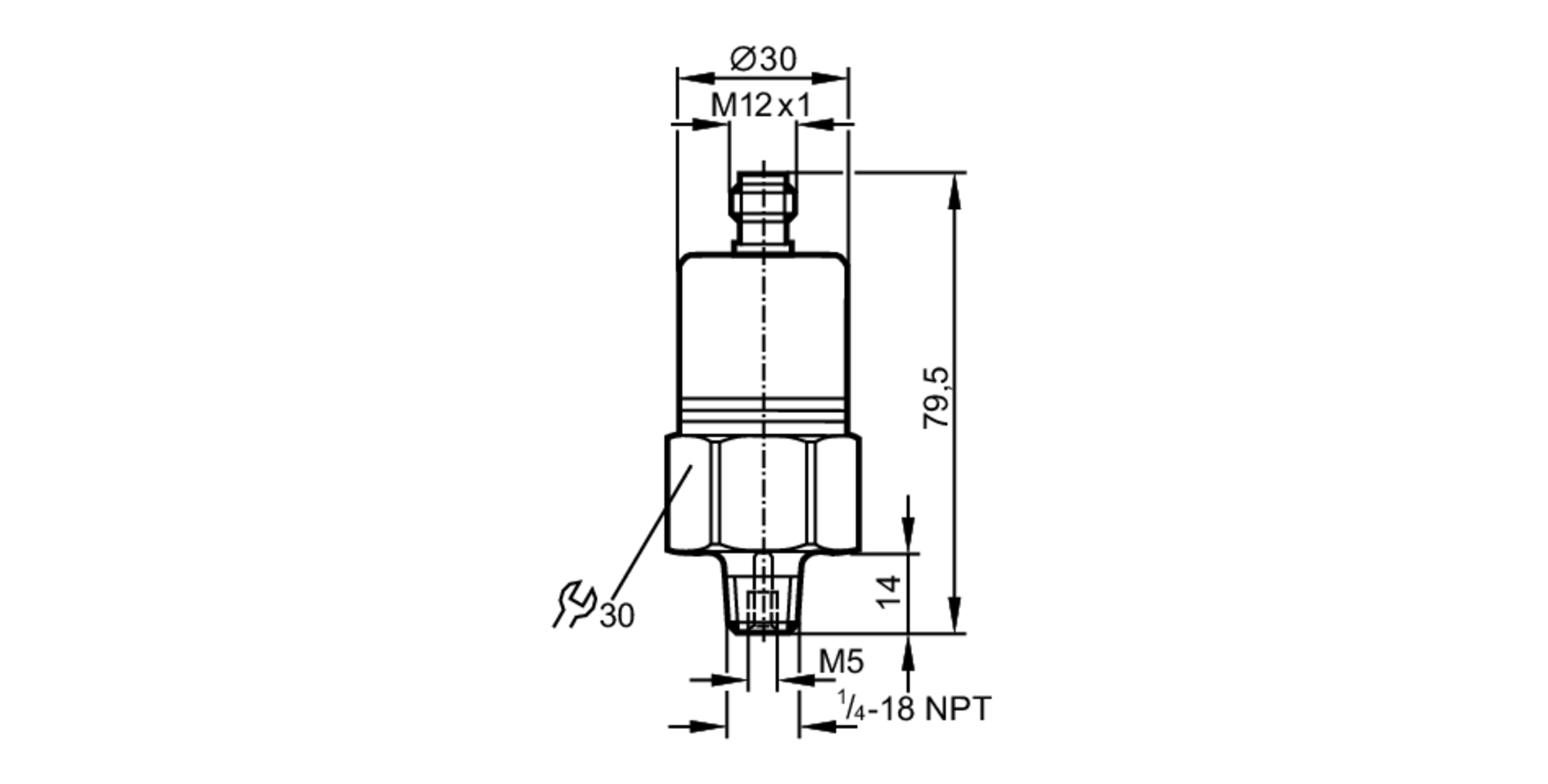

参考尺寸图片
应用
介质 液体和气体介质
由条件地适用于 当介质是气体，应用范围的压力大值 25 bar。
介质温度 [°C] -25...90
抗压强度 [psi] 4350
爆破压力小值 [psi] 9400
压力 相对压力
电气数据
工作电压 [V] 9.6...32 DC
绝缘电阻小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 是
输出
输出数量 1
输出信号 模拟信号
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载大值 [Ω] 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA)
过载保护 是
测量/设定范围
测量范围 [psi] 0...1000
精度/偏差
重复精度 [测量范围值的%] < 0,15; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%] < ± 0,35 (BFSL) /
< ± 0,75 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)
长时间稳定性 [测量范围值的%] < ± 0,05; (每6个月)
温度系数零点 [测量范围值的百分比 / 10 K] 0,2; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K] 0,3; (0...80 °C)
反应时间
阶跃函数响应时间 模拟输出 [ms] 3
工作条件
环境温度 [°C] -25...80
存储温度 [°C] -40...100
外壳防护等级 IP 68; IP 69K
