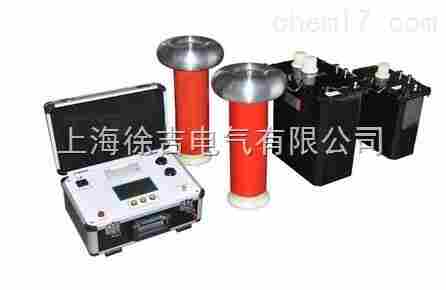

ZSVLF-Z 低频高压发生器产品介绍
ZSVLF-Z 低频高压发生器Z是上海徐吉电气有限公司生产销售SVLF-Z 低频高压发生器，
电气设备的高压耐压试验是《绝缘预防性试验》规定的重要项目。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz低频测试技术，其中0.1Hz低频技术是新技术，是当前国际电工委员会的技术。
ZSVLF-Z 低频高压发生器
详细介绍本目录是上海徐吉电气有限公司为您精心提供
产品详细介绍
低频高压发生器、0.1Hz低频高压发生器、程控低频高压发生器、低频交流高压试验装置、低频耐压试验装置
1、技术：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化;
2、操作方便：接线简单，傻瓜式操作;
3、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠;
4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠;
5、采用了高低压闭环负反馈控制电路，输出无容升效应;
6、配置齐全：液晶汉字显示，自动存储，自动打印;
7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大;
8、体积小、重量轻：十分利于户外作业。
表一：
| 型号 | 额定电压 | 带载能力 | 电源保险管 | 产品重量 |
| ZSVLF-30KV | 30kV/20mA （峰值） | 0.1Hz,≤0.5μF～1.1μF | 5A | 控制器：4㎏ 升压体：25㎏ |
| 0.05Hz,≤0.5μF～2.2μF | ||||
| 0.02Hz,≤0.5μF～5.5μF | ||||
| ZSVLF-50KV | 50kV/30mA （峰值） | 0.1Hz,≤0.5μF～1.1μF | 7A | 控制器：4㎏ 升压体：50㎏ |
| 0.05Hz,≤0.5μF～2.2μF | ||||
| 0.02Hz,≤0.5μF～5.5μF | ||||
| ZSVLF-60KV | 60kV/30mA （峰值） | 0.1Hz,≤0.5μF | 9A | 控制器：4㎏ 升压体1（30kV）：25㎏ 升压体2（30kV）：25㎏ |
| 0.05Hz,≤0.5μF～1μF | ||||
| 0.02Hz,≤0.5μF～2.5μF | ||||
| ZSVLF-80KV | 80kV/30mA （峰值） | 0.1Hz,≤0.5μF | 12A | 控制器：4㎏ 升压体1（30kV）：25㎏ 升压体2（50kV）：50㎏ |
| 0.05Hz,≤0.5μF～1μF | ||||
| 0.02Hz,≤0.5μF～2.5μF |
| 输出额定电压 | 参见表1 | |
| 输出频率 | 参见表1 | 0.1Hz，大1.1 μf |
| 0.05 Hz 大2.2 μf | ||
| 0.02 Hz 大5.5 μf | ||
| 测量精度 | 1% | |
| 电压正，负峰值误差 | ≤3％ | |
| 电压波形失真度 | ≤5％ | |
| 使用条件 | 户内、户外 | |
| 温度 | -10℃～+40℃ | |
| 湿度 | ≤85％RH | |
| 电源 | 交流50 Hz，220V ±5% | |
| 电源保险管 | 参见表1 | |
| 名称 | 说明 | 数量 |
| 高压连接电缆 | / | 1根 |
| 低压连接电缆 | / | 1根 |
| 电源线 | / | 1根 |
| 电源保险管 | / | 10只 |
| 放电棒 | / | 1根 |
| 说明书 | / | 1本 |
| 检验报告 | / | 1份 |
| 合格证 | / | 1张 |
