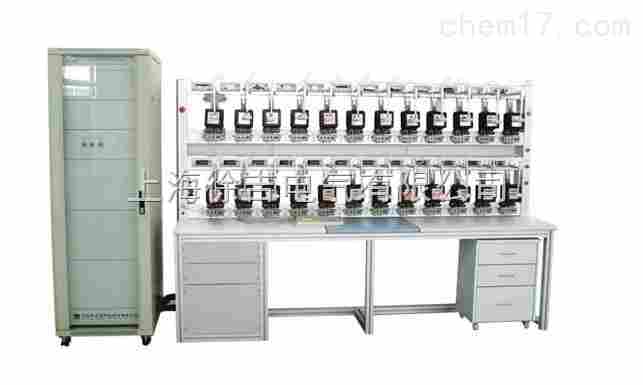

SXDB-J-D系列单相电能表装置产品介绍
SXDB-J-D系列单相电能表装置S是上海徐吉电气有限公司生产销售XDB-J-D系列单相电能表装置，
SXDB-J-D单相电能表装置是根据标准和规程制造的设备。各项功能、技术指标及性能满足各类（机械式、机电一体式、全电子式）单有功电能表的、校验和功能试验。符合JJG307-2006（机电式交流电能表规程）、JJG596-1999（电子式电能表规程）。满足JJG 597-2005（交流电能表装置规程）、DL460-2005（交流电能表校验装置规程）等规程
SXDB-J-D系列单相电
产品详细介绍
SXDB-J-D系列单相电能表装置性能特点
◆ 可以进行电压影响、频率影响、谐波影响、逆相序影响、电压不平衡影响、倾斜影响、外磁场影响等影响量引起的改变量的测定
◆ 自动对色标，以减少潜动、启动试验的时间
◆ 按规程要求自动计算起动试验等待时间和潜动试验等待时间
◆ 可采用三种方式进行走字检校电表常数试验①按脉冲进行②按时间进行③按起止电量进行，并可分时段不同负荷进行
◆ 自动进行数据修约，打印各种报表，并可按用户要要求随意定制表格形式
◆ 支持：条码输入，误差曲线图，误差上下限设置，多种方案，管理设备权限等
◆ 光电采样器可集中翻转
◆ 可显示同相电压、电流的波形图；可设置和测量2~21次谐波，测量失真度
◆ 既可使用计算机自动检表，也可通过小键盘手动检表
◆ 系统误差修正功能，自动扣除装置综合误差
◆ 自动故障检测，保护功能完善，防止误操作带来的危害
◆ 具有RS485和RS232通信接口
SXDB-J-D系列单相电能表装置技术参数
◆ 装置准确度等级0.1级
◆ 装置配标准表等级0.1级
◆ 电压量程220V
◆ 电流基本量程1A、1.5A、2.5A、3A、5A、10A、20A、80A
◆ 输出电压、电流0～120%范围内连续可调
◆ 输出频率45～65Hz，调节细度0.1Hz
◆ 相位调节范围0.0°～359.9°，调节细度0.1°
◆ 电压输出容量：200VA
◆ 电流输出容量轻载：150VA，重载：300VA
◆ 波形失真度：<1%
◆ 功率稳定度优于0.05%/3分钟（PF=1）
◆ 可同时校表数量12块
◆ 大功耗：2000VA
◆ 电压试验点五个：115%、110%、、90%、80%
◆ 电流试验点十个：600%、400%、300%、200%、150%、、50%、20%、10%、5%
◆ 相位试验点五个：COSφ=0.5C、0.8C、1、0.8L、0.5L
◆ 标准表额定脉冲：高频10KHz、低频1Hz
使用说明
使用说明：
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
☉ 详细操作说明书下载
