济南供应ST-400B 电缆故障定位电桥

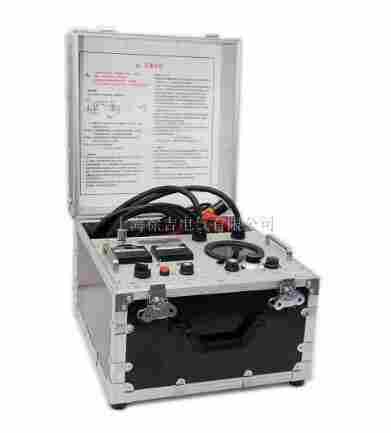

济南供应ST-400B 电缆故障定位电桥产品介绍
济南供应ST-400B 电缆故障定位电桥是由上海徐吉电气有限公司专门生产销售济南供应ST-400B 电缆故障定位电桥,ST-400B 电缆故障定位电桥报价 ST-400B 电缆故障定位电桥基于MURRAY电桥原理而设计，适用于敷设后各种电线电缆的击穿点（低阻、高阻及闪络型击穿）及没有击穿但绝缘电阻偏低点的定位。当然，也可用于电缆厂内各种线缆的缺陷点定位。 与ST-400A相比， 增加了“高压合”、“按下接入电桥”按钮、电流不稳定及干扰指示等相关功能，以防止某些误操作造成仪器的损坏。

济南供应ST-400B 电缆故障定位电桥详细介绍
本目录是上海徐吉电气有限公司为您精心提供

ST-400B 电缆故障定位电桥技术特点

• 设备采用开关电源构成高压恒流源，空载电压15kV，短路电流30mA，体积小，重量轻。

• 采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。电缆通过编织屏蔽层可靠接地，面板上操作钮处于地电位，通过绝缘杆操作电桥。

• 面板上的操作钮处于地电位，通过绝缘杆操作电桥。

• 特别设计的双芯高压橡皮测量电缆，铜网编织屏蔽层可靠接地, 使用安全。四端电阻测量法避免了引线电阻引入的误差。

• 高压恒流源和电桥集成在一个便携式铝合金箱内。设备电压高、重量轻、操作方便。

• 与波反射法相比，电桥平衡法没有盲区，特别适用于判断短电缆及靠近端头的击穿点、波特性不好的故障点等，操作容易。

ST-400B 电缆故障定位电桥功能

ST-400B具有三种功能：

1. 直流耐压试验：ST-400B可输出0－15kV直流电压，可用于电缆直流耐压试验。

2. 烧穿故障点：烧穿及降低高阻及闪络型故障点的电阻。

3. 故障预定位：利用电桥原理进行预定位，四端电阻测量法避免了引线电阻引入的误差。

ST-400B 电缆故障定位电桥技术指标

• 直流输出         两档：0-5kV，0-15kV
•   短路电流        30mA
•   定位比例精度    ±（0.2%L+1）m
•   重量            17kg
•   体积            38cm×42cm×33cm
•   工作电源        工频220V±15％
