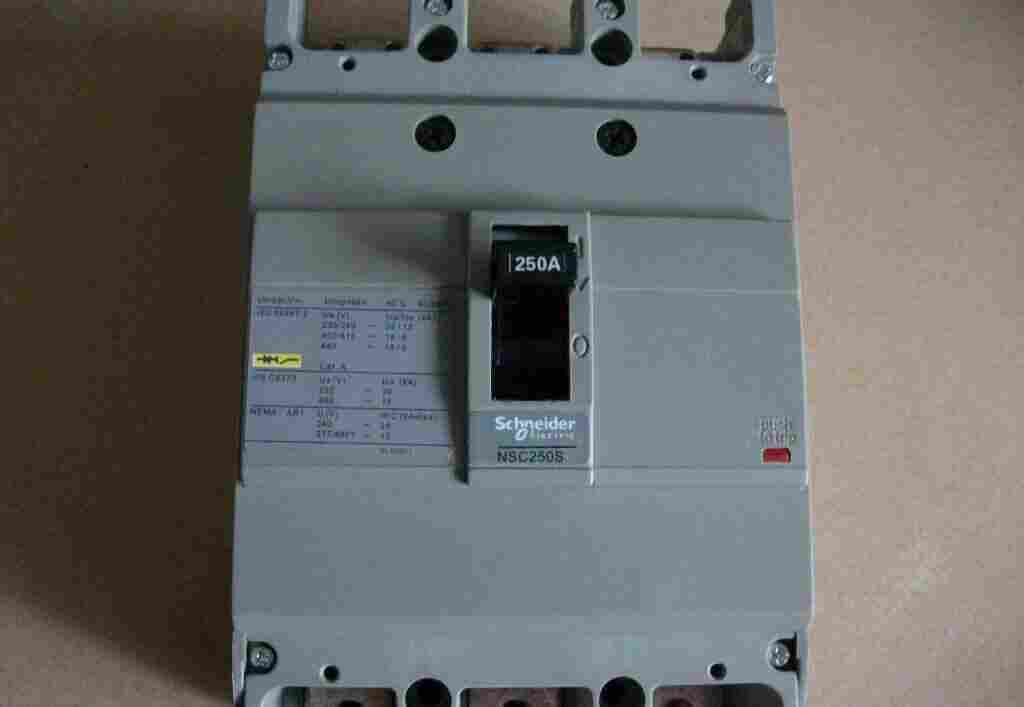

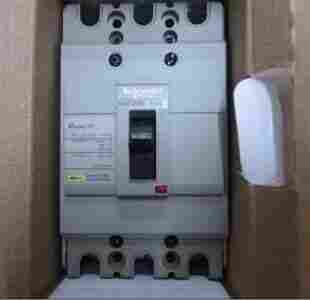

施耐德()塑壳断路器NSC250TSHD3PNX
产品描述：
订 货 号：NSC250TSHD3PNX
国别：
产品产地 ：
产品体积：[立方米]
产品重量：0.17[千克]
产品单位 ：台
塑壳断路器选用事项
额定绝缘电压
额定绝缘电压是设计断路器的电压值，电气间隙和爬电距离应参照此值而定。有些断路器没有明确规定额定绝缘电压，应将额定工作电压中大值视作额定绝缘电压，在任何情况下，大额定工作电压不过额定绝缘电压，断路器的额定绝缘电压与工频试验电压见表1。
额定工作电压是指通断能力以及使用类别相关的电压值，塑壳断路器的额定工作电压多为50Hz、380V，但也有50Hz、600V，额定工作电压380V、50Hz的塑壳断路器，不允许用到660V或1140V的电源电压上。
额定控制电源电压是塑壳断路器装分励脱扣器及电动机构附件时的电压。有交流和直流两种电压，选用时一定注明交流或直流。
额定极限短路分断能力
额定极限短路分断能力是指规定条件下的分断能力。按规定的试验程序动作之后，不考虑断路器继续承载它的额定电流。
额定运行短路分断能力是指规定条件下的分断能力。按规定的试验程序之后，须考虑断路器继续承载它的额定电流。
为了满足不同用户需要，现在国内许多断路器生产厂家，对于同一壳架等级额定电流的短路分断能力分为不同级别，例如常熟开关厂CM1-100分为C基本型(25～35kA)、L标准型(35～50kA)、M较高分断型(50～75kA)、H高分断型(85～100kA)。用户在选用时，要符合断路器的极限短路分断能力，线路预期短路电流就能满足要求，不必人为地加上保险系数，以免造成浪费。
