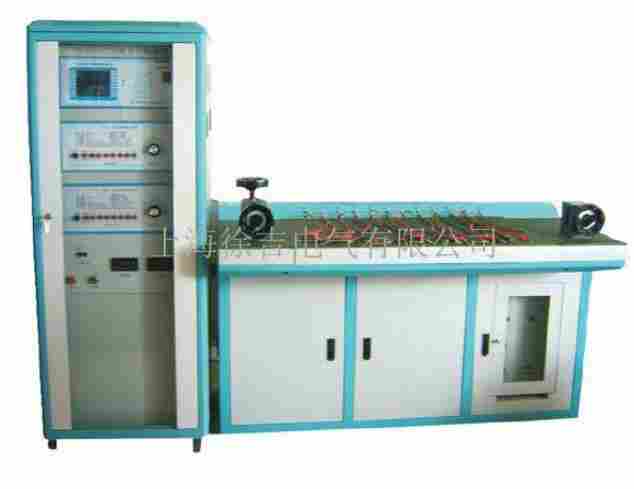

杭州供应HGQH-H 极速多台位互感器装置

杭州供应HGQH-H 极速多台位互感器装置产品介绍

杭州供应HGQH-H 极速多台位互感器装置是上海徐吉电气有限公司生产销售杭州供应HGQH-H 极速多台位互感器装置,

杭州供应HGQH-H 极速多台位互感器装置详细介绍

本目录是上海徐吉电气有限公司为您精心提供

产品别称

极速多台互感器装置  互感器装置





产品特性

（1）该装置调节采用了程控源技术，使测试点的定位更加迅速、准确。
（2）该装置在多只电流互感器测量速度方面有了质的提高，在3-5分钟的时间里可测量十二只任何变比的电流互感器。
（3）该装置配置了1A、5A的标准电流互感器，电流负荷箱配置了1A、5A负载值2.5VA-80VA，电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
（4）该装置可进行互感器的规程和非规程的测量，测量时用户可对任何百分点的测量。

产品参数

温 度：5°C~40°C
相对湿度：<80%（25°C）
海拨高度：<2500m
电源频率：50Hz ±0.5Hz
电源电压：220V±5V
HGQH-H极速互感器校验仪相关参数
1.测量范围：
同相分量（%）：0.0001~200.0分辨率：0.0001
正交分量（分）：0.001~999.9分辨率：0.001
阻抗（W）：0.0001~60.0分辨率：0.0001
导纳（ms）：0.0001~60.0分辨率：0.0001
2.基本误差：
同相分量：DX=±（X×2%+Y×2%±2个字）
正交分量：DY=±（X×2%+Y×2%±5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表：1级
3.工作范围：
电流：（1%-149%）In （In=5A）
（5%-149%）In （In=1A）
4.工作负荷：
电流：To对Tx<0.12Wcosj=1
5.极性错误指示
额定工作电流的5%以上，误差过180%时，应有极性指示。
注意:如果大于额定工作电流的10%以上,仍未出现应有的极性指示,说明软件有故障,请不要再增加电流,以免烧坏仪器.
6.变比错误指示
额定工作电流的5%以上，误差过30%而小于180%时，应有变比错误指示。
7.绝缘和耐压试验及说明：
端子Tx和（）端子相通
K和D端子均与（）端子不通
电源插座对外壳能承受1.5KV，1min耐压

名称	说明	数量
仪器电源线	/	1根
备用保险管	/	2个
RS232连接线	/	1根
装置连接导线	/	1套
说明书	/	1本
检验报告	/	1份
合格证	/	1张
