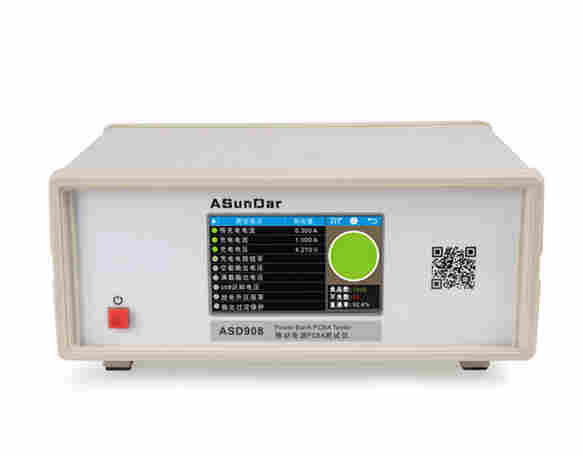

产品简介：ASD908 移动电源PCBA 测试仪主要用于移动电源PCBA 的功能测试、性能评估。内 部集成了1 个电源模块、1 个可编程模拟电池模块和2 个独立的可编程电子负载模块，单 台设备可完成移动电源PCBA 绝大部分功能测试。可用于移动电源PCBA 生产线测试、品 质性能评估等工作。
| 产品简介 | ASD908 移动电源PCBA 测试仪主要用于移动电源PCBA 的功能测试、性能评估。内部集 | |||
| 功能特点 | 功能齐全：单台设备可完成移动电源PCBA 绝大部分测试工作；
| |||
| 技术规格 | 内置数控电源模块参数 | 项目 | 参数 | 规格指标 |
| 输出 | 电压 | 0-6V | ||
| 电流 | 0-3.0A | |||
| 设定解析度 | 电压 | 1mV | ||
| 电流 | 1mA | |||
| 设定度(@25°C) | 电压 | 0.05% +2mV | ||
| 回读分辨率 | 电压 | 1mV | ||
| 电流 | 1mA | |||
| 回读度(@25°C) | 电压 | 0.05% +2mV | ||
| 电流 | 0.15% +4mA | |||
| 负载调整率 | 电压 | <0.06% | ||
| 电源调整率 | 电压 | <0.05% | ||
| 纹波&噪音 | 电压 | <10mVp-p | ||
| 内置模拟电池模块参数 | 输入（充电） | 电压 | 1.5-5V | |
| 电流 | 0-4A | |||
| 输出（放电） | 电压 | 1.5-5V | ||
| 电流 | 0-6A | |||
| 设定解析度 | 电压 | 1mV | ||
| 电流 | 1mA | |||
| 回读分辨率 | 电压 | 1mV | ||
| 电流 | 1mA | |||
| 设定度(@25°C) | 电压 | 0.05% +2mV | ||
| 回读度(@25°C) | 电压 | 0.05% +2mV | ||
| 电流 | 0.15% +4mA | |||
| 负载调整率 | 电压 | <0.06% | ||
| 电源调整率 | 电压 | <0.05% | ||
| 内置数控电子负载模块参数（Load1/Load2 通道） | 输入 | 电压 | 0-10V | |
| 电流 | 0-4A | |||
| 设定解析度） | 电压 | 1mV | ||
| 电流 | 1mA | |||
| 电阻 | 0.1R | |||
| 回读分辨率 | 电压 | 0-5V 1mV 5-10V 10mV | ||
| 电流 | 1mA | |||
| 回读度(@25°C) | 电压 | 0.05% +2mV | ||
| 电流 | 0.15% +4mA | |||
| 整机参数 | 电网输入 | 电压范围 | 100Vac~240Vac | |
| 频率范围 | 47-63Hz | |||
| 仪器尺寸 | H*W*D | 140mm*315mm*275mm | ||
| 包装尺寸 | H*W*D | 205mm*385mm*350mm | ||
| 重量 | 净重 | 4.895Kg | ||
测试治具安装连接：测试治具内部参照PCBA 与总线端口连接图（参考图3、图4），将测试探针 与测试治具总线端口连接（大电流用粗线连接）。电池正负极探针用大电流探针和粗导线连接；总线第 7PIN 和9PIN 连接自动测试限位开关；总线第8PIN 和9PIN 连接启/停开关；其余端口参照图3、图4 端口一一对应连接即可。
ASD908 与测试治具连接：参照图5，将25PIN 总线电缆分别连接ASD908 测试仪与测试治具； 将ASD908 测试仪电池输出端用红、黑对接线分别连接到测试治具电池输入端口，注意红色（正极） 和黑色（负极）正确连接，不要接反。注意：电池用粗导线连接是为了减少导线压降，提高测试精度。
将ASD908 移动电源PCBA 测试仪连接好市电，按下电源开关，这时LCD 显示开机LOGO，如图3， 等待约几秒钟开机预热后，移动电源测试仪初始化并进入选择模式界面，如图4，此时已经顺利开机， 点击测试图标进入测试模式界面，点击调试图标进入调试模式界面，点击设置图标进入设置界面。
进入测试界面如图5 所示。右上角为功能键，分别为调试键、设置键、返回键，选择对应的功能会进入 相应的功能界面。左上角为启/停键，按启/停键（或按测试治具上的启/停键），开始测试（停止时）或暂 停测试（测试时）。显示界面中间区域分别为测试项目和实际测试值，过一页通过上翻键、下翻键可查看 其他页面的测试项目和实际测试值。右下角是测试PCBA 的计数区，计数区计数方法为开启自动测试键一 次，测试通过良品数增加1 否则不良数增加1（不断开自动测试键，按启/停键重新测试通过可转换为计良 品数），不重复计数。当前测试的计数参数，可以通过双击参数区将参数清零，重新开始计数。
测试模式：用于生产线测试人员测试移动电源PCBA 的充电参数、放电参数及其他参数是否在额定的 范围内。将PCBA 装入测试治具锁定好，即开始自动测试，所有测试项目按已选择、排序的顺序从上到下 开始测试，显示界面左边为测试状态区，正在测试的项目显示绿色三角图标，未测试的项目显示灰色圆圈图 标，测试通过的项目显示绿色圆圈图标，未测试通过的项目显示红色圆圈图标，当测试完毕，所有测试的参 数在设置的范围内会显示大的绿色图标，同时蜂鸣器短响一声，有不在范围内则显示大的红色图标，同时蜂 鸣器长响一声，方便测试人员快速判断。当有测试不良品，可以按启/停键重新测试，若测试通过，显示大 的绿色图标，同时蜂鸣器短响一声，并且对测试计数参数加以修正。
提示：测试前请检查机型选择是否正确及是否设置好相应的测试项目、参数。
进入调试界面如图6 所示。右上角为功能键，分别为测试键、设置键、返回键，选择对应的功能会进 入相应的功能界面。左上角为启/停键，按启/停键（或按测试治具上的启/停键），开始测试（停止时）或暂 停测试（测试时）。显示界面左边为测试状态区，正在测试的项目显示绿色三角图标，未测试的项目显示灰 色圆圈图标，测试通过的项目显示绿色圆圈图标，未测试通过的项目显示红色圆圈图标。显示界面中间区域 上部分分别为测试项目和实际测试值，通过上移键、下移键可选择要调试的项目，选择的项目显示绿色底色， 当移至首行或后一行再移动将翻页。显示界面左下部分是测试值显示区，未停止调试将实时显示电源、电 池、负载的各项测试值，显示界面右边是当前测试项目的设置参数显示区，显示设置的电源、电池、负载的 输入输出值等参数。
调试模式：用于生产工程人员调试移动电源PCBA 测试项目参数，优化测试参数设置及测试项目排序， 用以达到即稳定又快速的测试目的。首先，检查测试项目排序是否合理： 1）尽量保证PCBA 不死机，测 试放电类的项目前可以先测试充电类功能的项目（默认顺序已经做了相应优化排序）；2）先测试“负载自 动检测”功能，再测试放电功能此排序不能颠倒，否则“负载自动检测”功能没法正确测试。然后，查看已 选择的项目（显示绿色底色）的各项设置参数是否合理，显示在右边设置参数显示区中，除延时项参数，其 他参数应符合移动电源的功能参数要求，不符合的需重新设置。后，调节延时项参数，这里的延时参数是 指开始当前项目测试后，因被测参数需要一个上升和稳定过程，需要等待参数稳定后才能进行测试判断，延 时参数就是设置这个等待过程的时间量。延时参数如果设置的时间过短，容易出现测试值不稳定导致误判， 延时参数如果设置的时间过长，会导致单机测试时间过长导致测试效率降低。因此延时参数需要反复调试设 置一个合理折中值。
调试将功能正常的PCBA 装入测试治具锁定好，按启/停键（或刷新键），开始测试当前选择的项目，若 有相同测试条件的项目将会同时进行测试，同时显示测试状态，测试结束后显示测试值大小，若在设置的测 试值范围内，测试通过，否则不通过，并显示相对应的状态图标。开启测试后，电源、电池、负载的电压、 电流、功率等参数是实时显示的，结合测试条件的各设置参数，判断并更改相应的设置参数，达到佳的测 试效果。调试暂停可以按启/停键停止当前调试项测试，调试结束后可按返回键退出调试界面。原则调试时 需按已选择测试项目顺序一项一项调试，以达到较佳的调试效果。
设置功能用于生产工程人员设置待测移动电源PCBA 测试条件及判定标准等参数。
在调试前，行机型设置，再根据移动电源的功能参数要求选择测试项目，进行参数设置，在调试中或 测试中根据结果适当优化设置参数，达到更好的效果。
进入机型设置界面如图7 所示。右上角为功能键，分别为测试键、设置键、返回键，选择对应的功能会进 入相应的功能界面。机型编号左边的圆圈为选择状项，点击选择相应的机型。机型设置区点击后可设置机型名 称（1-4 个数字组成）。屏幕右边为机型设置帮助内容。
点击设置键进入参数设置界面如图8 所示。右上角为返回键，点击会返回到上一功能界面。显示界面横向 排列从左到右分别为：勾选框、测试项目、下限设置、上限设置、延时设置、条件设置键。
勾选框：需要测试的项目点击勾选，否则点击取消勾选状态；
下限、上限设置：点击后可设置测试值的下限、上限判定参数；
延时设置：点击后可设置等待测试参数稳定的延时时间；
条件设置键：点击后进入条件设置菜单，设置测试条件参数。
点击条件设置键进入条件设置界面如图9 所示。显示界面上边为测试项目，显示界面左边区域为条件设置 项目区，不同的测试项目有不同条件设置项目。右边区域为设置值，点击可设置参数值。显示界面下面为默认 设置键，点击设置参数值变为默认值，返回键点击后会保存当前设置参数并返回至上一级设置界面。
| 项目 | 参数 | 规格指标 |
| 工作坏境 | 湿度 | 0°C-55°C （环境温度过40°C 请降额使用） |
| 湿度 | Max: 85% | |
| 尘埃 | 污染度2 级 | |
| 海拔 | 2000 米以下 | |
| 存储坏境 | 湿度 | -30°C~70°C |
| 湿度 | Max: 90% |
