4 连接的属性

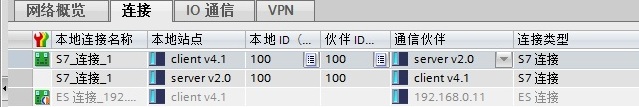

配置完网络连接，双方都编译存盘并下载。如果通讯连接正常，连接在线状态，如图 5 所示。
图 5 连接状态

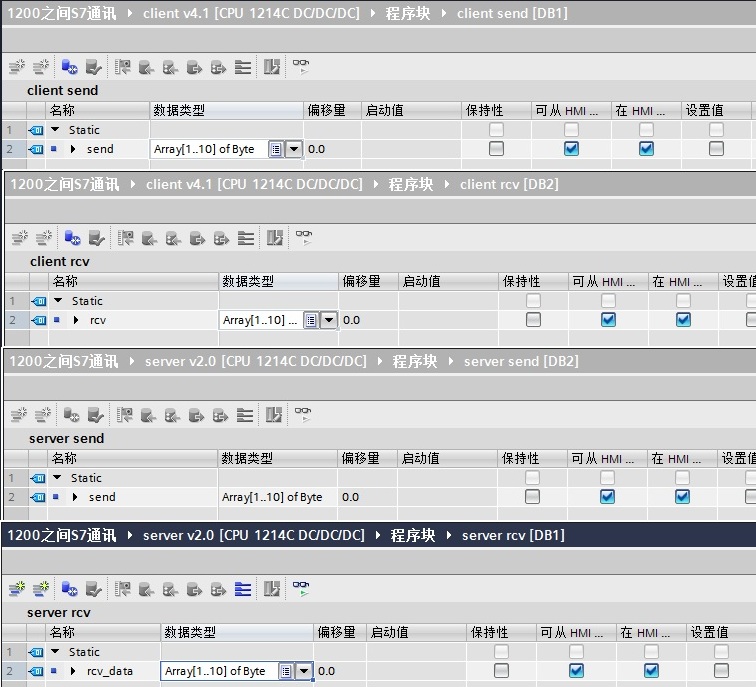

在 S7-1200 两侧，分别创建发送和接收数据块 DB1 和 DB2，定义成 10 个字节的数组，如图 6 所示。
图 6 数据块

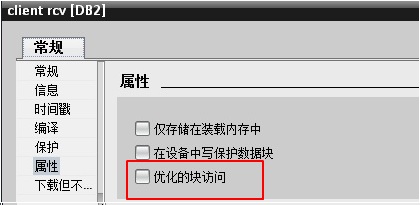

注意： 数据块的属性中，需要选择非块访问（把默认的勾去掉），如图 7 所示。
图 7 数据块属性-非的块访问

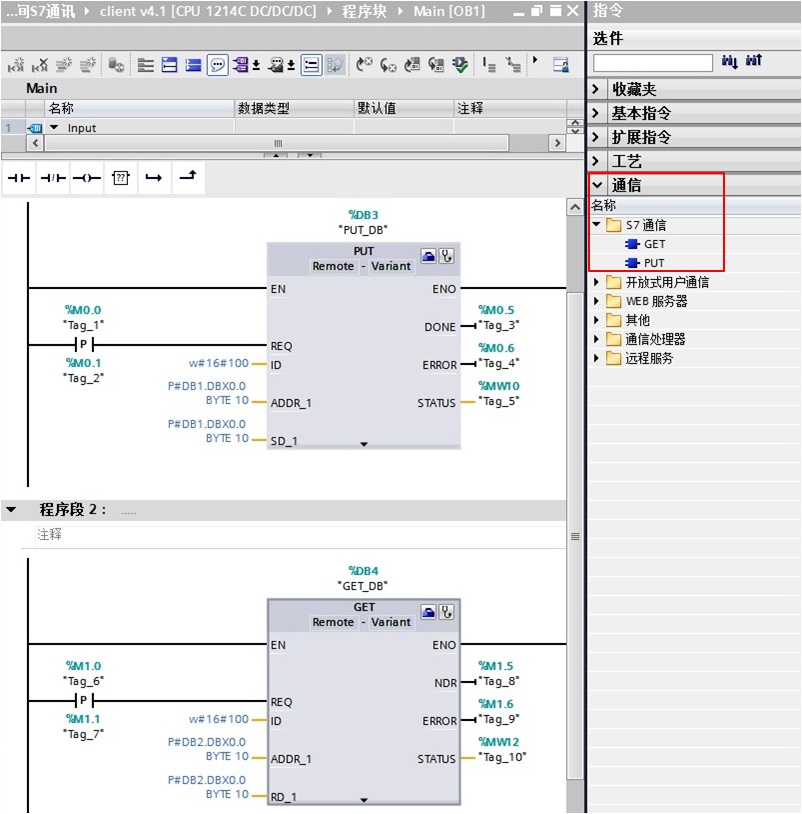

在建连接侧编程（client v4.1 CPU），在OB1中，从“Instruction” >“Communication” >“S7 Communication”下，调用 Get、Put 通信指令，如图 8 所示。
图 8 发送接收指令调用
功能块参数意义如下表1.
| CALL “PUT” | , %DB3 | //调用 PUT，使用背景DB块：DB3 |
| REQ | ：=%M0.0 | //上升沿触发 |
| ID | ：=W#16#100 | //连接号，要与连接配置中一致，创建连接时的本地连接号 |
| DONE | ：=%M0.5 | // 为1时，发送完成 |
| ERROR | ：=%M0.6 | // 为1时，有故障发生 |
| STATUS | ：=%MW10 | // 状态代码 |
| ADDR_1 | ：=P#DB1.DBX0.0 BYTE 10 | // 发送到通信伙伴数据区的地址 |
| SD_1 | ：=P#DB1.DBX0.0 BYTE 10 | // 本地发送数据区 |
| CALL “GET” | , %DB4 | //调用 GET，使用背景DB块：DB4 |
| REQ | ：=%M1.0 | //上升沿触发 |
| ID | ：=W#16#100 | //连接号，要与连接配置中一致，创建连接时的本地连接号 |
| NDR | ：=%M1.5 | //为1时，接收到新数据 |
| ERROR | ：=%M1.6 | //为1时，有故障发生 |
| STATUS | ：=%MW12 | //状态代码 |
| ADDR_1 | ：=P#DB2.DBX0.0 BYTE 10 | //从通信伙伴数据区读取数据的地址 |
| RD_1 | ：=P#DB2.DBX0.0 BYTE 10 | //本地接收数据地址 |
表1. 功能块参数意义

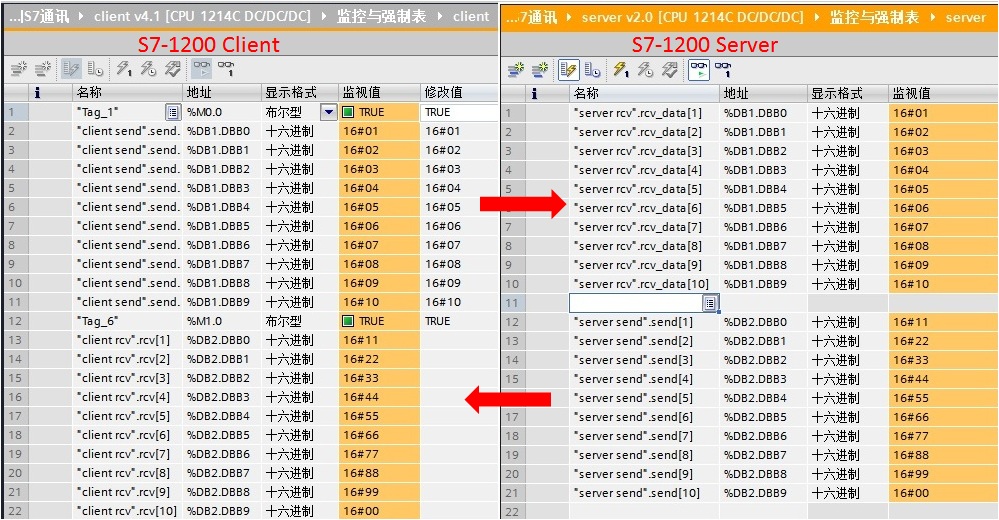

通过在 S7-1200 客户机侧编程进行 S7 通讯，实现两个 CPU 之间数据交换，监控结果如图 9 所示。
图 9 监控结果
使用 STEP 7 V13 不在一个项目中，新建两个S7-1200站点，然后做 S7 通讯。
使用 STEP7 V13 创建一个新项目，并通过“添加新设备”组态 S7-1200 站 client V4.1，选择 CPU1214C DC/DC/DC V4.1；接着在另一个项目组态S7-1200站 server v2.0，选择 CPU1214C DC/DC/DC V2.0。

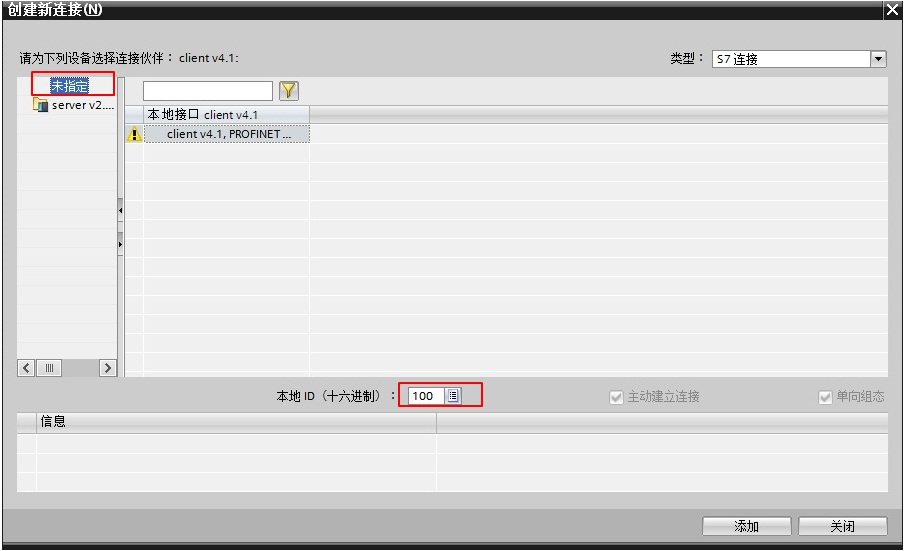

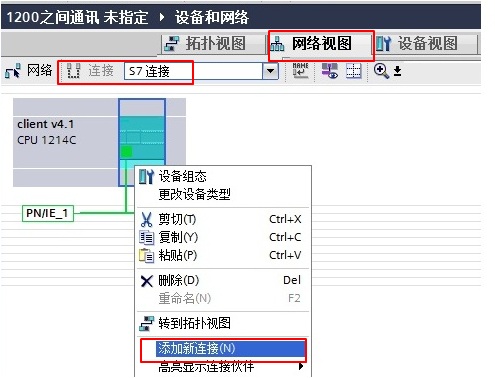

在“设备组态”中 ，选择“网络视图”栏进行配置网络，点中左上角的“连接”图标，连接框中选择“S7连接”，然后选中client v4.1 CPU（客户端），右键选择“添加新的连接”，在创建新连接对话框内，选择连接对象“未”，如图 10 所示。
