宝德BURKERT隔膜电磁阀307179的安装尺寸图

宝德BURKERT隔膜电磁阀307179的安装尺寸图

特征：

伺服辅助式隔膜电磁阀，大通径DN 50

隔离膜片，适用于腐蚀性介质和污染的介质

打开和关闭时间可分别设置

一体成型的阀体具有较高的表面质量

手动开关使用方便

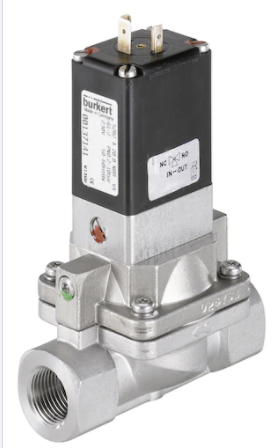

实物图：

介绍：

电磁阀隔膜是隔膜电磁阀的一个重要组件，所以要了解隔膜电磁阀就先得了

解电磁阀隔膜是什么。其实这种电磁阀隔膜就是一个膜片，可以是钢片也可

以是软质材料制成的膜片。之所以说隔膜式是非常重要的组件，就是因为隔

就是功耗低，省电，还有一个就是隔膜电磁阀一般价格较之其他阀要便宜。

橡胶之类的软质密封性高的隔膜是比较容易耗损的，所以平时我们就要合理

膜不仅是动作组件，还有密封的作用。隔膜电磁阀对管道内通的介质的纯度

少了隔膜电磁阀的使用寿命，有时甚至直接报废了。不过隔膜电磁阀的好处

的根据通的介质的状况合理的更换隔膜。一般隔膜电磁阀都是法兰的方式连

要求特别高，一旦介质中出现哪怕少量的杂质，膜片上的导流孔会堵住，减

接的。

技术数据：

执行器类型 枢

主阀工作原理 隔膜阀

先导控制孔（mm） 2 毫米

先导控制密封材料 FKM（氟橡胶）

低噪音版 没有

主阀带集成屏幕 没有

主阀接液材料 不锈钢

端口连接1类型 内螺纹

端口连接1个线程类型 G

端口连接1个螺纹标记 1/2

保护类型（IP大，带有合适的连接器） IP65

线圈类型 块螺栓

线圈绝缘材料类（外壳） 塑料

端口连接2类型 内螺纹

端口连接2线程类型 G

切换功能 开关

媒体分离 是

结构特点：

隔膜阀是一种特殊形式的截断阀；

弹性密封的开闭件，确保没有内漏；

隔膜可更换，维护费用低；

衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

流线型的流道，使得压力损失小；

没有填料函，因此没有外漏；

阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀

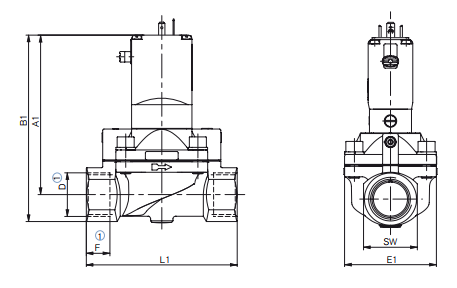

尺寸图：

宝德BURKERT隔膜电磁阀307179的安装尺寸图
