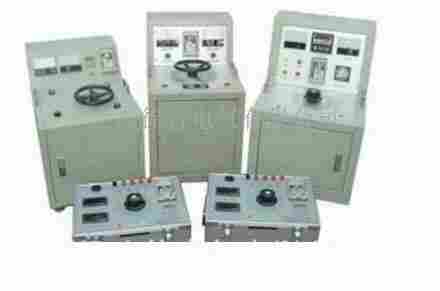

广州供应TC试验变压器控制台产品介绍
广州供应TC试验变压器控制台是上海徐吉电气有限公司生产销售
本系列控制台用于0.5～100KVA试验变压器的调压控制。其工作原理是：通过调整自耦调压器输出电压，实现试验变压器额定压器额定电压范围内的工作电压调节。同时，控制台内装有高压输出电压表，低压输入电流表及过流保护电路。可以方便地读取试验电压值，并能可靠地保护备。其原理简单、结构紧凑、工作可靠，是进行耐压试验理想设备。
广州供应TC试验变压器控制台详细介绍
本目录是上海徐吉电气有限公司精心为您提供
二、使用方法及注意事项：
3、接通电源，通电源指示灯亮，预置时间继电器至所需时间。此时调压器应回零位。
7、试验过程中，如发现异常声响或冒烟，有异味等，应立即停止升压，迅速降压至零，检查无误后，方可继续升压。
10、长期未用的，在重新使用时必须用兆欧表进行绝缘测量，确定阻值不低于0.5M方可继续使用。
技术参数：
型号
输入电压
（V）
适配试变容量
（KVA）
额定输出
高压电压表
KV/V
外形尺寸
立方米（长×宽×高）
电压(v)
电流(A)
TC-0.5
220
0.5
200
2.5
50/100
20×30×20
TC-1.5
220
1.5
200
7.5
50/100
26×36×24
TC-3
220
3
200
15
50/100
26×42×24
TC-6
220
6
200
30
50/100
60×45×37
TC-6
220
6
200
30
50/100
53×40×60
TC-10
380
10
400
50/25
(50/100)/100
53×40×65
TC-15
380
15
400
37.5
(50/100/150)/100
53×40×70
TC-20
380
20
400
50
(50/100/150)/100
53×43×84
TC-25
380
25
400
62.5
(50/100/150)/100
53×45×90
TC-30
380
30
400
67.5
(50/100/150)/100
65×55×117
TC-50
380
50
400
125
(50/100/150)/100
70×60×115
TC-100
380
100
400
250
(50/100/150)/100
75×70×120
1、核对试验变压器，测量绕阻额定输出电压，使之与控制台相吻合。
2、按接线示意图接好试验变压器与控制台之间的联线。
4、顺时针旋动手轮（TC－50、100为电动升压，可按升压按钮），按、2KV／均匀升压至所需值。
5、开启时间继电器，时间继电器开始计时。
6、试验完毕，逆时针旋动手轮至零位。按停止 按钮，切断电源，解除接线。
8、严禁在正常工作进切断电源。
9、如发现调压器碳刷过度磨损，应及时更换同规格的电刷。
11、使用本产品进行高压试验，除熟悉本说明书外，尚须熟悉如下规程《电气设备预防性试验规程》
