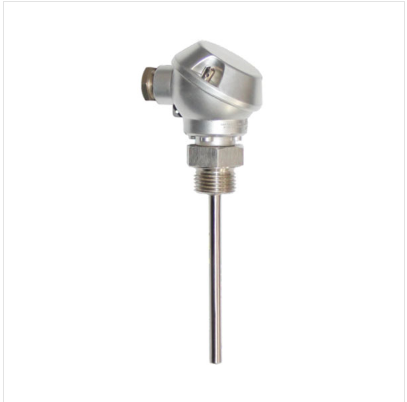

PL7102J型接线盒热电阻
产品特点
■ 测温范围-50～400℃
■ 可提供单支或双支热电阻
■ 多种过程连接方式可选，满足不同场合应用
■ 接线盒内可带温度变送器
■ 采用进口Pt100铂电阻元件
■ 适用于气体、液体的温度测量
■ 接线方式可选择两线、三线以及四线连接
应用
■ 加热装置
■ 输送系统
■ 暖通设备
■ 工程机械
电力、冶金、玻璃、化工、橡胶和纺织等行业
技术数据
绝缘电阻 当环境温度在(15～35)℃范围内
相对湿度＜80%时
铂电阻绝缘电阻值应＞100MΩ
自热影响 热电阻允许通过大测量电流为2～5mA
由此产生的温升不大于0.3℃
延
长 管 不锈钢，长度50mm
小置深 ≥50mm，特殊产品除外
过程连接 不锈钢，螺纹
保
护 管 不锈钢，4mm，6mm，8mm
响应时间 t0.5，10s～120s
精度等级 Pt100，A级：±(0.15+0.002｜t｜)
B级：±(0.30+0.005｜t｜)
“｜t｜”为感温元件的实测温度值
接
线 盒 铸铝外壳，出线口螺纹M16*1.5，IP65
接线方式 两线制，三线制，四线制
