使用IFM安全光幕OY077S的注意事项

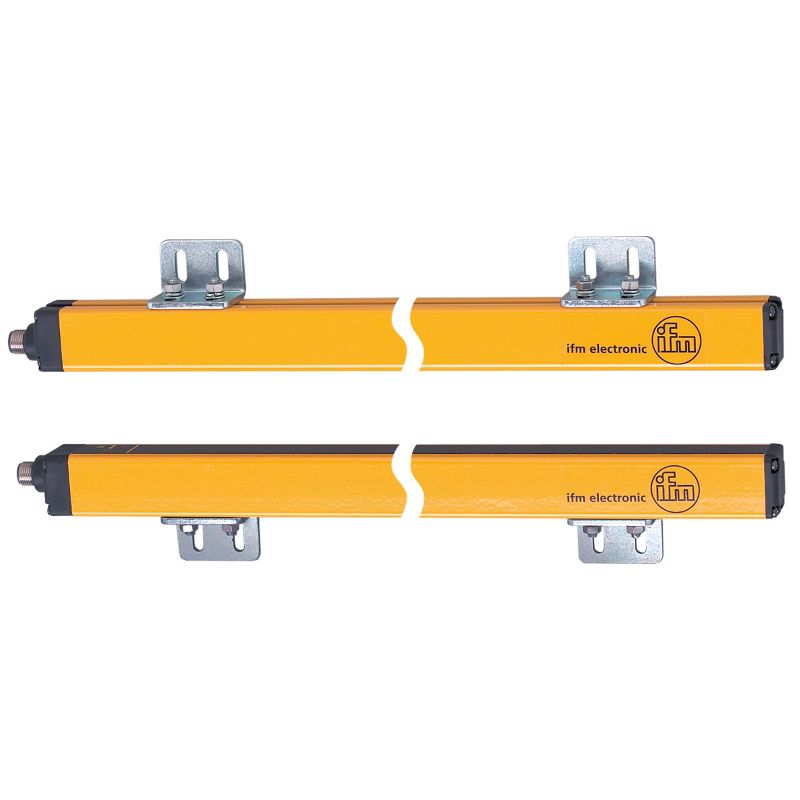

图片参考
本产品的概述
可靠的危险区域和门的防护
符合 IEC 61496 2 类的要求
单元可选范围宽广
紧凑坚固的设计，适用于严苛工业环境
通过久经考验的 M12 连接器轻松连接
应用
保护功能 身体或身体部位保护
电气数据
工作电压公差 [%] 20
工作电压 [V] 24 DC
防护等级 III
反相保护 是
接收装置 2 LED
发射装置
电流损耗 [mA] 42
输出
电气设计 PNP
OSSD输出数 2
每个OSSD输出电流负载大值 [mA] 400; (24 V)
短路保护 是
监控范围
保护区域高度 [mm] 1060
分辨率(检波容量d) [mm] 50
保护区域宽度 (低光强度） [m] 0...4
保护区域宽度（高光强度） [m] 3...12
反应时间
反应时间 [ms] 9
工作条件
使用地点 等级C符合EN 60654-1标准, 应用不受天气影响
环境温度 [°C] -10...55
开机延迟时间 [s] < 2
光线种类 红外线
波长 [nm] 950
接收装置
电流损耗 [mA] 83
存储温度 [°C] -20...70
允许大的相对空气湿度 [%] 95
外壳防护等级 IP 65; IP 67
/测试
EMC电磁兼容
IEC 61496-1
抗冲击
IEC 61496-1
抗震
IEC 61496-1
安全分类
ISO 13849-1 种类: 2, PL: c
IEC 62061 SILCL 1
使用寿命 TM (Mission Time) [h] 175200
安全可靠性PFHd [1/h] 3.9E-08
机械技术数据
重量 [g] 3700
尺寸 [mm] 1113 x 28 x 30
原材料 外壳: 铝; 前面透镜: PC
结构长度 [mm] 1113
显示器/操作件
显示
发射装置 1 LED
