电动执行器/出杆型LEYG16LDB-30C-R5AN5
追加了无电机规格，可配置各种伺服电机。
支持电机
三菱电机、安川电机、山洋电器、欧姆龙、
松下、发那科、日本电产三协、
、富士电机、东方马达、
FASTECH Co.,Ltd.、Rockwell Automation, Inc. (Allen-Bradley)、
Beckhoff Automation GmbH、Siemens AG、Delta Electronics, Inc.
LES16DNJ-50H-X115
LES16LK-30-R5AN5D
LES16RK-30-R5AN5D
型号LEYG16LDB-30C-R5AN5 重新配置

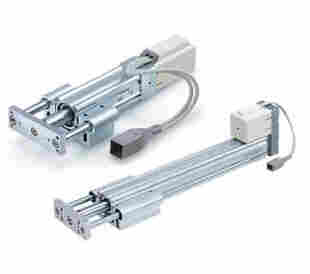

描述 LEYG 系列 电动执行器 导杆型 步进电机(带编码器DC24V)/伺服电机(DC24V)
LEYG系列 DC步进电机
导杆一体化
实现耐横向负载与高不回转精度
先端横向负载：5倍(和杆型，尺寸25，100行程相比)
对应滑动轴承和球导向轴承
对应力矩负载和限位器(滑动轴承)
速度控制/定位: 大 64 点
可选择定位和推进控制
导杆推进工件时，可保持执行器的状态
重复定位精度: ±0.02mm 以下
适用控制器: LECP6，LECA6，LECP1，LECPA，LECPMJ
尺寸 16 16
轴承的种类 L 球轴承
电机配置 D 直通型
电机种类 - 步进电机(伺服 DC24V)
导程 B 尺寸16：5mm，尺寸25：6mm，尺寸32/40：8mm
行程 30 行程 30mm
电机可选项 C 带防尘罩
导杆可选项 - 无
执行器电缆种类 R 机器人电缆 (高抗弯曲电缆)
执行器电缆长度 5 5m
控制器种类 AN LECPA 脉冲输入型 NPN
I/O电缆长度，通讯插座 5 5m
控制器安装方法 - 螺钉安装型
电动执行器/出杆型LEYG16LDB-30C-R5AN5
LES8DAK-30
LES8DAK-30H
LEY-F032
LEY-MA25-RB
LEY-MP16-RB
LEYG16LDB-30C-R5AN5
LEYG16LNC-50-X220
型号LES8DAK-30H 重新配置

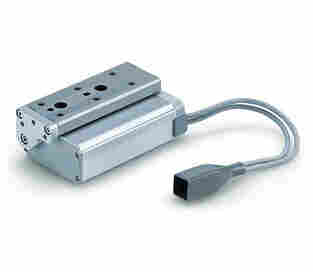

描述 LES-DC 系列 电动滑台/薄形 步进电机(带编码器DC24V)/伺服电机(DC24V)
薄型：和LESH相比，工件安装面高度：降低大达12%
垂直可搬重量: 增长大达50%
轻量: 削减大达 29%
大推力: 180 N
重复定位精度: ±0.05 mm
缩短循环时间
大加速度/减速度: 5,000 mm/s2
大速度: 400 mm/s
对应控制器：LECP6，LECA6，LECP1，LECPA，LECPMJ
尺寸 8 8
电机配置 D 马达直线型 D型
电机种类 A 伺服电机(DC24V)
导程 K 尺寸8：4mm，尺寸16：5mm，尺寸25：8mm
行程 30 行程 30mm
电机可选项 - 不带锁
主体可选项 - 无
安装形式 H 带侧安装件(4个)
执行器电缆种类 - 无电缆
执行器电缆长度 - 无电缆
控制器种类 - 无控制器
I/O电缆长度，通讯插座 - 无电缆，无通讯插座
控制器安装方法 - 螺钉安装型
|
规格
|
系列
|
行程
|
推压力
|
速度
|
螺纹导程
|
|
(mm)
|
(N)
|
（mm/s）
|
（mm）
|
|
电机叠置
|
LEY25
|
30～400
|
大485
|
大900
|
3, 6, 12
|
|
无电机
|
LEY25D
|
30～400
|
大485
|
大900
|
3, 6, 12
|
|
直线型
|
|
无电机
|
LEY32
|
30～500
|
大588
|
大1200
|
4, 8, 16
|
|
叠置型
|
|
无电机
|
LEY32D
|
30～500
|
大736
|
大1000
|
4, 8, 16
|
|
直线型
|
|
无电机
|
LEY63D
|
100～800
|
大1910
|
大1000
|
5, 10, 20
|
|
直线型
|
