北京哈科解读偏光片表面润湿性和吸附分析
接触角测定仪
我公司是国内台接触角测定仪诞生地。同时也是标准制定指标的起草单位。参与制定了GB/T24368-2009玻璃表面疏水污染物检测接触角测量法及相关的标准HG/T4590-2014制定工作。多年来为各个领域提供了各种不同规格型号的接触角测定仪上千台。为的科技进步做出了的贡献。我们也为我们的付出自感骄傲。北京哈科从1982年台接触角测定仪的诞生至今，在接触角测定仪硬件及软件上积累了长期的理论和技术基础，新研制的基于影像科学分析及数学原理的HARKE-SPCAXD接触角测定仪在光伏和液晶屏行业得到了用户的一致认可，被“建材检验集团股份有限公司”选做计量光伏和玻璃接触角测量仪。为光伏行和玻璃表面的接触角测定提供了简便、高效实用的测试手段。

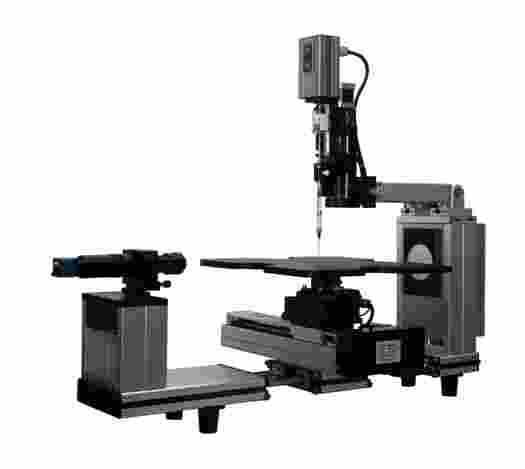

HARKE-SPCAXd系列界面化学分析系统，是光学法界面化学分析系统在机械设计方面型产品，提供工作台平面旋转360度，任一点锁定、大距离平面XY轴精密移动及任一点锁定功能。通过USB2.0接口与电脑连接后，通过软件控制即可轻松地控制进液量（µL级精度），从而有效地避免人工操作过程中造成的液滴图像抖动、前进后退角进液不平稳等现象，
一、适用范围：
l 表面活性剂，肥皂和洗涤剂
l 乳液
l 聚合物、表面改性材料分析
l 医药如人造骨等润湿性分析
l 喷雾、油漆和涂料
l 纸张、薄膜和油墨产品
l 化妆品
l 铝箔亲水角测试
l 岩芯、煤矿、绝缘子润湿分析
l 偏光片、胶片表面润湿性分析
l 紫外光照与液滴移动分析
l 织物表面亲水、疏水性分析
l 食品工业
l 表面处理效果分析
l 清洗效果分析
l 乳液和泡沫的稳定性
l 表面活性剂、蛋白质或聚合物在界面上的吸附和竞争
l 界面流变性能表征
l PCB、芯片（晶圆）、LCD/LED、高精密部件的表面清洁度分析
l 碳纤维、玻璃纤维与树脂的润湿性分析
l 电润湿转化及其接触角变化
二、产品优势：
HARKE-SPCAXd系列接触角测定仪是在全面分析世界上各种光学法接触角测定仪优缺点的基础上，结合哈科与各大校长期研发和生产经验，扬长避短的结晶。本着使用者操作方便，不需复杂的多按键操作，我们在软硬件方面对各部分机械结构、光学系统以及软件界面设计均进行了全面优化，从而保证了控制的稳定性与成像的高清晰度。
突出特点：
出口美国级高清晰变倍不变焦显微镜，大平面XY大距离移动平面360°旋转载物台。特别适合偏光片、PCB、手机屏、电脑屏的测试。高精度电动进液系统。快速手动形滴总成（世界）。的曲面校正技术，可用于分析下凹面或上凸面接触角值；
提供基于整圆曲线拟合以及单边任意形状曲线拟合技术的曲面校正方法，操作更方便，测值更。
技术指标：
|
变倍不变焦硬件配置及指标 |
样品台控制 |
水平X移动 |
手动、 行程：400mm 精度：0.1mm、行程400mm 带锁紧 |
||
|
水平Y移动 |
|||||
|
水平旋转 |
手动 旋转3600 精度：0.01mm |
||||
|
水平调整 |
手动微调钮控制样品台水平、整机水平调整、镜头水平调整 |
||||
|
样品台 |
350*400mm（此尺寸可根据用需求特质 |
||||
|
其他控制 |
针管XY移动 |
行程：80mm 精度：0.01mm |
|||
|
进液控制Z |
手动 行程：80mm 精度：0.01mm |
|
|||
|
镜头升降控制 |
一维升降调整20mm、 带锁死功能 |
||||
|
进样器 |
型号 |
自动注射泵 |
|
||
|
标配精度 |
0.01uL |
|
|||
|
移液方式 |
自动控制移液操作 |
|
|||
|
针头 |
可替换针头进样针管，包括0.5mm标准针头、0.9mm粗针头以及用以测试疏水材料或胶水对固体材料的接触角值的0.3mm不锈钢细针头、聚四氟乙烯针头等 |
||||
|
成像系统 |
镜头 |
工业级高清连续放大镜头 1-5X 有效像素：100 -500 pixel/mm变倍不变焦 |
|||
|
相机 |
1、工业级黑白相机 水平解析度750线； 2、130万像素 3、图像速度：25帧/秒 4、标准制式图片格式转换，无图像变形；高级录像格式保存、占据空间小。 5、通讯接口：千兆网卡 |
||||
|
光源系统 |
可调亮度单色背光LED冷光源，接触角图像边缘更清晰 |
||||
|
软件系统 |
ü 测试液滴状态，共4种：悬滴法（Pendant Drop）、停滴法（Sessile Drop）（2/3态）、气泡虏获法（Captive Drop）、膨胀收缩等。 |
||||
|
Ü 接触角计算方法，共12种：θ/2 法、圆拟合法、椭圆拟合法、任意轮廓拟合法、曲线尺法、局部轮廓拟合法、全部轮廓拟合法 、针头插入型轮廓拟合法、切线法、Spline插值曲线拟合法、Young-Lapalace方程拟合法、动态跟踪法等 |
|||||
|
接触角数据取得方式：全自动测值和人工修整相结合。按“测试”，软件自动拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，从而降低人为因素影响。对于图像质量不是特别好的可以采用人工修正测量。 |
|||||
|
ü 接触角量测技术：数学模型拟合与真实液滴外廓实际测量相结合，解决非对称图像测值问题 |
|||||
|
Ü 自动曲面修正：上凸曲面、下凹曲面、表面粗糙度修正； |
|||||
|
Ü 动/静态接触角测试，可测试前进/后退角值 |
|||||
|
Ü 拍摄图像方法：单张或25帧/秒连续拍摄 、全程录像、任意一张提取 |
|||||
|
的双软件触发技术，可用于测试粉体、纸张以及其他吸水性材料分析时的时间点接触角取得，也可用于小接触角测值全过程拍摄。手动快速形滴 |
|||||
|
ü 左右接触角值分别计算与比较功能，软件自动求取平均接触角 |
|||||
|
Ü 自动生成曲线图，可实时观测接触角的变化情况 |
|||||
|
ü 强大的数据库管理功能：数据与图像一一对应，备份、压缩、导出oringe格式，特别适用论文发表，测值以及曲线拟合结果均可保存到导出的图片上，直观明了。 |
|||||
|
ü 视频录相功能：录制AVI格式影视图像，可用于PPT文件制作。 |
|||||
|
ü 多达4种表面自由能估算模型，包括：Zisman Fowkes Owens、液-液-固体系 Equ不但能分析低能固体表面，也能分析高能固体表面，以及他们的分布（色散力、极性力） |
|||||
|
ü 粘附功、铺展系数计算：多用于测量薄膜表面张力 |
|||||
|
通用性指标 |
接触角测试范围 |
0°＜θ＜180° |
|||
|
读值分辨率 |
0.01° |
||||
|
测试精度 |
±1° （θ/2 法） ±0.1°圆拟合法 |
||||
|
主机尺寸及重量 |
250Wx535Dx450Hmm 30kg |
||||
|
电源 |
AC100~240V 50/60HZ3A |
||||
