罗斯蒙特压力变送器3051S系列工平面

罗斯蒙特压力变送器（3051S系列）工平面

本产品的安装说明：

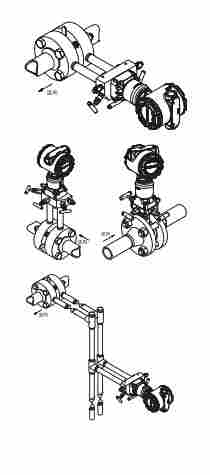

安装变送器

1.1 液体流量应用

 1. 将分流接头置于管道的侧面。

2. 安装在分流接头的侧面或底部。

 3. 安装变送器时应使排液 / 排气阀向上。

1.2 气体流量应用

1. 将分流接头置于管道的顶部或侧面。

2. 2. 安装在分流接头的侧面或顶部。

3. 1.3 蒸汽流量应用

4. 1. 将分流接头置于管道的侧面。

5. 2. 安装在分流接头的侧面或底部。

6. 3. 向导压管充水。安装变送器

7. 1.1 液体流量应用

8. 1. 将分流接头置于管道的侧面。

9. 2. 安装在分流接头的侧面或底部。

10. 3. 安装变送器时应使排液 / 排气阀向上。

11. 1.2 气体流量应用

12. 1. 将分流接头置于管道的顶部或侧面。

13. 2. 安装在分流接头的侧面或顶部。

14. 1.3 蒸汽流量应用

15. 1. 将分流接头置于管道的侧面。

16. 2. 安装在分流接头的侧面或底部。

17. 3. 向导压管充水。

18.


测量类型 差压、表压、绝压

精度 高达量程的 ±0.025%

稳定性 高达量程上限的 ±0.15% (URL)，可稳定使用 15 年

质保 长达 15 年的有限保修

量程比 高达 200:1

通讯协议 4-20 mA HART®，WirelessHART®，FOUNDATION™ 现场总线

测量范围 差压测量高达 2000psi (137,89 bar)，表压测量高达 2000psig (137,89 bar)，压力测量高达 4000psia (275,79 bar)

特点

作为压力、压差流量和差压液位解决方案，已获的罗斯蒙特共面技术可提供优化性能

的可扩展架构可增强性能、功能和过程连接

变送器已完全装配并经过泄漏测试，可实现简易安装和维护

全焊接式密封不锈钢 SuperModule 平台可抵抗过压和管道压力的影响，以确保精度达到 0.025％

Ultra 和 Ultra for Flow 型性能级别可提供 15 年稳定性和 15 年有限保修

200:1 的量程比可提供可靠的测量和广泛的应用灵活性

无缝集成 4-20 mA HART®、WirelessHART®、FOUNDATION™ 现场总线协议，应用灵活

经 IEC 61508 的 SIL 2/3 （通过第三方）和 FMEDA 数据使用前，安装安全

高级诊断，诊断范围包括检测电气回路问题与异常过程
