PCAN-USB Pro FD适配器可通过USB把CAN FD和LIN网络连接到电脑。两种现场总线可同时连接，用相应的电缆 (2 x CAN FD, 2 x LIN)可连接多4路。每个CAN FD通道单独和USB和LIN电气隔离，达到500 V。使用简单并且它坚固的铝合金壳使该接口特别适用于随身携带外出使用。

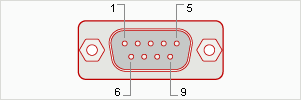

D-Sub接口引脚图
|
管脚
|
管脚定义
|
|
1
|
没有连接 / 可选 +5V
|
|
2
|
CAN-L
|
|
3
|
GND
|
|
4
|
没有连接
|
|
5
|
没有连接
|
|
6
|
GND
|
|
7
|
CAN-H
|
|
8
|
没有连接
|
|
9
|
没有连接
|
新的CAN FD标准 (CAN with Flexible Data Rate) 主要特点是更高的数据传输带宽。大64数据位每个CAN FD帧 (代替目前的8位) 可以大12 Mbit/s比特率传输。CAN FD向下兼容CAN 2.0 A/B标准，因此CAN FD节点可用于现有的CAN网络。但是，在这种情况下，CAN FD扩展不适用。
特性
-
适配器用于高速USB 2.0 (兼容USB 1.1 和 USB 3.0)
-
发送和接收CAN FD 和 LIN 报文使用2个 D-Sub连接器（都有CAN FD 和 LIN 总线分配）
-
时间戳分辨率1 μs
-
在D-Sub连接器上的5-V供电可通过焊接跳线连接，例如外部总线转换器。
-
通过USB供电
-
扩展的工作温度范围从-40 to 85 °C (-40 to 185 °F)
CAN工作特性
-
符合CAN规范 2.0 A/B 和 FD 1.0
-
CAN FD比特率用于数据域 (64位大) 从40 kbit/s大至12 Mbit/s
-
CAN比特率从40 kbit/s大至1 Mbit/s
-
CAN FD控制器的FPGA实施
-
NXP TJA1044GT CAN收发器
-
每个CAN FD通道独立光解耦USB和LIN，大500 V
-
CAN端子可通过焊接跳线激活
-
总线负载测量包括错误帧和过载帧
-
诱发错误发生功能用于进入和外出CAN报文
LIN工作特性
-
比特率从1 kbit/s 大至20 kbit/s
-
TJA1021/20 LIN收发器
-
两个LIN通道 (共地) 光解耦 USB 和 CAN FD
-
可被用作LIN主站或从站 (1 ms主站任务分辨率)
-
自动比特率、帧长度、和校验和类识别
-
自发调度器，支持无条件、事件、和零星帧
-
硬件可工作于时间表 (大8个时间表可用共256个间隙位配置)
发货清单
-
PCAN-USB Pro FD接口（铝合金外壳）
-
CAN FD接口驱动 for Windows® 8.1, 7, Vista and Linux (32/64 bit)
-
LIN接口驱动 for Windows® 8.1, 7, Vista (32/64 bit)
-
PCAN-View CAN监视器Windows软件
-
PLIN-View Pro LIN监视器Windows软件
-
PCAN-Basic 编程接口包括接口DLL、例程、和所有常用编程语言的头文件
-
PLIN-API编程接口包括接口DLL、例程、和所有常用编程语言的头文件
-
PDF格式的说明书
