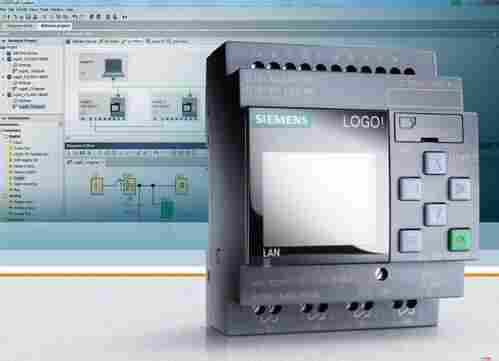

西门子 LOGO!的 20 个常见问题解答 1,为什么 LOGO!第 4 个扩展模块 DM8 的输出点不能使用? 答:因为 LOGO!多能支持 16 个数字量输出,LOGO!及前 3 个 DM8 扩展模块上的输出点 加起来已经有 16 个数字量输出点了,因此后一个 DM8 上的输出点已经不支持了,即不能 使用了. 2,数字量输入信号能否用作数字量输出,数字量输出信号能否用作数字量输入? 答:根据 LOGO!的硬件结构,数字量输入,输出点不能混用,即数字量输入信号只能用 作输入,而数字量输出信号只能用作输出. 3,LOGO!的大 I/O 配置是? 答:具有模拟量输入的 LOGO!的大配置(LOGO! 12/24 RC/RCo 和 LOGO! 24/24o) 如果此时 LOGO!上的 I7,I8 用作了模拟量输入 AI1,AI2. 其配置如下图:
注:LOGO!加上扩展模块多可 24 个数字量输入点,16 个数字量输出点和 8 个模 拟量输入,LOGO!及其扩展模块没有模拟量输出点. 4,LOGO!的时间开关精度能达到? 答:LOGO!230RC 的时间精度取决于两个因素: 相对误差:手册上给出的时钟精度(±2 秒/天)就是相对误差.相对误差会在 LOGO! 运行过程中累积.这意味着运行 30 天后,时钟误差可能在±60 秒左右. 老产品(0BA3)的时钟精度为±5 秒/天. 误差:误差指计时中每两个小时之间的误差.误差不会累积,所以基本上 不用考虑. 5,LOGO!的程序扫描循环周期是? 答:循环周期就是全部的程序运行时间(包括读输入,执行程序运算,写输出).根据 所应用的程序功能块的不同,循环周期长短不一. LOGO! 0BA4 基本型的典型循环周期为 0.6ms - 8.0ms. LOGO! 0BA3 基本型的典型循环周期为 7ms - 57ms. 没有数据说明单个的功能块执行需要时间.关于 0BA4 版的 LOGO!,每个功能块的 执行时间都在 0.1ms 以内. 6,LOGO!数字量输入/输出响应速度有多快?
答:LOGO!对数字量(开关量)处理的速度取决于如下因素: 输入硬件延时 ,程序处理时间 ,输出硬件延时 LOGO!新产品(0BA4 版本)的程序扫描周期在 10ms 以内. 有些 LOGO!模块的 I5,I6 速度快是因为本身支持高速输入,硬件不同;I7,I8 反应慢是 因为具有支持模拟量输入的硬件电路. 继电器输出点的反应时间在 10ms 级;晶体管输出点的反应时间可以忽略. 7,LOGO!的编程容量能达到多大? 答:在 LOGO!中,一个线路程序的大小由存储器空间所限定. 对于 0BA4 的 LOGO!可的资源如下: 表 1. LOGO!的资源 字节 功能块 可保持的存储器 2000 130 60 对于这些资源用户可以直接在 LOGO!中查询还有可用空间,方法为: 进入 LOGO!的 Program(程序)> Edit(编辑) > Memory(内存)中,即可看到所剩下 的可使用的存储空间字节,功能块,及可保持的存储器空间的量. 8,有宽温型 LOGO!吗? 答:LOGO!的工作环境要求为: 0°C-55°C,水平安装 0°C-55°C,垂直安装 相对湿度:10%-95%,无结露 西门子还 LOGO!的宽温度范围产品(SIPLUS LOGO!): 工作温度范围:-25°C-+70°C 相对湿度:55°C 时 98%,70°C 时 45% 其他参数与普通 LOGO!产品相同 LOGO!的宽温型产品,每种都有其单独的订货号,可到 SIPLUS 产品主页查询.如果没有 找到,则说明目前没有对应的 SIPLUS 产品. 9,LOGO!的继电器输出点能不能连接 380VAC 电路? 答:型号中有字母"R"的 LOGO!为继电器输出的 LOGO!.它的输出一个干接点, 且每一路输出都是相互隔离的,与电源也是隔离的,因此每一路输出都可以接电压等级在 0 -220V 之间的不同的交直流负载. LOGO!的继电器输出点不能连接 380VAC 电路! 10,LOGO!230RC 是否能用于 380VAC 的场合? 答:不能.380VAC 电压不能接到 LOGO!230RC 的电源输入端;也不能用于它的继电器触 点. 11,LOGO!Soft 能显示中文吗? 目前常见的 LOGO!Soft Comfort 版本显示中文时会在字符的位置出现内容空白的方框.
如果出现这种情况,可以按如下方法解决. 通过更新 LOGO!Soft Comfort 的运行环境——JRE(Java Runtime Environment),可 以做到在软件内部支持中文功能块名,注释,以及中文项目文件名. 12,LOGO!的时钟如何设置? 有操作面板的 LOGO!可以通过面板设置实时时钟. 无面板的只有通过编程软件和电缆与 LOGO!模块通讯,使用软件的菜单命令设置. 在 LOGO!Soft Comfort 软件菜单 Tools > Transfer > Set Clock...命令设置实时时钟. LOGO!的时钟数据下电后是靠级电容保持的,即在 LOGO!上电 24 小时后,下电后时钟 数据可以保持 80 小时. 13,LOGO!扩展模块上的 LED 灯亮红灯是什么故障? 扩展模块上的 LED 灯为红色,说明与其左侧的模块通讯不正常. 如果是在产品经过运输后出现这个问题, 很可能是剧烈震动造成接触松动. 只需按顺序 拆装一遍就可以解决.装配时要注意把灰色的模块连接滑块移动到位. 检查扩展模块的供电. 扩展模块必须在 LOGO!本体上电之前,或者同时上电. 14,LOGO 上有电池吗?程序能存住吗? LOGO!没有电池卡来延长数据的保持时间. LOGO!上编程, 在 或者使用 LOGO!Soft Comfort (轻松编程软件)下载程序到 LOGO!中,永远不会丢失.内含程序的存储卡,其内容永远不 会丢失. 内含程序, 并且设置了"程序保护"功能的存储卡, 当卡插在 LOGO!上的时候, LOGO! 可以正常运行;当卡从 LOGO!上移走,LOGO!中就没有程序,不能正常运行. 15,logo 上有保持寄存器吗? 在 LOGO!上编程,或者使用 LOGO!Soft Comfort(轻松编程软件)编程下载程序到 LOGO! 中, 其特殊功能块的开关状态和计数器值可以设定为具有保持功能, 即在掉电后当前的数据 可以保持,并在电源恢复后从断点处继续运行. 为了实现此功能, 必须在相关的特殊功能块中设置为保存 (Retentive) 如 RS 触发器, . 则在 LOGO!停止运行或下电后,它的状态会一直保存,再次运行或上电时其输出状态会与停 止或断电前的状态相同. 16,LOGO!存储卡是干什么的? 普通存储功能: 内部存有 LOGO!程序的存储卡插到 LOGO!上, 上电后程序被复制到 LOGO! 内部;存储卡拔走后,程序依旧保存在 LOGO!内 程序保护功能:将程序复制到存储卡中后,在 LOGO!菜单中设置存储卡的"拷贝保护" 功能为"Yes",则只有在存储卡插在 LOGO!上时,LOGO!才能执行程序;存储卡拔走后,程
序消失, 存储卡的"拷贝保护"功能与 LOGO!程序的密码保护功能配合,可以做到完全的 知识产权保护. 17,LOGO!也能设定密码吗? (1)直接在 LOGO!上操作,进入 Password 功能项进行设置. (2)用 LOGO!Soft-Comfort 软件编程时,进入命令菜单 File(文件) > Properties (属性) > Password(密码)设置密码,然后将程序通过 LOGO! 编程电缆下载到 LOGO!中, 密码也一并下载到 LOGO!中了. 这两种方法设置的密码功能效果一样. 18,LOGO!能实现长达好几天的定时吗? 可以用周定时器, 周定时器用来实现大循环周期为一周的定时任务, 也可以用来实现 按天循环的定时任务. 只有具内部实时时钟的 LOGO!模块(型号后面带有 C 的模块)支持这个特殊功能块. 每个周定时器实际上是由三个独立的星期-日定时器复合而成. 每个星期-日定时器可 以设置一个"开/关"时间段,独立对一星期内的某天(可以分别设定)起作用.因此一周 内的每天可以设置三个开/关时间段,或者说,每一时刻的输出状态可以受到多三个时间 段设定条件的约束. 19:LOGO!有启动脉冲位吗? M8 在用户程序启动的个循环周期会被置位为"1";在完成个循环周期后,会 自动复位为"0". 因此 M8 可作为用户程序的启动标志. M8 在所有其余的循环周期内可用作中间点,其用法和其它的标志位用法相同. 20,LOGO!有联网通讯能力吗? LOGO!可以连接到两种通讯网络: (1)EIB(Instabus EIB): LOGO!附加 CM EIB/KNX 模块可以连接到 EIB 网络上.EIB 是欧洲安装标准,一种多用于 建筑设施的通讯 (2)AS-InteRFace: LOGO!附加 CM AS-I 模块可以连接到 AS-Interface 网络上,只能作为 AS-Interface 从 站.每个 LOGO!可以在网络上有 4 输入/4 输出(共 8 个)开关量点.常见的主站如 S7-200 系列中的 CP243-2 模块,S7-300 中的 CP343-2 模块等
