                                               保定西门子代理商




上海庆惜自动化设备有限公司（与您携手共进、长期合作）
  公司简介如下：
【产品库存】 现货销售
【产品价格】 电议
【产品质量】 原装、罚十。
【产品包装】 全新原装、现货销售。
【售后服务】 质保一年，货到后有任何质量问题7天内包换（人为除外）

s7-200产品描述

·用于 SIMATIC S7-200 的模拟量输入和输出

·极短的转换时间

·用于连接模拟传感器和执行机构，而无需增加放大器

·甚至应对更为复杂的自动化任务

除了现有的集成数字量输入/输出之外，数字扩展模块还可以提供更多的数字量输入/输出使用选项。

这为用户提供了下列优势：

·佳适应性：

使用可以根据需要结合不同的扩展模块，用户可以根据相关任务调整器控制。这可以避免产生不必要的投资。可提供 8 点、16 点和 32 路输入/输出的模块。

·灵活性：

如果任务后续有所扩展，可以升级控制器。更新用户程序非常简单。

注意：

S7-21x 和 S7-22x 系列 CPU 具有扩展模块。S7-21x 系列的CPU仅可通过用于 S7-21x 系列的扩展模块进行扩展。S7-22x 系列的CPU（CPU 222/224/226）只能通过用于 S7-22x 系列的扩展模块进行扩展。不得在各系列之间进行结合使用。

扩展模块具有与基本设备相同的设计特点。

·安装在 DIN 导轨上：

安装在 DIN 导轨上；模块卡装到 CPU 的右侧导轨上，再通过总线连接器（S7-21x）或灵活集成的扁平电缆（S7-22x）连接到 CPU.

·直接安装：

集成的钻孔可将模块直接螺栓安装到墙壁上。在易受剧烈振动的场合建议采用这种安装方式。

s7-300产品描述

S7-300 CPU 的六个性能等级

现有性能范围极宽的分级 CPU 系列，可用于组态控制器。产品范围包括 7 种标准的 CPU、7 种紧凑式 CPU、5 种故障防护型 CPU 以及 3 种工艺 CPU。现有 CPU 的宽度仅 40mm
SIMATIC S7-300 是我们全集成自动化设计的一部分，是销量大的控制器。

优点

s7-300故障与安全描述

西门子S7-300故障安全型CPU  6ES7315-6FF04-0AB0

SIMATIC S7-300, CPU 315F-2DP FAILSAFE CPU WITH MPI INTERFACE INTEGRATED 24V DC POWER SUPPLY, 384 KB WORKING MEMORY, 40MM WIDE, 2. INTERFACE DP-MASTER/SLAVE MICRO MEMORY CARD REQUIRED

S7-300F

cpu 315f-2 dp，用于采用 profibus dp 进行分布式组态、对程序量有中/高要求的故障安全型工厂

cpu 315f-2 pn/dp，用于具有中/大规模的程序量以及使用profibus dp和profinet io进行分布式组态的工厂，在profinet上实现基于组件的自动化中实现分布式智能系统

cpu 317f-2 dp，用于具有大容量程序量以及使用profibus dp进行分布式组态的故障安全工厂

cpu 317f-2 pn/dp，用于具有大容量程序量以及使用profibus dp和profinet io进行分布式组态的工厂，在profinet上实现基于组件的自动化中实现分布式智能系统

cpu 319f-3 pn/dp，用于具有大容量程序量以及使用profibus dp和profinet io进行分布式组态的故障安全型工厂，在profinet上实现基于组件的自动化中实现分布式智能系统



西门子数控系统基本构成

一．西门子840D系统的组成

SINUMERIK840D是由数控及驱动单元（CCU或NCU），MMC，PLC模块三部分组成，由于在集成系统时，是将SIMODRIVE611D驱动和数控单元(CCU或NCU)并排放在一起，并用设备总线互相连接，因此在说明时将二者划归一处。

1.人机界面
人机交换界面负责NC数据的输入和显示,它由MMC和OP组成：
    MMC包括：
- OP单元
- MMC
- MCP三部分。
MMC实际上就是一台计算机，有自己独立的CPU,还可以带硬盘，带软驱；OP单元正是这台计算机的显示器，而西门子MMC的控制软件也在这台计算机中。
a.MMC
我们常用的MMC有两种：
MMCC100.2
MMC103
其中MMC100.2的CPU为486，不能带硬盘；而MMC103的CPU为奔腾，可以带硬盘，一般的，用户为SINUMERIK810D配MMC100.2，而为SINUMERIK840D配MMC103。
PCU(PC
UNIT)是专门为配合西门子新的操作面板OP10、OP10S、OP10C、OP12、
OP15等而开发的MMC模块，目前有三种PCU模块——PCU20、PCU50、PCU70,
PCU20对应于MMC100.2，不带硬盘，但可以带软驱。PCU50、PCU70对应于MMC103，可以带硬盘，与MMC不同的是：PCU50的软件是基于WINOOWS
NT的。PCU的软件被称作HMI, HMI有分为两种：嵌入式HMI和高级HMI。一般标准供货时，PCU20装载的是嵌入式
HMI,而PCU50和PCU70则装载高级HMI。
b.OP
OP单元一般包括一个10.4〞TFT显示屏和一个NC键盘。根据用户不同的要求，西门子为用户选配不同的OP单元，如：OP030,OP031,OP032,OP032S等，其中OP031为常用。
c.MCP
MCP是专门为数控机床而配置的，它也是OPI上的一个节点，根据应用场合不同，其布局也不同，目前，有车床版MCP和铣床版MCP两种。对810D和840D，MCP的MPI地址分别为14和6，用MCP后面的S3开关设定。
对于SINUMERIK840D应用了MPI（Multiple Point
Interface）总线技术，传输速率为187.5k/秒，OP单元为这个总线构成的网络中的一个节点。为提高人机交互的效率，又有OPI（Operator
PanelInterface）总线，它的传输速率为1.5M/秒。
2.数控及驱动单元
a.NCU数控单元
 SINUMERIK840D的数控单元被称为NCU（Numenrical
Controlunit）单元：中央控制单元,负责NC所有的功能,机床的逻辑控制,还有和MMC的通讯 它由一个COM CPU板. 一个PLC
CPU板和一个DRIVE板组成.
根据选用硬件如CPU芯片等和功能配置的不同，NCU分为NCU561.2,NCU571.2,
NCU572.2,NCU573.2(12轴)，NCU573.2(31轴)等若干种，同样，NCU单元中也集成SINUMERIK840D数控CPU和SIMATIC
PLC
CPU芯片，包括相应的数控软件和PLC控制软件，并且带有MPI或Profibus借口，RS232借口，手轮及测量接口，PCMCIA卡插槽等，所不同的是NCU单元很薄，所有的驱动模块均排列在其右侧。
b．数字驱动

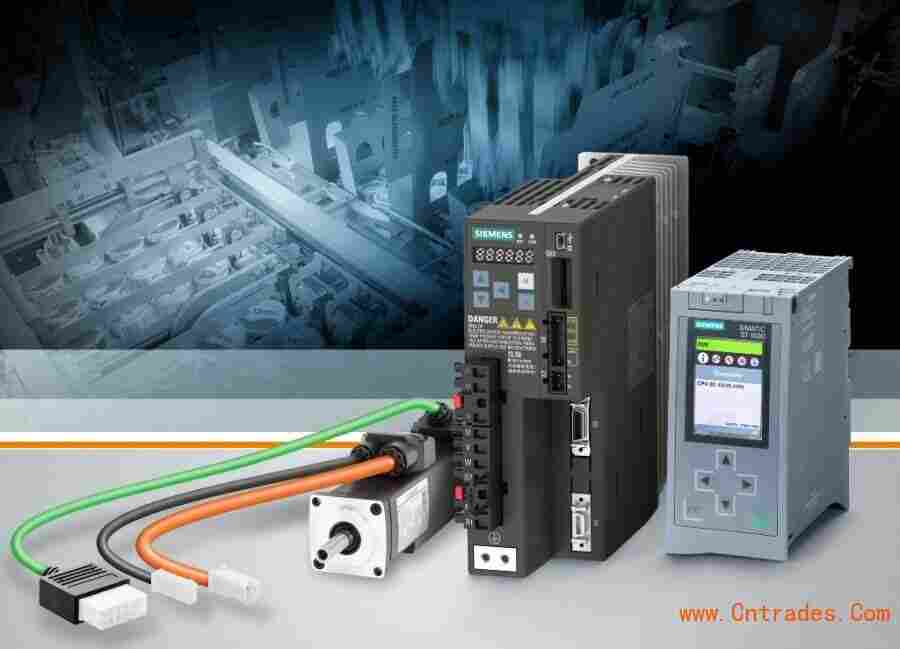

数字伺服：运动控制的执行部分,由611D伺服驱动和1FT6(1FK6)电机组成
SINUMERIK840D配置的驱动一般都采用SIMODRIVE611D.它包括两部分：电源模块+驱动模块（功率模块）。
电源模块：主要为NC和给驱动装置提供控制和动力电源，产生母线电压，同时监测电源和模块状态。根据容量不同，凡小于15KW均不带馈入装置，极为U/E电源模块；凡大于15KW均需带馈入装置，记为I/RF电源模块，通过模块上的订货号或标记可识别。
611D数字驱动:是新一代数字控制总线驱动的交流驱动，它分为双轴模块和单轴模块两种，相应的进给伺服电机可采用1FT6或者1FK6系列，编码器信号为1Vpp正弦波，可实现全闭环控制。主轴伺服电机为1PH7系列。
c.PLC模块
SINUMERIK810D/840D系统的PLC部分使用的是西门子SIMATIC
S7-300的软件及模块，在同一条导轨上从左到右依次为电源模块（Power Supply），接口模块（Interface Module）机信号模块（Signal
Module）。的CPU与NC的CPU是集成在CCU或NCU中的。
电源模块（PS）是为PLC和NC提供电源的+24V和+5V。
接口模块（IM）是用于级之间互连的。

信号模块（SM）使用与机床PLC输入/输出的模块，有输入型和输出型两种。


（SIEMENS） 诚信走天下，走遍天下有朋友；虚伪的人，踏破铁鞋无知己。


西门子系列代理的进口贸易与工程服务。公司主要经营来自欧洲、美国、日本等国的高精密传感产品、仪器仪表及各类自动化产品，并广泛应用于钢铁、冶金、能源、石
化、港口、轨道交通等众多的**重点企业。同时公司同国内的装备制造业厂商密切合作，大力推进中国工业自动化前进的步伐。

西门子努力满足一切法律和道德要求，并且，只要可能，我们还努力越这些要求。我们的责任是按照**的职业和道德标准和惯例来开展业务：公司绝不容忍任何不合规的行为。

我们在“勇担责任”方面的原则堪称我们制定业务决策的指南针。我们还必须鼓励我们的商业伙伴、供应商和其他利益相关者遵循同样高的道德标准。

追求**

取得**的业绩和运营成果

追求**，是我们在每个业务都将尽力实现的目标。我们根据公司愿景制定这一远大目标，并在其指引下提供优异的质量及越客户需求的解决方案。一直如此。

追求**还意味着吸引市场上***的人才。我们将帮助这些人才掌握获得所需的各种技能，给他们提供发挥潜力的**机会。我们致力于营造一种高绩效企业文化。

追求**不仅仅关系到我们所做的一切，它还要求我们找到一条持续改善的道路。这需要我们灵活、积极地迎接变革，从而确保我们能够牢牢把握新的机遇。


下列标准型CPU 可以提供：

下列紧凑型CPU 可以提供：

下列技术型CPU 可以提供：

下列故障安全型CPU 可以提供：


S7-300 可以实现空间节省和模块式组态。除了模块，只需要一条 DIN 安装轨用于固定模块并把它们旋转到位。
这样就实现了坚固而且具有 EMC 兼容性的设计。
随用随建式的背板总线可以通过简单的插入附加的模块和总线连接器进行扩展。S7-300 系列丰富的产品既可以用于集中扩展，也可用于构建带有 ET 200M 的分布式结构；因此实现了经济高效的备件控制。
扩展选件
如果自动化任务需要过 8 个模块，S7-300 的中央控制器 (CC) 可以使用扩展装置 (EU) 扩展。中心架上多可以有 32 个模块，每个扩展装置上多 8 个。接口模块 (IM) 可以同时处理各个机架之间的通讯。如果工厂覆盖范围很宽，CC/EU 还可以相互间隔较长距离安装（长 10m）。
在单层结构中，这可以实现 256 个 I/O 的大组态，在多层结构中多可以达到 1024 个 I/O。在带有 PROFIBUS DP 的分布式组态中，可以有 65536 个 I/O 连接（多 125 个站点，如通过 IM153 连接的 ET200M）。插槽可自由编址，因此无需插槽规则。
S7-300 模块种类丰富，还可以用在分布式自动化解决方案中。
与 S7-300 具有相同结构的 ET 200M I/O 系统通过接口模块不仅可以连接到 PROFIBUS 上还可以连接到 PROFINET 上。
西门子S7-400产品说明
有一系列从入门级CPU直到高性能CPU，用于配置控制器。所有CPU控制大量结构;多个CPU可以在一个多值计算配置中一起工作以提高性能。由于CPU的高处理速度和确定性的响应时间，可缩短机器的循环周期。
不同的CPU具有不同性能，例如，工作存储器，地址范围，连接数量和执行时间。十款款标准的CPU，集成PROFIBUS、PROFINET 总线接口。


模块化

S7 - 400的一个重要特点是它的模块化。S7- 400的高速通讯背板总线和允许直接插入CPU集成的DP接口，允许多条通讯线路的高性能运行。例如，把一根总线用于HMI通讯和编程任务，一根总线用于高性能运动控制，一根总线用于普通I / O现场总线通讯。
此外，也可以实现另外连接到MES-/ERP系统或通过SIMATIC IT连接到互联网的需要。根据任务情况，可对S7 – 400进行集中扩展或分布式配置。附加设备和接口模块也可集中用于此目的。在CPU中集成的PROFIBUS或PROFINET接口上也可实现分布式扩展。如果需要，也可以使用通讯处理器（CP）。

设计

设计一个S7 - 400系统基本上包括机架，电源，和中央处理单元。它可以以一个模块化的方式安装和扩展。所有的模块都可以自由地放置在左侧插入的电源旁边。S7- 400具有无风扇的坚固设计。信号模块可以热插拔。一个多层面的模块范围可用于中央扩展以及具有ET200的分布式拓扑结构的简单配置。
在集中式扩展中，额外安装机架直接连接到中央控制器。

除了标准的安装机架，也提供9槽和18槽铝合金安装机架。这些铝机架可以很高地耐受不利环境条件，紧固耐用，重量轻25％左右。

多值计算

多值计算，也就是在一个S7- 400中央控制器中的几个CPU的同时操作，为用户提供不同的益处：

可通过多值计算共享的S7 - 400的整体性能。例如，在技术复杂的任务中，如开环控制，可以将计算机或通讯分割和分配给不同的CPU每个CPU分配给自己的，用于此目的本地输入/输出。

有些任务也可以从每个多值计算方式中断开，一个CPU处理关键时间的处理任务，另一个处理非关键时间的任务。

在多值计算操作中，所有的CPU的运行行为像一个CPU，也就是说，当一个CPU进入STOP状态，其他的也停止。几个CPU的动作可以通过同步指令选择性地协调调用。此外，CPU之间的数据交换通过高速的全局数据通讯机制。

数据/程序存储器

从精细分级的各种CPU中选择合适的CPU取决于集成工作存储区的大小。集成装载存储器（RAM）足以满足中小型企业方案。对于大型程序，通过插入RAM或FEPROM存储卡增大装载内存（64 KB到64 MB）。
