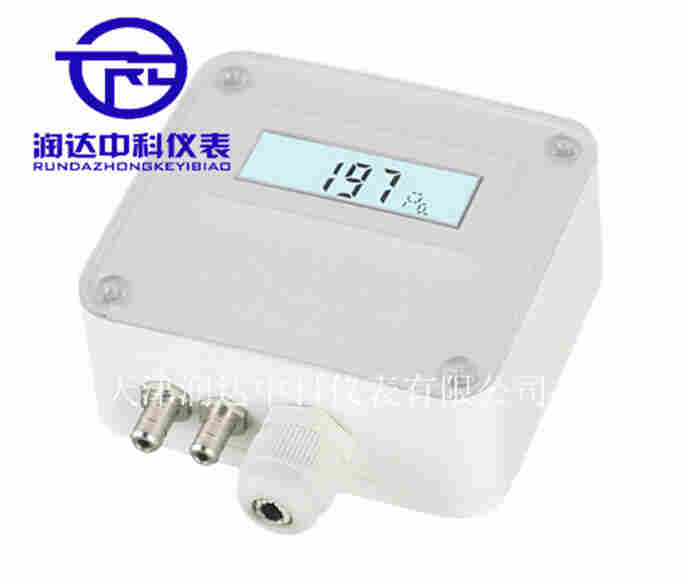

TRD-168数字微压差变送器
产品特色：
l 微差压传感器可以检测差压或表压压力，并把这个压力值转换为成比例的电信号输出。具有0-VDC,0-10VDC或4-20mA等输出方式（单独电压三线制和电流两线制输出，也可电流、电压同时输出），用于智能楼宇能源管理系统，起到测量楼宇增压和空气流动控制所需的准确压力和流量。适用于暖通空调（HVAC）、智能楼宇、测试台、能源管理系统、VAV及风扇控制、环境污染静态管路和洁净室压力、烟雾罩控制、烘箱增压及炉通风控制等领域。
l 量程0~±10pa/0~±10,000pa，压差量程可自行设定。
l 输入电压：16~30Vac/Vdc
l 精度：±1.0% FS（标准型），±0.5%FS（高精度型）
l 输出信号：0-5V 、0~10V和4~20mA（电压电流分别输出，也可同时使用）
l 多种压力单位可切换
l LCD背光数字显示屏或者无显示屏。
l 开机自动零点校准

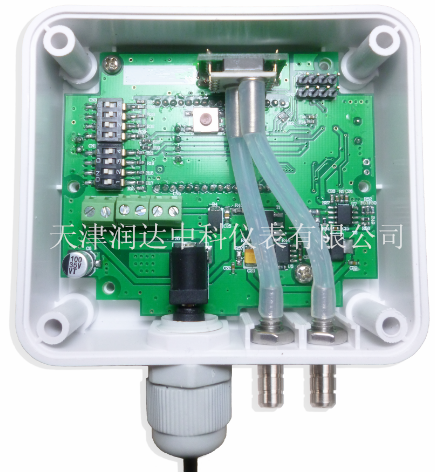

l 响应时间通过产品内置拨码开关现场可调（20ms-2s）
l 手动按键压差零点校准
l 采用进口微压芯体
l ABS工业塑料外壳，IP65防护等级
l 旋转方式固定于安装背板

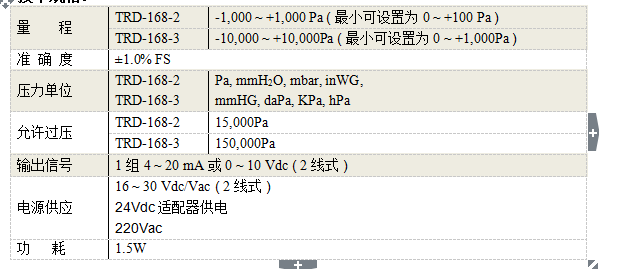

技术规格：
压力范围量程表: （选择小于100pa量程时请咨询厂家)
|
压力值 |
单向可调压力值 |
双向可调压力值 |
|
-100 ～ +100Pa |
0～10Pa |
-5.0 ～ +5.0 Pa |
|
0～25Pa |
-12.5 ～ +12.5 Pa |
|
|
0～50Pa |
-25.0 ～ +25.0 Pa |
|
|
0～75Pa |
-37.5 ～ +37.5 Pa |
|
|
0～100Pa |
-50.0 ～ +50.0 Pa |
|
|
-1000 ～ +1000 Pa |
0～100Pa |
-50 ～ +50 Pa |
|
0～250Pa |
-125 ～ +125 Pa |
|
|
0～500Pa |
-250 ～ +250 Pa |
|
|
0～750Pa |
-375 ～ +375 Pa |
|
|
0～1000Pa |
-500 ～ +500 Pa |
|
|
-10,000～+10,000 Pa |
0～1000Pa |
-500 ～ +500 Pa |
|
0～2500Pa |
-1250 ～ +1250 Pa |
|
|
0～5000Pa |
-2500 ～ +2500 Pa |
|
|
0～7500Pa |
-3750 ～ +3750 Pa |
|
|
0～10,000Pa |
-5000 ～ +5000 Pa |
变送器功能：
选项表：
|
TRD168/169 |
- □ |
□ |
/□ |
|
|
|
量程： |
1 |
-100 ～ +100Pa |
|||
|
2 |
-1000 ～ +1000Pa |
||||
|
3 |
-10，000 ～ +10，000Pa |
||||
|
输出方式： |
A |
4-20mA |
|||
|
B |
0-10VDC |
||||
|
C |
0-5VDC |
||||
|
D |
4-20mA+0-5V/10V |
||||
|
R |
RS485（只适用169，无显示） |
||||
|
附加功能： |
/S |
数字显示（只适用168） |
|||
|
/H |
精度0.5%FS（高精度型） |
||||
选型举例：TRD168-2A/S,量程-1000pa-+1000pa，输出4-20mA,现场显示，精度1.0%。
