ESS-6008半导体器件静电放电模拟器，日本原版NOISEKEN ESS-6008半导体器件静电放电模拟器由深圳市辰仪科技现货提供。
ESS-6008半导体器件静电放电模拟器性能特点：
考查实际上给电子设备安装半导体元件时，半导体元件所受到的抗静电破坏能力的静电试验器。
半导体元件因受静电可能发生内部配线，绝缘膜的熔断，破坏等而导致产品特性裂化，误动作的现象。
对于此静电破坏试验，只需利用1 台弊司小型ESS-600X 更换探头就可简单实行人体带电型，机器带电型的试验。还有，可用选件中的精密型支架可对细密间距元件做半自动的试验。
适合用于进行LED,LCD, 光元件等电子部品的静电破坏耐性试验。

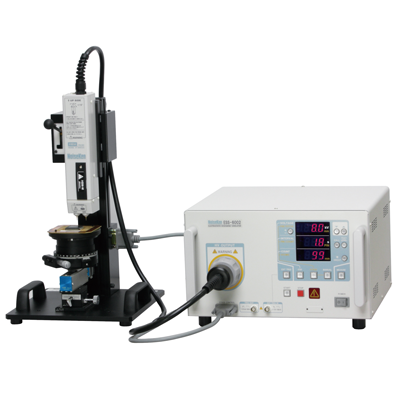

精密型支架
ESS-6008半导体器件静电放电模拟器对应标准
| 人体模型试验 (HBM) | 机械模型试验 (MM) |
| AEC-Q100-002-Rev.D Jul.2003 | AEC-Q100-003-REV-E Jul.2003 |
| ESDA ANSI/EOS/ESD-STM5.1-2001 | ESDA ANSI/ESD STM5.2-1999 |
| IEC 61340-3-1Ed.1.0 2002 | IEC 61340-3-2 Ed.1.0-2002 |
| IEC 60749-26 Ed.1.0 2003 | IEC 60749-27 Ed.1.0 2003 |
| JEDEC JESD22-A114E Jan 2007 | JEDEC JESD22-A115A Oct.1997 |
| JEITA EIAJ ED-4701/300 Aug.2001 Test Method304 | JEITA EIAJ ED-4701/300 Aug.2001 |
| MIL-STD-883G Method 3015.7 Mar.1989 |
ESS-6008半导体器件静电放电模拟器技术参数
|
项目 |
性能 | |
|
|
ESS-6008 | |
| 输出电压 |
|
100～8000V±10％（ESS-6008） 10V步进 |
| 输出极性 | 正或负 | |
| 重复周期 |
0.3～99s±10％ 到10s为止0.1s步进 10s以后1s步进 |
|
| 放电次数 | 1～99次/连续 | |
| Automatic output voltage ramping | Available | |
| 尺寸 | （W）340×(H)×199×（D）300mm（不含突起部分） | |
| 尺寸 | 约6kg | |
简易型探针台 <18-00075A>
| 项目 | 功能/性能 |
| 尺寸/重量（探针台主机） | (W)200×(H)330×(D)290mm/约1.5kg |
| 尺寸/重量（简易放电板） | (W)100×(H)27×(D)180mm（不含突起部）/约200g |
| 钳口尺寸 | 110mm |
| 其他 | POM造V型部件1个 标准附件 |
半自动精密型探针台 <18-00076A>
由于半自动精密型探针台的小分辨率为0.01mm，所以可以简单地对毫米间距和英寸间距等极小间距的半导体进行试验
| 项目 | 功能/性能 |
| 尺寸/重量 | (W)250×(H)400×(D)300mm/约7kg |
| 可对应IC | 大尺寸：40mm角 小导线间距：0.4mm |
| X轴 | 手动 移动量：20mm ×燕尾槽、进给螺杆 |
| Y轴 | 电动（大速度：13mm/s）移动量：40mm（Y分辨率：0.01mm）*步进马达&滚珠螺杆 |
| θ轴 | 手动 移动量：360° |
| Z axis | 手动 移动量：20mm *内置弹簧下压式 |
| 回原点 | 手动 |
