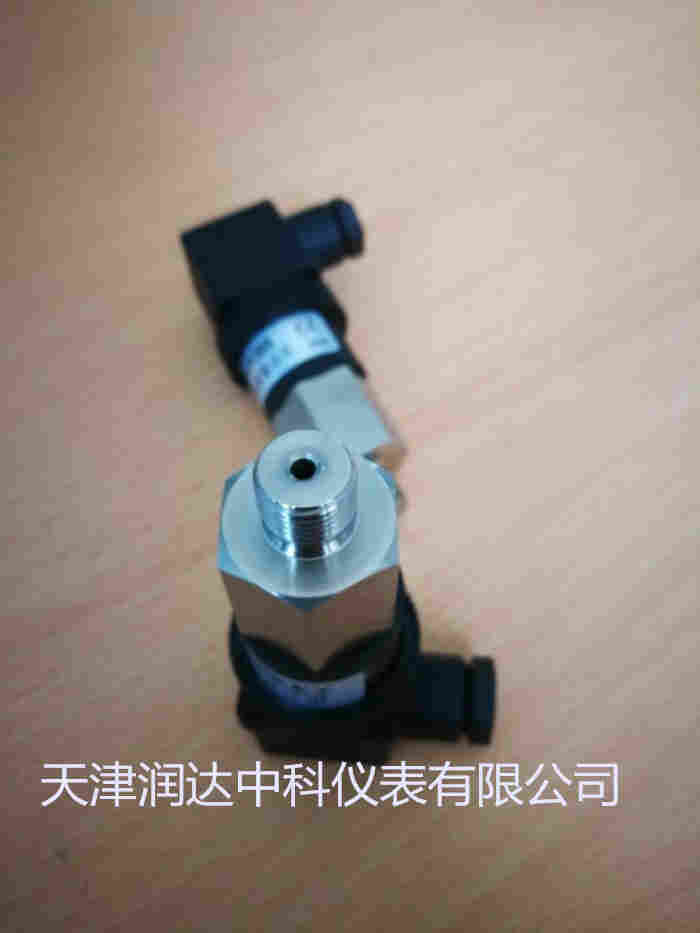

TRD-PY20压力开关
结构原理
内置活塞与精密弹簧相连当压力变化时，弹簧伸缩量发生相应变化，当压力达到设定值时，会触发预设的结构并发出开关信号。
特点：
结构紧凑，采用DIN标准插头，接线极其方便，测量范围广（0…400bar)，过载能力强（可高达：1230bar),高重复性，具有常开或常闭触电，接点镀金，触电容量大。
应用：
可用于：水、油、气体压力的测量。
技术参数：
测量范围：详见下表
|
接口材质 |
型号 |
大允许压力（bar） |
设定范围（bar） |
误差(bar) |
固定迟滞（bar） |
重量（kg） |
|
薄膜式 |
PY20-02.5 |
300 |
02~2.5 |
3% |
10%-20%设定值 |
0.1 |
|
PY20-005 |
300 |
0.8~5.0 |
||||
|
PY20-012 |
300 |
1~12 |
||||
|
PY20-050 |
300 |
5~50 |
||||
|
活塞式 |
PY20-100 |
600 |
10~100 |
|||
|
PY20-200 |
600 |
20~200 |
||||
|
PY20-400 |
600 |
50~400 |
迟滞：10…20%设定值
误差：3%设定值
输出：常开+常闭 接点镀金
≤ DC 42V , 1A
≤ DC 115V, 0.15A
≤ AC 42V , 3A
≤ AC 125V, 3A
≤ AC 250V , 0.5A
介质温度：-20…85℃ (-40…160℃可选）
防护等级：IP65
工作寿命：大于100万次
接线方式：端子接线
材料：
膜片（≤12bar型)： NBR
活塞 (>12bar型)： 钢制活塞带有NBR密封
过程连接：镀锌钢/不锈钢
外壳：工程塑料
