1、概述

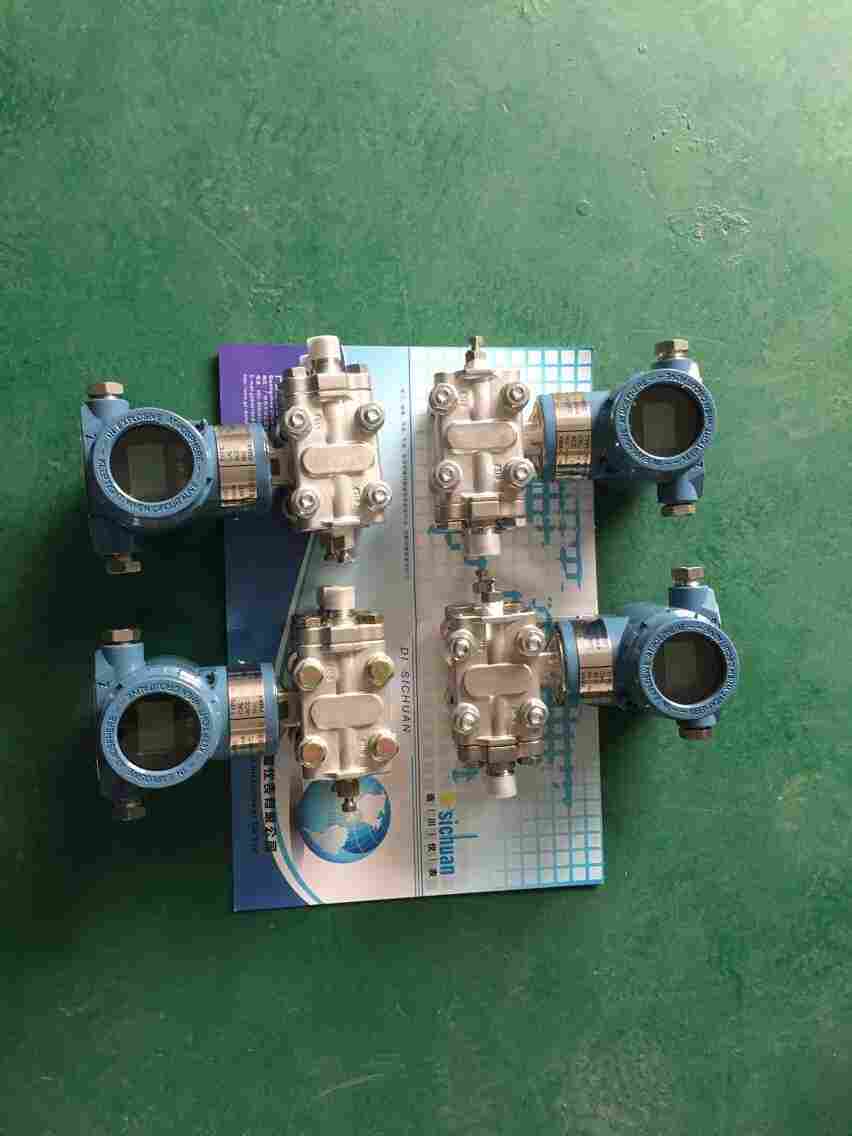

3351小型化系列压力/差压变送器是采用国外应用*广泛，技术*成熟的电容式传感器芯体，并引进国外全套生产工艺和技术，严格执行质量管理体系9001:2000标准，生产出的*型系列化压力/差压送器。产品模块化设计和全贴片封装，外形设计取欧美流行样式，多款精致的塑料模具配以*的激光雕刻手段，使得产品更加紧凑*。
3351系列压力/差压变送器针对国内不同用户的要求，同时推出N型（普通模拟型）、G型（常规智能型）和S型（标准智能型）三种规格；智能系列通过就地按钮，可现场调零或重新量程，通过手操器或通讯软件还可实现无源和数据组态。根据用户的特殊需求，智能化系列*可达到宽量程比（100：1）和高精度（0.075%）。
2、应用
◆石油/石化/化工
*与节流孔板配套，提供的流量测量和控制。
*可测量管道和贮罐的压力和液位。
◆电力/城市煤气/其它公司事业
*要求高稳定度和高精度的测量等场合。
◆纸浆和造纸
*用于要求耐化学液体、耐腐蚀性液体之类的变送器。
◆钢铁/有色金属/陶瓷
*用于炉膛压力测量等要求高稳定性，高精度测量等场合。
*用于在严格控制（温度、湿度等）条件下要求稳定测量的场合。
◆机械/造船
*用于在严格控制（温度、湿度等）条件下要求稳定测量的场合。
3、技术指标：
性能指标：（参考条件，零基量程、硅油、316L不锈钢膜片、量程比1:1、数字微调值等于量程设定点值）
◆精度：
1、数字信号：±0.05%
2、模拟信号：±0.075%至±0.2%
3、微量程（≤1.5kPa）：±0.2%
注意：对于＜10:1的量程，精度≤±0.2%
◆环境温度影响/28℃
量程比1:1至10:1：≤±0.2%
微量程（≤1.5kPa）：±0.5%
◆静压影响（差压变送器）
1、零点误差（可在静压下消除）
静压从(0～13.7)MPa，±0.2%/6.9MPa
静压过13.7MPa，±0.5%/6.9MPa
2、量程误差
±0.25%/6.9MPa
◆稳定性
12个月，±0.2%F.S，在温度变化28℃，静压*为6.9MPa，量程1:1条件下。
◆安装位置影响
零点*多影响250Pa，可修正掉，无量程影响。
◆综合性能（基于参考精度、环境温度、静压影响等综合误差）
在变送器1:1量程，28℃温度变化，6.9MPa静压下为±0.25%。
◆振动影响（微量程除外）
在管道安装过程条件相关的任意轴向上进行15至2000Hz测试小于±0.1%F.S
◆电源影响
小于0.005%/V
◆射频干扰影响
20至1000MHz，1米条件下，±0.1%F.S
◆绝缘强度及反向保护
正、负接线端子与壳体之间50Hz、100Vpp历时一分钟无飞弧现象。反接24V无损坏。
◆供电电压
12V～45V （标准为24V，无负载可工作于16V，带数字指示表头供电电压不低于12V）
◆使用温度
-20℃～+85℃
◆贮藏温度
-40℃～+104℃
◆相对湿度
0～*
◆物理性能
重量：约3.5kg（标准配置，不带安装附件）
高度：190mm
电缆穿线孔 M20×1.5或NPT1/2
◆引压连接
1、引压孔 1/4NPT内锥管螺纹
2、引压螺钉：M10×1.5，间距41.3mm
3、引压连接接头（见图4）
◆法兰液位型（详见附表法兰及规格尺寸）
◆隔离膜片
316L、哈氏C-276、蒙乃尔、钽
◆排气/排液阀
316L、哈氏C-276或蒙乃尔可选
◆传感器连接O型环
丁晴橡胶密封圈、聚四氟密封圈、金属密封圈
◆电子壳体及涂层
低铜铝合金、阳极氧化、喷涂聚氨脂
◆传感器灌充液
硅油、氟油
◆表盖及显示盒
10mm钢化玻璃、丁晴橡胶密封
◆体防护性能符合：IP67（相关参数）
◆隔爆、本安
本安型“i”
符合GB3836.1-2000、GB3836.4-2000
防爆等级：EXiaIICT6
隔爆型“d”
符合GB3836.1-2000、GB3836.2-2000
防爆等级：EXdIICT6fire
6、手操器及校验软件适用对象：
◆普通模拟型（N）：无手操器及校验软件
◆常规智能型（G）：
手操器：PDA-RS232（需与PDA-22G通讯器配套使用）
校验软件：SEN-2000（需与PC-22G通讯器配套使用）
◆标准智能型（S）：
手操器：PDA-HART(需与PDA-11S通讯器配套使用）
校验软件：SEN-2000（需与PC-11S通讯器配套使用）
