WDJF无局部放电试验成套装置主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。
1、设备适用范围
DJF无局部放电试验成套装置的详细介绍
本目录是由上海徐吉电气有限公司为您精心提供的:
WDJF无局部放电试验成套装置
产品描述
本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。
2、方案编写说明
l 本套设备的试验对象为主要为容性试品，同时也考虑了阻性和感性试品。
l 该设备方案是利用工频试验变压器产生工频高电压。
WDJF无局部放电试验成套装置
3、使用条件
l 海拔高度：≤1000m
l 环境温度：-5℃～+40℃
l 大日温差：≤25℃
l 空气相对湿度：≤90％（20℃）
l 耐地震能力：≤8级
l 地面水平加速度3.0m/S2、地面垂直加速度1.5m/S2
l 电源电压的波形为实际正弦波，波形畸变率<3%
l 设有一可靠接地点，接地电阻＜0.5Ω
l 安装地点：户内
4、体技术要求
l 额定输出容量：300kVA
l 额定输出电压：350kV
l 额定输出电流：0.85A
l 额定输入电压：0.38kV
l 短路阻抗：<6%
l 成套装置局放水平：在额定电压下≤5pc，在80%额定电压下≤2pc
l 运行时间：额定电压下、额定电流下可连续运行60分钟；2/3额定电压额定电流下可连续运行
l 成套装置波形畸变率：调压器输入电压波形畸变率<3%时，成套设备输出电压波形畸变率≤3%
WDJF无局部放电试验成套装置

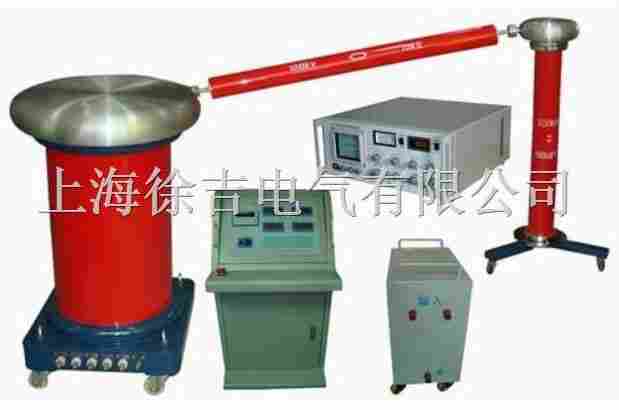

5、设备组成
上海徐吉电气有限公司
序号
设备名称
数量
备注
备注
1
WDYD程控工频耐压试验系统
1台
2
WDJF-300/350工频无局放试验变压器
1台
3
TAWF-300/350工频电容分压器
1台
4
GR350-1A/5k保护电阻
1台
5
TEDGC－350／0.38/0～0.42柱式调压器
1台
苏州产
6
LBQ-350电源噪声滤波器
1台
7
WDJF2002局部放电检测仪(模拟式)
1套
8
二次回路测量线、控制线
2套
