诺冠调压阀R64G-NNK-RMN
淄博贝翔经贸有限公司 石先生： QQ:240592315
Excelon 设计允许管式
或模块式安装
全流量压力表气口
平衡阀设计适用于
诺冠调压阀R64G-NNK-RMN
佳压力控制
当系统截断时，
标准的溢流型调压阀
允许降低系统压力
带防护罩的按压锁定式
调节旋钮
气路板式调压阀可排列
诺冠调压阀R64G-NNK-RMN
在一起，由一个共用的初级
压力，提供多个调节压力
技术参数
介质
压缩空气
大工作压力
20 bar
压力表口
Rc1/8
工作环境温度
-20°C ~ +65°C (R72G)
-20°C ~ +80°C (R73G和R74G)
在低于+2°C条件下使用时，请向本公司技术服务部
咨询
材料
R72G:
壳体：锌合金
阀盖和底插头：乙缩醛
阀：黄铜
R73G和R74G:
壳体和阀盖：铝合金
阀：黄铜
弹性材料：丁腈橡胶
底插头：乙酸醛
Excelon 模块式系统
R72G, R73G, R74G调压阀
G1/4 … G3/4
GrSym,Reg,RGerlSym,Reg,NonRel
表列型号包括ISO螺纹、调节旋钮、溢流型膜片，出口压力调节范围0.3~10bar
#入口压力10bar,设定压力6.3bar,压降1bar时为典型流量
4381-500
4381-600
4381-500
4381-600
4381-700
4381-600
4381-700
4381-700
R7˙˙-˙˙˙-˙˙˙
型号选择
膜片 代号
溢流式
非溢流式
调节 代号
旋钮
T型杆
螺纹 代号
PTF A
ISO Rc锥螺纹
ISO G直螺纹
流向类型
单向
逆向
出口压力调节范围
0,3 ... 2 bar (72) C
0,3 ... 4 bar F
0,3 ... 10 bar M
0,7 ... 17 bar** (73, 74) S
*出口压力可 调至大于或小于规定压力范围，
为此切勿在该压力范围外使用本装置
**17bar出口压力型阀仅有T型调节手柄，
产品编号第7位改为T，第9位改为S。

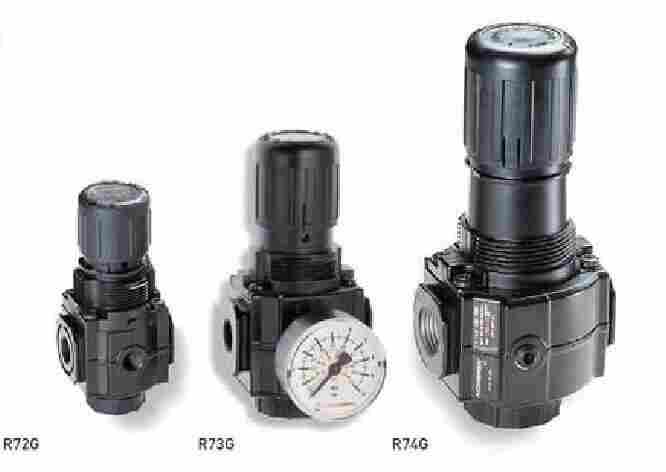

R72G R73G R74G
气口尺寸 代号
1/4" (72和73) 2
3/8" 3
1/2" (73和74) 4
3/4" (74) 6
系列 代号
72 2
73 3
74 4
压力表 代号
有 G
无 N
R74G-3AK-RMG
R74G-3AK-RMN
R74G-3AT-RSN
R74G3GKNMN
R74G-3GK-RFN
R74G-3GK-RMN
R74G-3GK-RMN
R74G-3GT-RSN
R74G-3GT-RSN
R74G-4AK-NFN
R74G-4AK-RFN
R74G-4AK-RMG
R74G-4AK-RMG
R74G4AKRMN
R74G4AKRMN
R74G-4AK-RMN
R74G-4AK-RMN**
R74G-4AT-RMN
R74G-4AT-RMN
R74G-4AT-RSG
R74G-4AT-RSG
R74G-4AT-RSN
R74G-4AT-RSN
R74G-4BK-NMG
R74G-4BK-RMN
R74G-4GK-NFG
R74G-4GK-NFN
R74G4GKNMG
R74G4GKNMG
R74G4GKNMN
R74G-4GK-RFG
R74G-4GK-RFN
R74G-4GK-RFN
R74G4GKRMG
R74G4GKRMG
R74G4GKRMG
R74G4GKRMN
R74G-4GK-RMN
R74G4GKRMN **
R74G-4GK-RSN
R74G-4GT-NSG
R74G-4GT-NSN
R74G-4GT-NSN
R74G-4GT-RSN
R74G-4GT-RSN
R74G-6AK-RFN
R74G6AKRMG
R74G6AKRMG
R74G6AKRMN
R74G6AKRMN
R74G6ATRSG
R74G-6AT-RSN
R74G6BKRMG
R74G6BKRMN
R74G6GKNMN
R74G-6GK-RFN
R74G-6GK-RMG
R74G6GKRMN
R74G6GKRMN
R74G-6GK-RMN**
R74G6GTNSN
R74G6GTNSN
R74G6GTRSN
R74M-6GK-RMN
R74R-3GK-RMN
R74R-3GT-RSN
R74R-3GT-RSN
R74R-4GK-RMN
R74R-4GK-RMN
R74R6AKRMG
R74R6AKRMN
R74R6GKRMN
R74R6GKRMN
G1/4 33 0,36 R72G-2GK-RMN
G1/4 50 0,48 R73G-2GK-RMN
G3/8 33 0,36 R72G-3GK-RMN
G3/8 60 0,48 R73G-3GK-RMN
G3/8 98 0,82 R74G-3GK-RMN
G1/2 60 0,48 R73G-4GK-RMN
G1/2 105 0,80 R74G-4GK-RMN
G3/4 105 0,78 R74G-6GK-RMN
