一、用途
适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）或对应直流电压下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
二、性能指标
1、仪器外形尺寸：1500L*1050W*2000H(mm)；
2、工作室体积：1100L*900W*950H(mm)；
3、电极：厚0.5mm 材质：不锈钢；
4、上下电极距离：50.0mm±0.1；
6、试验电压：交流0V-6000V无级可调
直流0V-8400V无级可调；
7、试验电源功率：6000W；
8、液体流量范围：0.0016-1.5ml/min 可任意设定；
9、滴液精度：0.5%
10、回路电流过60mA时，停止滴液，切断电压输出；
11、试验时间：0-10小时 可以任意设定；
12、起痕判断：6000V电压在60mA以下的电流持续6H；
13、控制器：采用德国西门子PLC+台湾威纶触摸屏，操作全触摸屏控制，操作简单，控制，带有漏电保护、过流保护功能，工作安全可靠；
14、滴液装置：
①、滴液采用雷氟精密蠕动泵，配进口泵管，耐酸碱以及所有污液腐蚀，使用寿命长，流速稳定，控制精度高；
②、试验电压、串联限流电阻与污染液流速对照如《表1》
叁、仪器说明

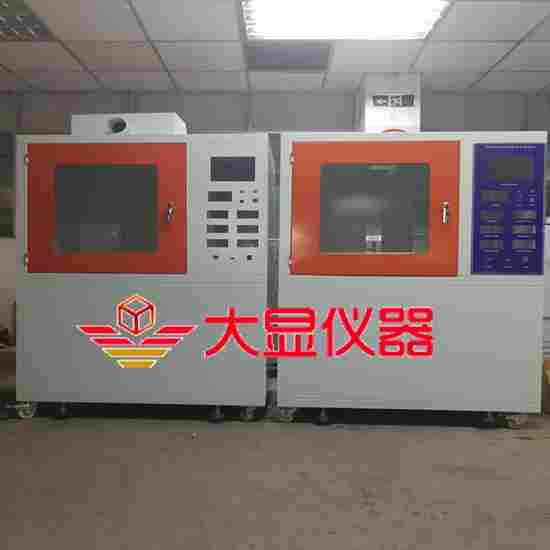

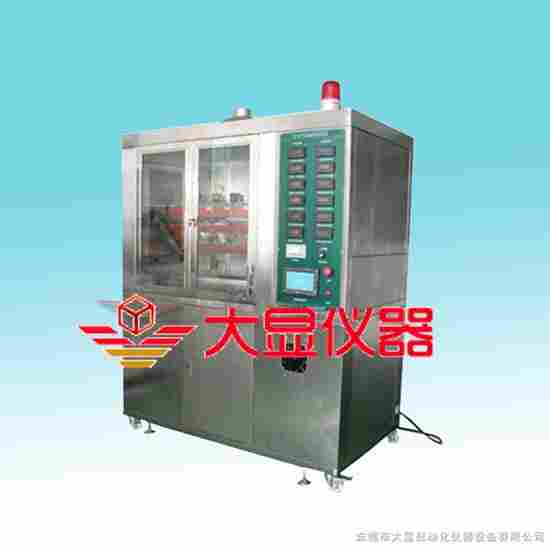

1、仪器实物图
表1
|
试验电压范围 (KV) |
恒定电压法电痕化电压 （KV） |
污染液流速 （ml/min） |
串联限流电阻值（KΏ） |
|
1.0 ~ 1.75 |
- |
0.075 |
1 |
|
2.0 ~ 2.75 |
2.5 |
0.15 |
10 |
|
3.0 ~ 3.75 |
3.5 |
0.30 |
22 |
|
4.0 ~ 4.75 |
4.5 |
0.60 |
33 |
|
5.0 ~ 6.0 |
- |
0.90 |
33 |
③．使用试验溶液：
质量分数为(0.1 士0.002)%分析纯NH4CL(氯化氨)和质量分数为(0.02士0.002)%异辛基苯氧基聚乙氧基乙醇(iso-octylphenoxypolyethoxyethanol)，非离子型湿润剂配以蒸馏水或去离子水。
11、重量 ： 240KG
贰、执行标准
本仪器严格按照ASTMD2303-13 及 IEC60587-2007标准设计。
大显五组绝缘材料-高压漏电起痕试验机新技术说明全文请联系 庞腾
