认真是一种态度上海赞国自动化科技有限公司主要销售西门子PLC，变频器，伺服驱动，电线电缆，低压电器，显示/屏，数控选型，SITOP电源等，位于上海松江工业园，有长达6年的销售，一定的技术熟练度。本公司长期与西门有这密切合作关系，能很好的处理客户的需求，为客户提供很好的技术支持。
西门子工业产品是工业的核心，为工业发展提供了很大技术动了，我们所销售的产品全部由西门子直接提供，保证原装，支持西门子验证。上海赞国科技能有长达6年的销售，全靠客户的认可和我们坚持不懈的努力。
由于销售的产品过我我们就稍微介绍下产品：

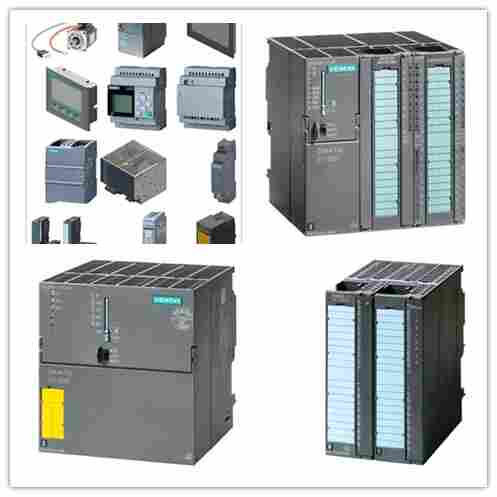

增强型控制器S7-300
S7-300是德国西门子公司生产的可编程序控制器(PLC)系列产品。其模块化结构、易于实现分布式的配置以及高、电磁兼容性强、抗震动冲击性能好，使其在广泛的工业控制领域中，成为一种既经济又切合实际的解决方案。
模块化微型 PLC ，中、小规模的性能要求
各种性能的模块可以非常好地和适应自动化控制任务
简单实用的分布式结构和多界面网络能力，应用十分灵活
操作方便，设计简单，不含风扇
任务时可顺利扩展
大量的集能，使它功能非常强劲
故障型自动化，可工厂日益的需求
基于 S7-300
可连接配有型模块的附加 ET 200S 和 ET 200M 分布式 I/O 站
通过采用 PROFIsafe 行规的 PROFIBUS DP 进行相关通信
模块另外也可用于非相关应用
SIMATIC S7-300 / ET 200M 家族是西门子已有产品线的组成部分，一般情况下，将会一直供应到 2023 年。
根据产品淘汰声明，这些产品将以备件形式另外供应 10 年。
S7-300常用型号及参数：
6ES73121AE140AB0
6ES73125BF040AB0
6ES73135BG040AB0
6ES73135BG044AB1
6ES73135BG044AB2
6ES73136BG040AB0
6ES73136CG040AB0
6ES73136CG044AB1
6ES73136CG044AB2
6ES73141AG140AB0
6ES73146BH040AB0
6ES73146CH040AB0
6ES73146CH044AB1
6ES73146CH044AB2
6ES73146EH040AB0
6ES73146EH044AB1
6ES73146EH044AB2
6ES73152AH140AB0
6ES73152EH140AB0
6ES73172AK140AB0
6ES73172EK140AB0
6ES73183EL010AB0
6ES73156TH130AB0
6ES73157TJ100AB0
6ES73176TK130AB0
6ES73177TK100AB0
6ES79538LF200AA0
6ES79538L0AA0
6ES79538LJ300AA0
6ES79538LL310AA0
6ES79538LM200AA0
6ES79538LP200AA0
6ES79538LF300AA0
6ES79538LP310AA0
6ES79538LG300AA0
6ES79538LM310AA0
6ES73401AH020AE0
6ES73401BH020AE0
6ES73401CH020AE0
6ES73411AH020AE0
6ES73411BH020AE0
6ES73411CH020AE0
6ES73501AH030AE0
6ES73502AH010AE0
6ES73511AH020AE0
6ES73521AH020AE0
6ES73525AH010AE0
6ES73525AH110AE0
6ES73550VH100AE0
6ES73551VH100AE0
6ES73552CH000AE0
6ES73552SH000AE0
6ES73603AA010AA0
6ES73613CA010AA0
6ES73650BA010AA0
6ES73683BB010AA0
6ES73683BC510AA0
6ES73683BF010AA0
6ES73683CB010AA0
6ES73901AB600AA0
6ES73901AE800AA0
6ES73901AF300AA0
6ES73901AJ300AA0
6ES73901BC000AA0
6ES73905AA000AA0
6ES73905AB000AA0
6ES73905BA000AA0
6ES73905CA000AA0
6ES73911AA000AA0
6ES73921AJ000AA0
6ES73921AJ001AB0
6ES73921AM000AA0
6ES73921AM001AB0
6ES73921AN000AA0
6ES73921BJ000AA0
6ES73921BJ001AB0
6ES73921BM010AA0
6ES73921BM011AB0
6ES73921BN000AA0
6ES73922AX000AA0
6ES73922AX100AA0
6ES73922BX000AA0
6ES73922BX100AA0
6ES73922CX000AA0
6ES73922CX100AA0
6ES73922DX000AA0
6ES73922DX100AA0
6ES73922XX000AA0
6ES73922XX100AA0
6ES73922XY000AA0
6ES73922XY100AA0
6ES79120AA000AA0
6ES73924BB000AA0
6ES73924BC500AA0
6ES73924BF000AA0
6ES73934AA000AA0
6ES79021AB000AA0
6ES79021AC000AA0
6ES79021AD000AA0
6ES79022AB000AA0
6ES79022AC000AA0
6ES79022AG000AA0
6ES79023AB000AA0
6ES79023AC000AA0
6ES79023AG000AA0
6ES54974UC11
6ES71740AA100AA0
6ES73280AA007AA0
6ES73700AA010AA0
6ES73742XH010AA0
6ES73900AA000AA0
6ES79103AA000XA0
6ES79711AA000AA0
6ES79715BB000AA0
6ES79731GC000AA0
6ES79731HD000AA0
6ES79740AA000AA0
6ES79988XC018YE0
6ES79988XC018YE2
6ES73211BH020AA0
6ES73211BH024AA1
6ES73211BH024AA2
6ES73211BH100AA0
6ES73211BH500AA0
6ES73211BH504AA1
6ES73211BH504AA2
6ES73211BL000AA0
6ES73211BL004AA1
6ES73211BL004AA2
6ES73211BP000AA0
6ES73211CH000AA0
6ES73211CH200AA0
6ES73211EL000AA0
6ES73211FF010AA0
6ES73211FF100AA0
6ES73211FH000AA0
6ES73211FH004AA1
6ES73211FH004AA2
6ES73217BH010AB0
6ES73221BF010AA0
6ES73221BH010AA0
6ES73221BH014AA1
6ES73221BH014AA2
6ES73221BH100AA0
6ES73221BL000AA0
6ES73221BL004AA1
6ES73221BL004AA2
6ES73221BP000AA0
6ES73221BP500AA0
6ES73221CF000AA0
6ES73221FF010AA0
6ES73221FH000AA0
6ES73221FL000AA0
6ES73221HF010AA0
6ES73221HF014AA1
6ES73221HF014AA2
6ES73221HF100AA0
6ES73221HH010AA0
6ES73221HH014AA1
6ES73221HH014AA2
6ES73225FF000AB0
6ES73225GH000AB0
6ES73225HF000AB0
6ES73228BF000AB0
6ES73231BH010AA0
6ES73231BL000AA0
6ES73231BL004AA1
6ES73231BL004AA2
6ES73261BK020AB0
6ES73261RF000AB0
6ES73262BF010AB0
6ES73262BF100AB0
6ES73262BF410AB0
6ES73262FS004AB1
6ES73271BH000AB0
6ES73280AA007AA0
6ES73287AA100AA0
6ES73311KF020AB0
6ES73311KF024AB1
6ES73311KF024AB2
6ES73317HF010AB0
6ES733B020AB0
6ES733B024AB1
6ES733B024AB2
6ES733F020AB0
6ES733F024AB1
6ES733F024AB2
6ES73317NF000AB0
6ES73317NF004AB1
6ES73317NF004AB2
6ES73317NF100AB0
6ES73317PE100AB0
6ES73317PF010AB0
6ES73317PF014AB1
6ES73317PF014AB2
6ES73317PF110AB0
6ES73317PF114AB1
6ES73317PF114AB2
6ES73325HB010AB0
6ES73325HB014AB1
6ES73325HB014AB2
6ES73325HD010AB0
6ES73325HD014AB1
6ES73325HD014AB2
6ES73325HF000AB0
6ES73325HF004AB1
6ES73325HF004AB2
6ES73327ND020AB0
6ES73340CE010AA0
6ES73340KE000AB0
6ES73361HE000AB0
6ES73364GE000AB0
6ES73384BC010AB0
6ES73387XF000AB0
相关参数：
技术数据
|
|
SIMATIC S7-300，CPU 312 带 MPI 的处理器， 集成电源 24V DC， 内存 32 KByte， 需要微型存储卡 | |
| 一般信息 | ||
| 硬件功能状态 | 01 | |
| 固件版本 | V3.3 | |
| 附带程序包的 | ||
| 工程 | STEP 7 V5.5 + SP1 以上或 STEP 7 V5.2 + SP1 以上， 附带 HSP 218 | |
| 电源电压 | ||
| 额定值 (DC) |
|
|
| DC 24 V | 是 | |
| 允许范围，下限 (DC) | 19.2 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 电源导线的外部装置（） | 小值 2 A | |
| 电源和电压断路跨接 | ||
| 停电/断电跨接时间 | 5 ms | |
| 重复率，小值 | 1 s | |
| 输入电流 | ||
| 耗用电流（额定值） | 650 mA | |
| 耗用电流（空载），典型值 | 140 mA | |
| 接通电流，典型值 | 3.5 A | |
| I2t | 1 A2·s | |
| 功率损失 | ||
| 功率损失，典型值 | 4 W | |
| 存储器 | ||
| 工作存储器 | ||
| 集成 | 32 kbyte | |
| 可扩展 | 否 | |
| 用于剩余数据模块的剩磁存储器大小 | 32 kbyte | |
| 装载存储器 | ||
| 插拔式 (MMC) | 是 | |
| 插拔式 (MMC)，大值 | 8 Mbyte | |
| MMC 上的数据（在上一次编程后），小值 | 10 y | |
| 缓冲 | ||
| 存在 | 是; 通过 MMC （免） | |
| 不带电池 | 是; 程序和数据 | |
| CPU-处理时间 | ||
| 对于位运算，典型值 | 0.1 μs | |
| 对于字运算，典型值 | 0.24 μs | |
| 对于定点运算，典型值 | 0.32 μs | |
| 对于浮点运算，典型值 | 1.1 μs | |
| CPU-组件 | ||
| 组件数量（计） | 1 024; （DB、FC、FB）；可以通过安装的 MMC 可装载块的大数量。 | |
| DB | ||
| 数量，大值 | 1 024; 数字条：1 至 16000 | |
| 容量，大值 | 32 kbyte | |
| FB | ||
| 数量，大值 | 1 024; 数字条：0 至 7999 | |
| 容量，大值 | 32 kbyte | |
| FC | ||
| 数量，大值 | 1 024; 数字条：0 至 7999 | |
| 容量，大值 | 32 kbyte | |
| OB | ||
| 说明 | 参见操作列表 | |
| 容量，大值 | 32 kbyte | |
| 可用循环 OB 数量 | 1; OB 1 | |
| 时间 OB 数量 | 1; OB 10 | |
| OB 数量 | 2; OB 20, 21 | |
| 唤醒警告 OB 数量 | 4; OB 32、33、34、35 | |
| OB 数量 | 1; OB 40 | |
| 启动 OB 数量 | 1; OB 100 | |
| 异步错误 OB 数量 | 4; OB 80、82、85、87 | |
| 同步错误 OB 数量 | 2; OB 121、122 | |
| 嵌套深度 | ||
| 每个优先等级 | 16 | |
| 错误 OB 中的附加等级 | 4 | |
| 计数器、定时器及其剩磁 | ||
| S7 计数器 | ||
| 数量 | 256 | |
| 剩磁 | ||
| — 可 | 是 | |
| — 下限 | 0 | |
| — 上限 | 255 | |
| — 已预设 | Z 0 至 Z 7 | |
| 计数范围 | ||
| — 下限 | 0 | |
| — 上限 | 999 | |
| IEC 计数器 | ||
| 存在 | 是 | |
| 类型 | SFB | |
| 数量 | 不（只通过 RAM 进行） | |
| S7 时间 | ||
| 数量 | 256 | |
| 剩磁 | ||
| — 可 | 是 | |
| — 下限 | 0 | |
| — 上限 | 255 | |
| — 已预设 | 无剩余 | |
| 时间范围 | ||
| — 下限 | 10 ms | |
| — 上限 | 9 990 s | |
| IEC 计时器 | ||
| 存在 | 是 | |
| 类型 | SFB | |
| 数量 | 不（只通过 RAM 进行） | |
| 数据范围及其剩磁 | ||
| 可保留数据范围，全部 | 所有（包括标记、时间、计数器） | |
| 标记 | ||
| 数量，大值 | 256 byte | |
| 存在剩磁 | 是; MB 0 至 MB 255 | |
| 预设剩磁 | MB 0 至 MB 15 | |
| 定时标记数量 | 8; 1 个标记字节 | |
| 数据组件 | ||
| 可剩磁 | 是; 在 DB 中不保持特征 | |
| 预设剩磁 | 是 | |
| 本地数据 | ||
| 每个优先等级，大值 | 32 kbyte; 每个块大 2 KB | |
| 地址范围 | ||
| 外设地址范围 | ||
| 输入端 | 1 024 byte | |
| 输出端 | 1 024 byte | |
| 映像 | ||
| 输入端 | 1 024 byte | |
| 输出端 | 1 024 byte | |
| 输入端，可 | 1 024 byte | |
| 输出端，可 | 1 024 byte | |
| 输入端，已预设 | 128 byte | |
| 输出端，已预设 | 128 byte | |
| 数字通道 | ||
| 输入端 | 256 | |
| — 集中式 | 256 | |
| 输出端 | 256 | |
| — 集中式 | 256 | |
| 模拟通道 | ||
| 输入端 | 64 | |
| — 集中式 | 64 | |
| 输出端 | 64 | |
| — 集中式 | 64 | |
| 硬件扩展 | ||
| 扩展支架数量，大值 | 0 | |
| DP 主站数量 | ||
| 集成 | 0 | |
| 关于 CP | 4 | |
| 可运行的 FM 和 CP 数量（建议） | ||
| FM | 8 | |
| CP, PtP | 8 | |
| CP，LAN | 4 | |
| 组件载体 | ||
| 组件载体，大值 | 1 | |
| 每个组件载体的组件，大值 | 8 | |
| 时间 | ||
| 时钟 | ||
| 时钟 | 是 | |
| 可缓冲和同步 | 否; 已缓冲，否；可同步，是 | |
| 每日偏差，大值 | 10 s; 典型值：2 s | |
| 接通电源后时钟的显示 | 在断开电源时，时钟仍正常显示时间 | |
| 运行时间计数器 | ||
| 数量 | 1 | |
| 数字/数字条 | 0 | |
| 值域 | 0 至 2 的 31 次方小时（在使用 SFC 101 时） | |
| 间隔尺寸 | 1 h | |
| 剩余 | 是; 每次重启时必须重新启动 | |
| 时间同步 | ||
| 提供支持 | 是 | |
| 在 MPI 上，主站 | 是 | |
| 在 MPI 上，从站 | 是 | |
| 在 AS 中，主站 | 是 | |
| 在 AS 中，从站 | 否 | |
| 数字输入 | ||
| 数字输入端数量 | 0 | |
| 数字输出 | ||
| 数字输出端数量 | 0 | |
| 模拟输入 | ||
| 模拟输入端数量 | 0 | |
| 模拟输出 | ||
| 模拟输出端数量 | 0 | |
| 接口 | ||
| 工业以太网接口数量 | 0 | |
| PROFINET 接口数量 | 0 | |
| RS 485 接口数量 | 1; MPI | |
| RS 422 接口数量 | 0 | |
| 1. 接口 | ||
| 接口类型 | 集成 RS 485 接口 | |
| 物理组成 | RS 485 | |
| 电位隔离 | 否 | |
| 接口处的电源供应（15 至 30 V DC），大值 | 200 mA | |
| 协议 | ||
| MPI | 是 | |
| PROFIBUS DP 主站 | 否 | |
| PROFIBUS DP 从站 | 否 | |
| 点对点联结 | 否 | |
| MPI | ||
| 传输速率，大值 | 187.5 kbit/s | |
| 服务 | ||
| — PG/OP 通讯 | 是 | |
| — 路由 | 否 | |
| — 全球数据通讯 | 是 | |
| — S7 基础通讯 | 是 | |
| — S7 通讯 | 是; 仅，单侧组态连接 | |
| — S7 通讯，作为客户机 | 否 | |
| — S7 通讯，作为 | 是 | |
| 通讯功能 | ||
| PG/OP 通讯 | 是 | |
| 数据集路由 | 否 | |
| 全球数据通讯 | ||
| 提供支持 | 是 | |
| GD 圈数量，大值 | 8 | |
| GD 包数量，大值 | 8 | |
| GD 包数量，发送器，大值 | 8 | |
| GD 包数量，，大值 | 8 | |
| GD 包大小，大值 | 22 byte | |
| GD 包大小（一致性），大值 | 22 byte | |
| S7 基础通讯 | ||
| 提供支持 | 是 | |
| 每个任务的有效数据，大值 | 76 byte | |
| 每个任务的有效数据（一致性），大值 | 76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET 作为） | |
| S7 通讯 | ||
| 提供支持 | 是 | |
| 作为 | 是 | |
| 作为客户端 | 是; 通过 CP 和可装载 FB | |
| 每个任务的有效数据，大值 | 180 byte; 对于 PUT/GET | |
| 每个任务的有效数据（一致性），大值 | 240 byte; 作为 | |
| S5 兼容通讯 | ||
| 提供支持 | 是; 通过 CP 和可装载 FC | |
| 连接数量 | ||
| 全部 | 6 | |
| 可应用于 PG 通讯 | 5 | |
| — 为 PG 通讯预留 | 1 | |
| — 可用于 PG 通讯，小值 | 1 | |
| — 可用于 PG 通讯，大值 | 5 | |
| 可用于 OP 通讯 | 5 | |
| — 为 OP 通讯预留 | 1 | |
| — 可用于 OP 通讯，小值 | 1 | |
| — 可用于 OP 通讯，大值 | 5 | |
| 可应用于 S7 基本通讯 | 2 | |
| — 为 S7 Basis 通讯预留 | 0 | |
| — 可用于 S7 Basis 通讯，小值 | 0 | |
| — 可用于 S7 基本通讯，大值 | 2 | |
| S7 消息功能 | ||
| 消息功能的可注册站点数量，大值 | 6; 取决于对 PG/OP 和 S7 基本通讯的组态连接 | |
| 诊断消息 | 是 | |
| 同时间活动的 S 组件，大值 | 300 | |
| 调试功能 | ||
| 组件状态 | 是; 多同时 2 个 | |
| 各个步骤 | 是 | |
| 停止点数量 | 4 | |
| 状态/控制 | ||
| 变量状态/控制 | 是 | |
| 变量 | 输入、输出、标记、DB、计时器、计数器 | |
| 变量数量，大值 | 30 | |
| — 其中的变量状态，大值 | 30 | |
| — 其中的变量控制，大值 | 14 | |
| 强制 | ||
| 强制 | 是 | |
| 强制，变量 | 输入、输出 | |
| 变量数量，大值 | 10 | |
| 诊断缓冲器 | ||
| 存在 | 是 | |
| 条目数量，大值 | 500 | |
| — 可 | 否 | |
| — 其中的停电 | 100; 只保留后 100 个条目 | |
| RUN 中可读取的条目数量，大值 | 499 | |
| — 可 | 是; 10 至 499 | |
| — 已预设 | 10 | |
| 数据 | ||
| 可读 | 是 | |
| 要求 | ||
| 运行中的温度 | ||
| 小值 | 0 °C | |
| 大值 | 60 °C | |
| 组态 | ||
| 组态 | ||
| STEP 7 | 是; 从附带硬件更新的 V 5.2 SP1 起 | |
| 编程 | ||
| 操作备用装置 | 参见操作列表 | |
| 箝位层 | 8 | |
| 功能 (SFC) | 参见操作列表 | |
| 功能组件 (SFB) | 参见操作列表 | |
| 编程语言 | ||
| — KOP | 是 | |
| — FUP | 是 | |
| — AWL | 是 | |
| — SCL | 是 | |
| — GRAPH | 是 | |
| — HiGraph® | 是 | |
| 技术保护 | ||
| 用户程序保护/保护 | 是 | |
| 模块加密 | 是; 配备 S7-Block Privacy | |
| 尺寸 | ||
| 宽度 | 40 mm | |
| 高度 | 125 mm | |
| 深度 | 130 mm | |
| 重量 | ||
| 重量，约 | 270 g | |
技术数据
|
|
SIMATIC S7-300，CPU 314 带 MPI 的处理器， 集成电源 24V DC， 工作存储器 128 KB， 需要微型存储卡 | |
| 一般信息 | ||
| 硬件功能状态 | 01 | |
| 固件版本 | V3.3 | |
| 附带程序包的 | ||
| 工程 | STEP 7 V5.5 + SP1 以上或 STEP 7 V5.2 + SP1 以上， 附带 HSP 218 | |
| 电源电压 | ||
| 额定值 (DC) |
|
|
| DC 24 V | 是 | |
| 允许范围，下限 (DC) | 19.2 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 电源导线的外部装置（） | 小值 2 A | |
| 电源和电压断路跨接 | ||
| 停电/断电跨接时间 | 5 ms | |
| 重复率，小值 | 1 s | |
| 输入电流 | ||
| 耗用电流（额定值） | 650 mA | |
| 耗用电流（空载），典型值 | 140 mA | |
| 接通电流，典型值 | 3.5 A | |
| I2t | 1 A2·s | |
| 功率损失 | ||
| 功率损失，典型值 | 4 W | |
| 存储器 | ||
| 工作存储器 | ||
| 集成 | 128 kbyte | |
| 可扩展 | 否 | |
| 用于剩余数据模块的剩磁存储器大小 | 64 kbyte | |
| 装载存储器 | ||
| 插拔式 (MMC) | 是 | |
| 插拔式 (MMC)，大值 | 8 Mbyte | |
| MMC 上的数据（在上一次编程后），小值 | 10 y | |
| 缓冲 | ||
| 存在 | 是; 通过 MMC （免） | |
| 不带电池 | 是; 程序和数据 | |
| CPU-处理时间 | ||
| 对于位运算，典型值 | 0.06 μs | |
| 对于字运算，典型值 | 0.12 μs | |
| 对于定点运算，典型值 | 0.16 μs | |
| 对于浮点运算，典型值 | 0.59 μs | |
| CPU-组件 | ||
| 组件数量（计） | 1 024; （DB、FC、FB）；可以通过安装的 MMC 可装载块的大数量。 | |
| DB | ||
| 数量，大值 | 1 024; 数字条：1 至 16000 | |
| 容量，大值 | 64 kbyte | |
| FB | ||
| 数量，大值 | 1 024; 数字条：0 至 7999 | |
| 容量，大值 | 64 kbyte | |
| FC | ||
| 数量，大值 | 1 024; 数字条：0 至 7999 | |
| 容量，大值 | 64 kbyte | |
| OB | ||
| 说明 | 参见操作列表 | |
| 容量，大值 | 64 kbyte | |
| 可用循环 OB 数量 | 1; OB 1 | |
| 时间 OB 数量 | 1; OB 10 | |
| OB 数量 | 2; OB 20, 21 | |
| 唤醒警告 OB 数量 | 4; OB 32、33、34、35 | |
| OB 数量 | 1; OB 40 | |
| 启动 OB 数量 | 1; OB 100 | |
| 异步错误 OB 数量 | 4; OB 80、82、85、87 | |
| 同步错误 OB 数量 | 2; OB 121、122 | |
| 嵌套深度 | ||
| 每个优先等级 | 16 | |
| 错误 OB 中的附加等级 | 4 | |
| 计数器、定时器及其剩磁 | ||
| S7 计数器 | ||
| 数量 | 256 | |
| 剩磁 | ||
| — 可 | 是 | |
| — 下限 | 0 | |
| — 上限 | 255 | |
| — 已预设 | Z 0 至 Z 7 | |
| 计数范围 | ||
| — 下限 | 0 | |
| — 上限 | 999 | |
| IEC 计数器 | ||
| 存在 | 是 | |
| 类型 | SFB | |
| 数量 | 不（只通过 RAM 进行） | |
| S7 时间 | ||
| 数量 | 256 | |
| 剩磁 | ||
| — 可 | 是 | |
| — 下限 | 0 | |
| — 上限 | 255 | |
| — 已预设 | 无剩余 | |
| 时间范围 | ||
| — 下限 | 10 ms | |
| — 上限 | 9 990 s | |
| IEC 计时器 | ||
| 存在 | 是 | |
| 类型 | SFB | |
| 数量 | 不（只通过 RAM 进行） | |
| 数据范围及其剩磁 | ||
| 可保留数据范围，全部 | 所有，大值 64 kb | |
| 标记 | ||
| 数量，大值 | 256 byte | |
| 存在剩磁 | 是; MB 0 至 MB 255 | |
| 预设剩磁 | MB 0 至 MB 15 | |
| 定时标记数量 | 8; 1 个标记字节 | |
| 数据组件 | ||
| 可剩磁 | 是; 在 DB 中不保持特征 | |
| 预设剩磁 | 是 | |
| 本地数据 | ||
| 每个优先等级，大值 | 32 kbyte; 每个块大 2 KB | |
| 地址范围 | ||
| 外设地址范围 | ||
| 输入端 | 1 024 byte | |
| 输出端 | 1 024 byte | |
| 映像 | ||
| 输入端 | 1 024 byte | |
| 输出端 | 1 024 byte | |
| 输入端，可 | 1 024 byte | |
| 输出端，可 | 1 024 byte | |
| 输入端，已预设 | 128 byte | |
| 输出端，已预设 | 128 byte | |
| 数字通道 | ||
| 输入端 | 1 024 | |
| — 集中式 | 1 024 | |
| 输出端 | 1 024 | |
| — 集中式 | 1 024 | |
| 模拟通道 | ||
| 输入端 | 256 | |
| — 集中式 | 256 | |
| 输出端 | 256 | |
| — 集中式 | 256 | |
| 硬件扩展 | ||
| 扩展支架数量，大值 | 3 | |
| DP 主站数量 | ||
| 集成 | 0 | |
| 关于 CP | 4 | |
| 可运行的 FM 和 CP 数量（建议） | ||
| FM | 8 | |
| CP, PtP | 8 | |
| CP，LAN | 10 | |
| 组件载体 | ||
| 组件载体，大值 | 4 | |
| 每个组件载体的组件，大值 | 8 | |
| 时间 | ||
| 时钟 | ||
| 硬件时钟（实时时钟） | 是 | |
| 可缓冲和同步 | 是 | |
| 缓冲时间 | 6 wk; 当温度为 40 °C 时 | |
| 每日偏差，大值 | 10 s; 典型值：2 s | |
| 接通电源后时钟的显示 | 在断开电源后，时钟仍继续运行 | |
| 缓冲后的时钟显示 | 在断开电源时，时钟仍正常显示时间。 | |
| 运行时间计数器 | ||
| 数量 | 1 | |
| 数字/数字条 | 0 | |
| 值域 | 0 至 2 的 31 次方小时（在使用 SFC 101 时） | |
| 间隔尺寸 | 1 h | |
| 剩余 | 是; 每次重启时必须重新启动 | |
| 时间同步 | ||
| 提供支持 | 是 | |
| 在 MPI 上，主站 | 是 | |
| 在 MPI 上，从站 | 是 | |
| 在 AS 中，主站 | 是 | |
| 在 AS 中，从站 | 否 | |
| 数字输入 | ||
| 数字输入端数量 | 0 | |
| 数字输出 | ||
| 数字输出端数量 | 0 | |
| 模拟输入 | ||
| 模拟输入端数量 | 0 | |
| 模拟输出 | ||
| 模拟输出端数量 | 0 | |
| 接口 | ||
| 工业以太网接口数量 | 0 | |
| PROFINET 接口数量 | 0 | |
| RS 485 接口数量 | 1; MPI | |
| RS 422 接口数量 | 0 | |
| 1. 接口 | ||
| 接口类型 | 集成 RS 485 接口 | |
| 物理组成 | RS 485 | |
| 电位隔离 | 否 | |
| 接口处的电源供应（15 至 30 V DC），大值 | 200 mA | |
| 协议 | ||
| MPI | 是 | |
| PROFIBUS DP 主站 | 否 | |
| PROFIBUS DP 从站 | 否 | |
| 点对点联结 | 否 | |
| MPI | ||
| 传输速率，大值 | 187.5 kbit/s | |
| 服务 | ||
| — PG/OP 通讯 | 是 | |
| — 路由 | 否 | |
| — 全球数据通讯 | 是 | |
| — S7 基础通讯 | 是 | |
| — S7 通讯 | 是; 仅，单侧组态连接 | |
| — S7 通讯，作为客户机 | 否 | |
| — S7 通讯，作为 | 是 | |
| 通讯功能 | ||
| PG/OP 通讯 | 是 | |
| 数据集路由 | 否 | |
| 全球数据通讯 | ||
| 提供支持 | 是 | |
| GD 圈数量，大值 | 8 | |
| GD 包数量，大值 | 8 | |
| GD 包数量，发送器，大值 | 8 | |
| GD 包数量，，大值 | 8 | |
| GD 包大小，大值 | 22 byte | |
| GD 包大小（一致性），大值 | 22 byte | |
| S7 基础通讯 | ||
| 提供支持 | 是 | |
| 每个任务的有效数据，大值 | 76 byte | |
| 每个任务的有效数据（一致性），大值 | 76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET 作为） | |
| S7 通讯 | ||
| 提供支持 | 是 | |
| 作为 | 是 | |
| 作为客户端 | 是; 通过 CP 和可装载 FB | |
| 每个任务的有效数据，大值 | 180 byte; 对于 PUT/GET | |
| 每个任务的有效数据（一致性），大值 | 240 byte; 作为 | |
| S5 兼容通讯 | ||
| 提供支持 | 是; 通过 CP 和可装载 FC | |
| 连接数量 | ||
| 全部 | 12 | |
| 可应用于 PG 通讯 | 11 | |
| — 为 PG 通讯预留 | 1 | |
| — 可用于 PG 通讯，小值 | 1 | |
| — 可用于 PG 通讯，大值 | 11 | |
| 可用于 OP 通讯 | 11 | |
| — 为 OP 通讯预留 | 1 | |
| — 可用于 OP 通讯，小值 | 1 | |
| — 可用于 OP 通讯，大值 | 11 | |
| 可应用于 S7 基本通讯 | 8 | |
| — 为 S7 Basis 通讯预留 | 0 | |
| — 可用于 S7 Basis 通讯，小值 | 0 | |
| — 可用于 S7 基本通讯，大值 | 8 | |
| S7 消息功能 | ||
| 消息功能的可注册站点数量，大值 | 12; 取决于对 PG/OP 和 S7 基本通讯的组态连接 | |
| 诊断消息 | 是 | |
| 同时间活动的 S 组件，大值 | 300 | |
| 调试功能 | ||
| 组件状态 | 是; 多同时 2 个 | |
| 各个步骤 | 是 | |
| 停止点数量 | 4 | |
| 状态/控制 | ||
| 变量状态/控制 | 是 | |
| 变量 | 输入、输出、标记、DB、计时器、计数器 | |
| 变量数量，大值 | 30 | |
| — 其中的变量状态，大值 | 30 | |
| — 其中的变量控制，大值 | 14 | |
| 强制 | ||
| 强制 | 是 | |
| 强制，变量 | 输入、输出 | |
| 变量数量，大值 | 10 | |
| 诊断缓冲器 | ||
| 存在 | 是 | |
| 条目数量，大值 | 500 | |
| — 可 | 否 | |
| — 其中的停电 | 100; 只保留后 100 个条目 | |
| RUN 中可读取的条目数量，大值 | 499 | |
| — 可 | 是; 10 至 499 | |
| — 已预设 | 10 | |
| 数据 | ||
| 可读 | 是 | |
| 要求 | ||
| 运行中的温度 | ||
| 小值 | 0 °C | |
| 大值 | 60 °C | |
| 组态 | ||
| 组态 | ||
| STEP 7 | 是; 从附带硬件更新的 V 5.2 SP1 起 | |
| 编程 | ||
| 操作备用装置 | 参见操作列表 | |
| 箝位层 | 8 | |
| 功能 (SFC) | 参见操作列表 | |
| 功能组件 (SFB) | 参见操作列表 | |
| 编程语言 | ||
| — KOP | 是 | |
| — FUP | 是 | |
| — AWL | 是 | |
| — SCL | 是 | |
| — CFC | 是 | |
| — GRAPH | 是 | |
| — HiGraph® | 是 | |
| 技术保护 | ||
| 用户程序保护/保护 | 是 | |
| 模块加密 | 是; 配备 S7-Block Privacy | |
| 尺寸 | ||
| 宽度 | 40 mm | |
| 高度 | 125 mm | |
| 深度 | 130 mm | |
| 重量 | ||
| 重量，约 | 280 g | |
|
|
SIMATIC S7-300， CPU 315T-3 PN/DP， 处理器针对 SPS 任务和 工艺任务， 384 KB 工作存储器， 1 个 MPI/DP 12MBit/s 接口， 2个 DP 接口（驱动）, 3个 以太网 PROFINET 接口 带双端换机， 集成工艺输入输出， 前连接器（1x 40 极）和 微型存储卡少 8 MB 3 件 | |
| 一般信息 | ||
| 硬件功能状态 | 01 | |
| 固件版本 | CPU： V3.2；集成技术 V4.1.5 | |
| 附带程序包的 | ||
| 工程 | STEP 7 V5.5 SP2 和选项包 S7-Technology V4.2 SP3 以上版本 | |
| 电源电压 | ||
| 额定值 (DC) |
|
|
| DC 24 V | 是 | |
| 允许范围，下限 (DC) | 19.2 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 电源导线的外部装置（） | 小值 2 A | |
| 负载电压 L+ | ||
| 额定值 (DC) | 24 V | |
| 反极性保护 | 是 | |
| 数字输出端 | ||
| — 额定值 (DC) | 24 V; (2L+) | |
| — 反极性保护 | 否; (2L+) | |
| 输入电流 | ||
| 耗用电流（额定值） | 1 050 mA | |
| 耗用电流（空载），典型值 | 230 mA | |
| 接通电流，典型值 | 6.5 A | |
| I2t | 1 A2·s | |
| 功率损失 | ||
| 功率损失，典型值 | 7.5 W | |
| 存储器 | ||
| 工作存储器 | ||
| 集成 | 384 kbyte | |
| 可扩展 | 否 | |
| 用于剩余数据模块的剩磁存储器大小 | 128 kbyte | |
| 装载存储器 | ||
| 插拔式 (MMC) | 是 | |
| 插拔式 (MMC)，大值 | 8 Mbyte | |
| MMC 上的数据（在上一次编程后），小值 | 10 y | |
| 缓冲 | ||
| 存在 | 是; 通过 MMC （免） | |
| 不带电池 | 是; 程序和数据 | |
| CPU-处理时间 | ||
| 对于位运算，典型值 | 0.05 μs | |
| 对于字运算，典型值 | 0.09 μs | |
| 对于定点运算，典型值 | 0.12 μs | |
| 对于浮点运算，典型值 | 0.45 μs | |
| CPU-组件 | ||
| 组件数量（计） | 1 024; （DB、FC、FB）；可以通过安装的 MMC 可装载块的大数量。 | |
| DB | ||
| 数量，大值 | 1 024; 数字条：1 至 16000 | |
| 容量，大值 | 64 kbyte | |
| FB | ||
| 数量，大值 | 1 024; 数字条：0 至 7999 | |
| 容量，大值 | 64 kbyte | |
| FC | ||
| 数量，大值 | 1 024; 数字条：0 至 7999 | |
| 容量，大值 | 64 kbyte | |
| OB | ||
| 说明 | 参见操作列表 | |
| 容量，大值 | 64 kbyte | |
| 可用循环 OB 数量 | 1; OB 1 | |
| 时间 OB 数量 | 1; OB 10 | |
| OB 数量 | 2; OB 20, 21 | |
| 唤醒警告 OB 数量 | 4; OB 32、33、34、35 | |
| OB 数量 | 1; OB 40 | |
| DPV1 OB 的数量 | 3; OB 55、56、57 | |
| 等时 Ob 数量 | 1; OB 61 - 等时可用于 DP 或 PROFINET IO（非同时） | |
| 技术同步警告 OB 数量 | 1; OB 65 | |
| 启动 OB 数量 | 1; OB 100 | |
| 异步错误 OB 数量 | 6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO） | |
| 同步错误 OB 数量 | 2; OB 121、122 | |
| 嵌套深度 | ||
| 每个优先等级 | 16 | |
| 错误 OB 中的附加等级 | 4 | |
| 计数器、定时器及其剩磁 | ||
| S7 计数器 | ||
| 数量 | 256 | |
| 剩磁 | ||
| — 可 | 是 | |
| — 下限 | 0 | |
| — 上限 | 255 | |
| — 已预设 | Z 0 至 Z 7 | |
| 计数范围 | ||
| — 可 | 是 | |
| — 下限 | 0 | |
| — 上限 | 999 | |
| IEC 计数器 | ||
| 存在 | 是 | |
| 类型 | SFB | |
| 数量 | 不（只通过 RAM 进行） | |
| S7 时间 | ||
| 数量 | 256 | |
| 剩磁 | ||
| — 可 | 是 | |
| — 下限 | 0 | |
| — 上限 | 255 | |
| — 已预设 | 无剩余 | |
| 时间范围 | ||
| — 下限 | 10 ms | |
| — 上限 | 9 990 s | |
| IEC 计时器 | ||
| 存在 | 是 | |
| 类型 | SFB | |
| 数量 | 不（只通过 RAM 进行） | |
| 数据范围及其剩磁 | ||
| 可保留数据范围，全部 | 所有，大 128 KB | |
| 标记 | ||
| 数量，大值 | 2 048 byte | |
| 存在剩磁 | 是; MB 0 至 MB 2047 | |
| 预设剩磁 | MB 0 至 MB 15 | |
| 定时标记数量 | 8; 1 个标记字节 | |
| 数据组件 | ||
| 可剩磁 | 是; 在 DB 中不保持特征 | |
| 预设剩磁 | 是 | |
| 本地数据 | ||
| 每个优先等级，大值 | 32 768 byte; 每个块大 2048 字节 | |
| 地址范围 | ||
| 外设地址范围 | ||
| 输入端 | 2 048 byte | |
| 输出端 | 2 048 byte | |
| 分布式 | ||
| — 输入端 | 2 048 byte | |
| — 输出端 | 2 048 byte | |
| 映像 | ||
| 输入端 | 2 048 byte | |
| 输出端 | 2 048 byte | |
| 输入端，可 | 2 048 byte | |
| 输出端，可 | 2 048 byte | |
| 输入端，已预设 | 128 byte | |
| 输出端，已预设 | 128 byte | |
| 集成通道的默认地址 | ||
| — 数字输入端 | 66 | |
| — 数字输出端 | 66 | |
| 分量映像 | ||
| 分量映像数量，大值 | 1; PROFINET IO 的有效数据长度为不过 1600 字节 | |
| 数字通道 | ||
| 输入端 | 16 384 | |
| — 集中式 | 256 | |
| 输出端 | 16 384 | |
| — 集中式 | 256 | |
| 模拟通道 | ||
| 输入端 | 1 024 | |
| — 集中式 | 64 | |
| 输出端 | 1 024 | |
| — 集中式 | 64 | |
| 硬件扩展 | ||
| 扩展支架数量，大值 | 0 | |
| DP 主站数量 | ||
| 集成 | 2; 1 个 DP 和 1 个 DP（驱动器） | |
| 关于 CP | 2; 对于 DP | |
| 可运行的 FM 和 CP 数量（建议） | ||
| FM | 8 | |
| CP, PtP | 8 | |
| CP，LAN | 8 | |
| 组件载体 | ||
| 组件载体，大值 | 1 | |
| 每个组件载体的组件，大值 | 8 | |
| 时间 | ||
| 时钟 | ||
| 硬件时钟（实时时钟） | 是 | |
| 可缓冲和同步 | 是 | |
| 缓冲时间 | 6 wk; 当温度为 40 °C 时 | |
| 每日偏差，大值 | 10 s; 典型值：2 s | |
| 接通电源后时钟的显示 | 在断开电源后，时钟仍继续运行 | |
| 缓冲后的时钟显示 | 在断开电源时，时钟仍正常显示时间。 | |
| 运行时间计数器 | ||
| 数量 | 1 | |
| 数字/数字条 | 0 | |
| 值域 | 0 至 2 的 31 次方小时（在使用 SFC 101 时） | |
| 间隔尺寸 | 1 h | |
| 剩余 | 是; 每次重启时必须重新启动 | |
| 时间同步 | ||
| 提供支持 | 是 | |
| 在 MPI 上，主站 | 是 | |
| 在 MPI 上，从站 | 是 | |
| 在 DP 上，主站 | 是 | |
| 在 DP 上，从站 | 是; 仅时间从站 | |
| 在 AS 中，主站 | 是 | |
| 在 AS 中，从站 | 是 | |
| 在以太网上通过 NTP | 是; 作为客户端 | |
| 数字输入 | ||
| 数字输入端数量 | 4 | |
| 可用来实现技术功能的输入端 | 4 | |
| 输入特性符合 IEC 61131，类型 1 | 是 | |
| 可同时控制的输入端数量 | ||
| 水平安装位置 | ||
| — 高可达 40 ℃，大值 | 4 | |
| — 高可达 60 ℃，大值 | 4 | |
| 垂直安装位置 | ||
| — 高可达 40 ℃，大值 | 4 | |
| 输入电压 | ||
| 额定值 (DC) | 24 V | |
| 对于“0” | -3 至 +5V | |
| 对于“1” | +15 至 +30V | |
| 输入电流 | ||
| 对于“1”，典型值 | 7 mA | |
| 输入（输入电压为额定值时） | ||
| 用于技术功能 | ||
| — 从“0”到“1”时，大值 | 10 μs; 典型值 | |
| — 从“1”到“0”时，大值 | 10 μs; 典型值 | |
| 导线长度 | ||
| 屏蔽，大值 | 1 000 m | |
| 数字输出 | ||
| 数字输出端数量 | 8 | |
| 其中的快速输出端 | 8 | |
| 功能 | 用于技术功能，例如快速的凸轮开关。 | |
| 短路保护 | 是 | |
| 响应阈，典型值 | 1 A | |
| 感应式关闭电压的 | 48 V | |
| 控制数字输入 | 否 | |
| 输出端的通断能力 | ||
| 照明负载时的大值 | 5 W | |
| 负载电阻范围 | ||
| 下限 | 48 ? | |
| 上限 | 4 k? | |
| 输出电压 | ||
| 对于“0”的大值 | 3 V; (2L+) | |
| 对于 “1”，小值 | 额定电压 -2.5 V | |
| 输出电流 | ||
| 对于“1”的额定值 | 0.5 A | |
| 针对“1”的允许范围 0 至 60 ℃，小值 | 5 mA | |
| 针对“1”的允许范围 0 至 60 ℃，大值 | 0.6 A | |
| 针对“0”的剩余电流，大值 | 0.3 mA | |
| 两个输出端并联 | ||
| 用于功率 | 否 | |
| 用于冗余控制负载 | 否 | |
| 开关 | ||
| 电阻负载时的大值 | 100 Hz | |
| 电感负载时的大值 | 0.2 Hz; 符合 IEC 60947-5-1，DC-13 | |
| 照明负载时的大值 | 100 Hz | |
| 输出端的电流（每组） | ||
| 水平安装位置 | ||
| — 高可达 40 ℃，大值 | 4 A | |
| — 高可达 60 ℃，大值 | 3 A | |
| 所有其他安装位置 | ||
| — 高可达 40 ℃，大值 | 4 A | |
| 集成的快速凸轮 | ||
| 开关精度 (+/-) | 70 μs | |
| 导线长度 | ||
| 屏蔽，大值 | 1 000 m | |
| 模拟输入 | ||
| 模拟输入端数量 | 0 | |
| 模拟输出 | ||
| 模拟输出端数量 | 0 | |
| 传感器 | ||
| 可连接传感器 | ||
| 双线传感器 | 否 | |
| 接口 | ||
| 工业以太网接口数量 | 1 | |
| PROFINET 接口数量 | 1 | |
| RS 485 接口数量 | 2 | |
| RS 422 接口数量 | 0 | |
| 1. 接口 | ||
| 接口类型 | 集成 RS 485 接口 | |
| 物理组成 | RS 485 | |
| 电位隔离 | 是 | |
| 接口处的电源供应（15 至 30 V DC），大值 | 200 mA | |
| 协议 | ||
| MPI | 是 | |
| PROFIBUS DP 主站 | 是 | |
| PROFIBUS DP 从站 | 是 | |
| 点对点联结 | 否 | |
| MPI | ||
| 传输速率，大值 | 12 Mbit/s | |
| 服务 | ||
| — PG/OP 通讯 | 是 | |
| — 路由 | 是 | |
| — 全球数据通讯 | 是 | |
| — S7 基础通讯 | 是 | |
| — S7 通讯 | 是 | |
| — S7 通讯，作为客户机 | 否; 但是关于 CP 和可装载 FB | |
| — S7 通讯，作为 | 是 | |
| PROFIBUS DP 主站 | ||
| 传输速率，大值 | 12 Mbit/s | |
| DP 从站数量，大值 | 124 | |
| 服务 | ||
| — PG/OP 通讯 | 是 | |
| — 路由 | 是 | |
| — 全球数据通讯 | 否 | |
| — S7 基础通讯 | 是; 仅智能块 | |
| — S7 通讯 | 是 | |
| — S7 通讯，作为客户机 | 否 | |
| — S7 通讯，作为 | 是 | |
| — 等距离 | 是 | |
| — 等时 | 是; OB 61 等时仅可选择在 PROFIBUS DP 或 PROFINET IO 中运行 | |
| — SYNC/FREEZE | 是 | |
| — /禁用 DP 从站 | 是 | |
| — 可同时/取消的 DP 从站数量，大值 | 8 | |
| — 直接数据交换（横向连接） | 是; 作为用户 | |
| — DPV1 | 是 | |
| 地址范围 | ||
| — 输入端，大值 | 2 kbyte | |
| — 输出端，大值 | 2 kbyte | |
| 每个 DP 从站的有效数据 | ||
| — 输入端，大值 | 244 byte | |
| — 输出端，大值 | 244 byte | |
| PROFIBUS DP 从站 | ||
| 传输速率，大值 | 12 Mbit/s | |
| 自动波特率搜索 | 是; 只对于被动接口 | |
| 地址范围，大值 | 32 | |
| 每个地址范围的有效数据，大值 | 32 byte | |
| 服务 | ||
| — PG/OP 通讯 | 是 | |
| — 路由 | 是; 只对于接口 | |
| — 全球数据通讯 | 否 | |
| — S7 基础通讯 | 否 | |
| — S7 通讯 | 是 | |
| — S7 通讯，作为客户机 | 否 | |
| — S7 通讯，作为 | 是; 只有单侧是已组态的连接 | |
| — 直接数据交换（横向连接） | 是 | |
| — DPV1 | 否 | |
| 传输存储器 | ||
| — 输入端 | 244 byte | |
| — 输出端 | 244 byte | |
| 2. 接口 | ||
| 接口类型 | 集成 RS 485 接口 | |
| 物理组成 | RS 485 | |
| 电位隔离 | 是 | |
| 接口处的电源供应（15 至 30 V DC），大值 | 200 mA | |
| 协议 | ||
| MPI | 否 | |
| PROFIBUS DP 主站 | 是; DP（驱动器）主机 | |
| PROFIBUS DP 从站 | 否 | |
| 点对点联结 | 否 | |
| PROFIBUS DP 主站 | ||
| 传输速率，大值 | 12 Mbit/s | |
| DP 从站数量，大值 | 64 | |
| 服务 | ||
| — PG/OP 通讯 | 否 | |
| — 路由 | 否 | |
| — 全球数据通讯 | 否 | |
| — S7 基础通讯 | 否 | |
| — S7 通讯 | 否 | |
| — 等距离 | 是 | |
| — 等时 | 是 | |
| — SYNC/FREEZE | 否 | |
| — /禁用 DP 从站 | 是 | |
| — DPV1 | 否 | |
| 地址范围 | ||
| — 输入端，大值 | 1 024 byte | |
| — 输出端，大值 | 1 024 byte | |
| 每个 DP 从站的有效数据 | ||
| — 输入端，大值 | 244 byte | |
| — 输出端，大值 | 244 byte | |
| PROFIBUS DP 从站 | ||
| GSD 文件 | http://support.automation.siemens.com 在产品支持页面内 | |
| 传输速率，大值 | 12 Mbit/s | |
| 3. 接口 | ||
| 接口类型 | PROFINET | |
| 物理组成 | 以太网 RJ45 | |
| 电位隔离 | 是 | |
| 传输速率的自动计算 | 是; 10/100 Mbit/s | |
| 自动协商 | 是 | |
| 自动交叉 | 是 | |
| 针对运行时间改变 IP 地址，提供支持 | 是 | |
| 物理接口 | ||
| 端口数量 | 2 | |
| 集成开关 | 是 | |
| 气液冗余 | ||
| 提供支持 | 是 | |
| 线路中断时的切换时间，类型 | 200 ms; PROFINET MRP | |
| 环路中的用户数量，大值 | 50 | |
| 协议 | ||
| MPI | 否 | |
| PROFINET IO 控制器 | 是; 同时也具备 IO 设备功能 | |
| PROFINET IO 设备 | 是; 同时也具备 IO 控制器功能 | |
| PROFIBUS DP 主站 | 否 | |
| PROFIBUS DP 从站 | 否 | |
| 开放式 IE 通讯 | 是; 通过 TCP/IP，ISO on TCP，UDP | |
| 网络 | 是 | |
| PROFINET IO 控制器 | ||
| 传输速率，大值 | 100 Mbit/s | |
| 服务 | ||
| — PG/OP 通讯 | 是 | |
| — 路由 | 是 | |
| — S7 通讯 | 是; 附带可装载 FB，多可组态连接：14，大实例数量 32 | |
| — 等时 | 是; OB 61 等时仅可选择在 PROFIBUS DP 或 PROFINET IO 中运行 | |
| — 开放式 IE 通讯 | 是; 通过 TCP/IP，ISO on TCP，UDP | |
| — 共享设备 | 是 | |
| — 按优先级启动 | 是 | |
| — 带优先启动权限的 IO 设备数量，大值 | 32 | |
| — 可连接的 IO 设备数量，大值 | 128 | |
| — 其中 IO 设备具备同步实时功能 (IRT)，大值 | 64 | |
| — 线路上的，大值 | 64 | |
| — 用于 RT 的可连接 IO 设备数量，大值 | 128 | |
| — 线路上的，大值 | 128 | |
| — /取消 IO 设备 | 是 | |
| — 可同时/取消的 IO 设备数量，大值 | 8 | |
| — 运行中更换的 IO 设备 (Partner-Ports)，支持 | 是 | |
| — 每台工具的 IO 设备数量，大值 | 8 | |
| — 无可存储介质的仪器交换 | 是 | |
| — 发送周期 | 250 μs, 500 μs, 1 ms, 2 ms, 4 ms | |
| — 更新时间 | 250μs 至 512ms（取决于运行，详细信息请参阅设备手册“S7-300CPU31xC和CPU 31x，技术数据”） | |
| 地址范围 | ||
| — 输入端，大值 | 2 kbyte | |
| — 输出端，大值 | 2 kbyte | |
| — 有效数据一致性，大值 | 1 024 byte | |
| PROFINET IO 设备 | ||
| 服务 | ||
| — PG/OP 通讯 | 是 | |
| — 路由 | 是 | |
| — S7 通讯 | 是; 附带可装载 FB，多可组态连接：14，大实例数量 32 | |
| — 等时 | 否 | |
| — 开放式 IE 通讯 | 是; 通过 TCP/IP，ISO on TCP，UDP | |
| — IRT | 是 | |
| — PROFIenergy | 是; 配备 SFB 73 / 74，可用于针对 I 设备的可载入式 PROFIenergy | |
| — 共享设备 | 是 | |
| — 共享设备中的 IO 控制器的大数量 | 2 | |
| 传输存储器 | ||
| — 输入端，大值 | 1 440 byte; 共享设备中的每个 IO 控制器 | |
| — 输出端，大值 | 1 440 byte; 共享设备中的每个 IO 控制器 | |
| 子模块 | ||
| — 数量，大值 | 64 | |
| — 每个子模块的有效数据，大值 | 1 024 byte | |
| 开放式 IE 通讯 | ||
| 连接数量，大值 | 8 | |
| 使用的本地端口编号 | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| 保持状态功能，提供支持 | 是 | |
| 协议 | ||
| 开放式 IE 通讯 | ||
| TCP/IP | 是; 通过集成 PROFINET 接口和可装载 FB | |
| — 连接数量，大值 | 8 | |
| — 01H 连接类型中的数据长度，大值 | 1 460 byte | |
| — 11H 连接类型中的数据长度，大值 | 32 768 byte | |
| — 各端口的多个无源连接，提供支持 | 是 | |
| ISO-on-TCP (RFC1006) | 是; 通过集成 PROFINET 接口和可装载 FB | |
| — 连接数量，大值 | 8 | |
| — 数据长度，大值 | 32 768 byte | |
| UDP | 是; 通过集成 PROFINET 接口和可装载 FB | |
| — 连接数量，大值 | 8 | |
| — 数据长度，大值 | 1 472 byte | |
| 网络 | ||
| 提供支持 | 是 | |
| 用户定义的网页 | 是 | |
| HTTP 客户端数量 | 5 | |
| 等时 | ||
| 节拍同步运行（应用程序至端口同步） | 是; 通过 PROFIBUS DP 接口或 PROFINET 接口 | |
| 通讯功能 | ||
| PG/OP 通讯 | 是 | |
| 数据集路由 | 是 | |
| 全球数据通讯 | ||
| 提供支持 | 是 | |
| GD 圈数量，大值 | 8 | |
| GD 包数量，大值 | 8 | |
| GD 包数量，发送器，大值 | 8 | |
| GD 包数量，，大值 | 8 | |
| GD 包大小，大值 | 22 byte | |
| GD 包大小（一致性），大值 | 22 byte | |
| S7 基础通讯 | ||
| 提供支持 | 是 | |
| 每个任务的有效数据，大值 | 76 byte | |
| 每个任务的有效数据（一致性），大值 | 76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET 作为） | |
| S7 通讯 | ||
| 提供支持 | 是 | |
| 作为 | 是 | |
| 作为客户端 | 是; 通过集成 PROFINET 接口和可装载 FB，或通过 CP 和可装载 FB | |
| 每个任务的有效数据，大值 | 参见 STEP 7 在线帮助（SFB/FB 和 S7 通讯 SFC/FC 的共同参数） | |
| S5 兼容通讯 | ||
| 提供支持 | 是; 通过 CP 和可装载 FC | |
| 连接数量 | ||
| 全部 | 16 | |
| 可应用于 PG 通讯 | 15 | |
| — 为 PG 通讯预留 | 1 | |
| — 可用于 PG 通讯，小值 | 1 | |
| — 可用于 PG 通讯，大值 | 15 | |
| 可用于 OP 通讯 | 15 | |
| — 为 OP 通讯预留 | 1 | |
| — 可用于 OP 通讯，小值 | 1 | |
| — 可用于 OP 通讯，大值 | 15 | |
| 可应用于 S7 基本通讯 | 14 | |
| — 为 S7 Basis 通讯预留 | 0 | |
| — 可用于 S7 Basis 通讯，小值 | 0 | |
| — 可用于 S7 基本通讯，大值 | 14 | |
| 可应用于 S7 通讯 | 14 | |
| — 预留用于 S7 通讯 | 0 | |
| — 可用于 S7 通讯，小值 | 0 | |
| — 可的 S7 通讯，大值 | 14 | |
| 实例量，大值 | 32 | |
| 可用于路由 | X1 作为 MPI：大 10；X1 作为 DP 主站：大 24；X1 作为 DP从站（）： 大 14；X2 作为 PROFINET：大 24 | |
| S7 消息功能 | ||
| 消息功能的可注册站点数量，大值 | 16; 取决于对 PG/OP 和 S7 基本通讯的组态连接 | |
| 诊断消息 | 是 | |
| 同时间活动的 S 组件，大值 | 300 | |
| 调试功能 | ||
| 组件状态 | 是; 多同时 2 个 | |
| 各个步骤 | 是 | |
| 停止点数量 | 4; 未继续 | |
| 状态/控制 | ||
| 变量状态/控制 | 是 | |
| 变量 | 输入、输出、标记、DB、计时器、计数器 | |
| 变量数量，大值 | 30 | |
| — 其中的变量状态，大值 | 30 | |
| — 其中的变量控制，大值 | 14 | |
| 强制 | ||
| 强制 | 是 | |
| 强制，变量 | 输入、输出 | |
| 变量数量，大值 | 10 | |
| 诊断缓冲器 | ||
| 存在 | 是 | |
| 条目数量，大值 | 500 | |
| — 可 | 否 | |
| — 其中的停电 | 100; 只保留后 100 个条目 | |
| RUN 中可读取的条目数量，大值 | 499 | |
| — 可 | 是; 10 至 499 | |
| — 已预设 | 10 | |
| 数据 | ||
| 可读 | 是 | |
| /诊断/状态信息 | ||
| 否 | ||
| 诊断功能 | 否 | |
| 诊断显示 LED | ||
| 数字输入状态显示（绿色） | 是 | |
| 数字输出状态显示（绿色） | 是 | |
| 电位隔离 | ||
| 数字输入电位隔离 | ||
| 在通道和背板总线之间 | 是 | |
| 数字输出电位隔离 | ||
| 在通道和背板总线之间 | 是 | |
| 绝缘 | ||
| 绝缘，使用 | DC 500 V | |
| 要求 | ||
| 运行中的温度 | ||
| 小值 | 0 °C | |
| 大值 | 60 °C | |
| 组态 | ||
| 组态 | ||
| STEP 7 | 是; STEP 7 V5.5 SP2 和选项包 S7-Technology V4.2 SP3 以上版本 | |
| 编程 | ||
| 操作备用装置 | 参见操作列表 | |
| 箝位层 | 8 | |
| 功能 (SFC) | 参见操作列表 | |
| 功能组件 (SFB) | 参见操作列表 | |
| 编程语言 | ||
| — KOP | 是 | |
| — FUP | 是 | |
| — AWL | 是 | |
| — SCL | 是 | |
| — CFC | 是 | |
| — GRAPH | 是 | |
| — HiGraph® | 是 | |
| 技术保护 | ||
| 用户程序保护/保护 | 是 | |
| 模块加密 | 是; 配备 S7-Block Privacy | |
| 尺寸 | ||
| 宽度 | 120 mm | |
| 高度 | 125 mm | |
| 深度 | 130 mm | |
| 重量 | ||
| 重量，约 | 640 g | |
产品实物图
