LXFJ-01拉绳开关又叫双向拉绳开关，事故开关，急停开关，用于皮带输送机发生事故时，能紧急停止输送机的一种开关。当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。

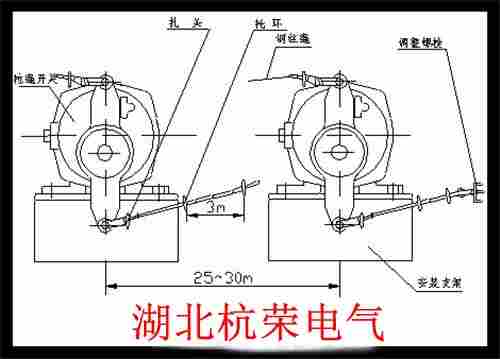

拉绳开关安装方式： 拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修
LXFJ-01拉线开关支架又叫双向拉绳开关，用于皮带输送机发生事故时，能紧急停止输送机的一种开关。当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。

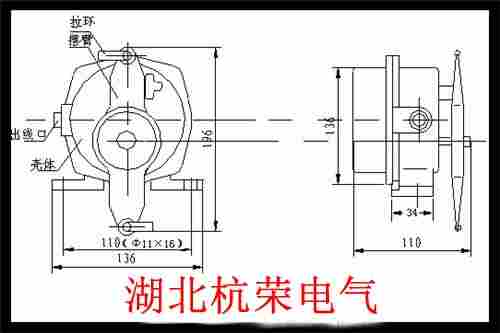

结构特征与工作原理:
本开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。
1、坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理
2、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。所供产品密封性能良好,接点固化,外壳耐腐蚀
拉绳开关的检查和安装:
1、打开包装之前，应检查外包装是否有挤压、破损、淋雨。打开包装之后，应根据装箱单检查产品是否完整、无损。
2、安装之前应仔细阅读本手册。
3、拉绳开关通常安装在输送机纵梁的一侧，开关间距不过150英尺，拉线长度不得过75英尺。支撑拉线的有眼螺栓应每8英尺设置一个。两开关拉线相邻固定端，间隔距离不应过8英尺。
4、拉绳开关安装板一般由用户自制，如果用户需要，乾正电气公司
可以提供。
5、
外接电缆线电流不能过10A（建议使用保险限流），本厂出厂标配微动为一开一闭，如需要订制二开二闭的用户请提前说明。
6、安装完毕，应确保开关盒盖紧密牢固，接线孔密封，以防止灰尘和水进入开关盒。
无触点双向拉绳开关正常工作时，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现故障及危害人身安全时，拉动绳索，绳索牵引使双向拉板向左或向右转动；连接在转动轴尾部的检测片也随着双向拉板向左或向右转动而转向光电偶合器方向，使其进入光电偶合器的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向控制系统发出报警信号或迫使运行中的电动机立即停车（现场联锁），保护人身及设备安全。
性能特点:
1、外壳采用高压铸铝，重量轻
2、强度高表面采用静电涂装，附着力强，涂层均匀
3、保护等级IP67
4、内藏高性能微动开关和无需加油的滚珠轴承
5、内藏停止用和报警2个接点
6、可生产附动作指示杆产品
7、采用旋转式凸轮结构，动作行程大，灵敏度高且不易卡死。
8、耐久性
LXFJ-01拉线开关支架是带式输送机的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用.
属机电融合一体的新技术产品，为国内专有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。
技术参数:
工作电压:24V/220VAC/380VAC/450V±15%【AC/DC】
负载电流:≤5A
绝缘电阻:＞500MΩ
输出信号:开关量信号
环境温度:-20℃~+60℃
环境湿度:＜90%
输出触点:2常开2常闭，可选1常开1常闭，或者只要常开，只要常闭
防护等级:IP67
复位方式:自动/手动复位
响应时间:＜2mS
动作力:50±10N
外壳:压铸铝、可选用304不锈钢、316不锈钢
产品质量：
1、 产品的制造和检测均有质量记录和检测资料。
2、
对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
湖北杭荣电气防爆双，向拉绳开关部分型号DXZ-1、SFXL-Z、SFXL-S、YHLS-D、JHFLS-I、KLA-D-S、KLA-D-Z、JHFLS-II、BKLT2-II
BKLT2-I、JYB/KS-I,JYB/KS-II、JYB/KS-2 、RNS-I、RNS-II、DLX-K2/J
DPLS-I、DPLS-II、DPLS-11、HFLSKG-I、HFLSKG-II、LSKGT2-II、JHSXLS-II、JHLS-II、JHLS-I、JHLS-2、JHSLXA-02、JHLSS-3/26、LSKT2-II、LSKT2-11、LSKT2-2、SL2-II，SL2-2，SL2-11、JXW(KLT2)-Ⅱ、YHPLS-II，YHPLS-2、YHFLS-II，YHFLS-2、YHLS-FF、BX5800、Y-BLKT-II、Y-BLKT-11、Y-BLKT-2、KLT2A-15A、JHLS-Z、JHLS-S、DLK2-15A、DLK2-15B、DLK2-15B-H、DLK2-15B-II、KBW-220L
LSKG-II、LSKG-2、LSF-I、LSF-II、LSF-2、YHL-O，KLB-T-Z，KLB-T-S
JSB-KLS-1、JSB-KLS-I、JSB-KLS-2、JSB-KLS-II、LLP1-S、LLP1-Z、LLP2-1、LLP2-2、LLP2-3、KLT2-3、JLK3-Z、JLK3-S、JLK3S-100、JLK3-S-100 、JLK3-2-100、HFKLT2-3、NST-2、NST-1、YT-75、YH25-1
LLP3-S、LLP3-Z、JLK2-S、JLK2-Z、JLK4-S、JLK4-Z、JLKJ-S、JLKJ-Z、LLP4-Z、LLP4-Y、LLP5-1、KLT2A-1、KLT2A-2、LLP6-1、LLP6-2、LLP6A-L、LLP7-I、LLP7-2、XLLS-J-I、XLLS-J-II、XLLS-F-I、XLLS-F-II、XLLS-P-I、XLLS-P-II、XLLS-D-I、XLLS-D-II、PXA-34KK-A、SPS-2D
LXA-01GKH-T1-A、LXA-01GKH-T2-A、LXA-02GKH-T1-F、LXA-02GKH-T2-F 、LXA-02GKHH-A、LXA-02GKHH-B、LXA-02GKK-T1/A、LXA-01GKK-T1/A
FL-LS-II、GYLSB-II、HFKLT2-N、JSB/FKLS-II、SLF-A-II、SLF-B-II、JLK-II、ZWL-II-C、ZWL-II-A、KLB-T-S、KLA-D-S、LLT2A-2、LLT2A-II、GHFLS-II、SLF-C-II、YWLX-PH-II、TLLS-II、JJLK1-AW、FLLS-II、HFKLT2-O
