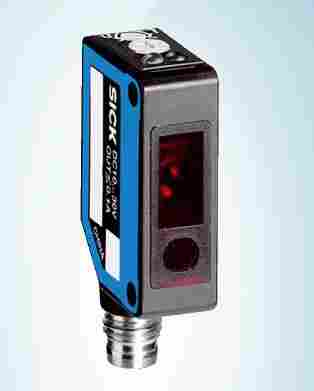

德国SICK反射式光电扫描仪,WTB8L-P2231
SICK带有背景抑制功能的近距离测量激光漫反射式光电传感器
WTB8 激光是一种带激光 LED 灯发射器的高品质微型漫反射式光电传感器。
它带有优异的背景抑制功能，特别适用于近距离的应用范围。
2 kHz 开关频率开辟了传感器应用的全新领域。带有 M3-螺纹的外壳非常容易安装。
类型: WTB8L-P2231 订货号: 6033221 产品系列: W8 Laser
大开关距离: 30 mm ... 300 mm
传感器原理: 反射式光电扫描仪
检测原理: 背景抑制功能
开关量输出: PNP
开关类型: 明/暗切换
连接类型: 插头，M8，4 针
光源: 激光
设置: 电位计
WT9-2P430
WTB9-3P2461
WTB8L-P2231
概览
激光等级 1
背景抑制功能
标准的微型外壳带有 M3-螺纹
开关频率高达 2 kHz
通过旋转开关进行明通/暗通开关
安装支架 BEF-W100-A 在随附配件
布置高度灵活，通过可调节的背景抑制功能来方便操作
检测小型物体，不受颜色和表面粗糙度影响
2 kHz 开关频率满足快速运行的应用需求，优化产品工序
清晰的均匀光点带有锐利的外形，能够简化对准
随附配件有安装支架 BEF-W100-A，缩短安装时间
BEF-KHS-N08 2051607
BEF-W100-A 5311520
BEF-W100-B 5311521
BEF-SW-W4S 2051497
DOS-0804-G 6009974
DOS-0804-W 6009975
产品特点
传感器原理/ 检测原理反射式光电扫描仪, 背景抑制功能
尺寸(宽 x 高 x 深) 11 mm x 31 mm x 20 mm
外壳形状（光束出口） 方形
大开关距离30 mm ... 300 mm 1)
感应距离40 mm ... 300 mm 1)
光线种类可见红光
光源激光 2)
光点尺寸（距离） Ø 1.5 mm (300 mm)
轴长650 nm
激光等级1
设置电位计，4 圈
特殊应用检测小型物体, 识别高速物体
测试输入端发射器关闭TE 根据 +Uv
德国SICK反射式光电扫描仪,WTB8L-P2231
YF8U14-020VA3XLEAX 2095888
YF8U14-050VA3XLEAX 2095889
YG8U14-020VA3XLEAX 2095962
YG8U14-050VA3XLEAX 2095963
残余纹波± 10 %
电流消耗≤ 30 mA 3)
开关量输出PNP
开关类型明/暗切换
开关类型可选明通/暗通开关 可选
信号电压 PNP 高电平/低电平约 UV - 1.8 V / 0 V
输出电流 Imax. ≤ 100 mA
响应时间≤ 0.25 ms 4)
开关频率2,000 Hz 5)
连接类型插头，M8，4 针
重量10 g
外壳材料塑料, ABS
材料、光学元件塑料, PMMA
外壳防护等级IP67
供货范围不锈钢安装支架 (1.4301/304) BEF-W100-A
运行环境温度–10 °C ... +50 °C
存储环境温度–40 °C ... +70 °C
