定义：在流体中安放一个非流线型旋涡发生体，使流体在发生体两侧交替地分离，释放出两串规则地交错排列的旋涡，且在一定范围内旋涡分离频率与流量成正比的流量计。
用途：涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。
DN80蒸汽计量表特点
特点：涡街流量计特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较、理想的测量仪器。
DN80蒸汽计量表优势
优势：涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
公称通经（mm）
200，300， 00，800，900，1000，1500
仪表材质
1Cr18Ni 9Ti
公称压力（Mpa）
PN1.6Mpa；PN2.5Mpa
输出信号
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器：两线制4 ~ 20mADC电流信号
环境条件
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级
示值的±2.5%
量程比
1:10；1:15
阻力损失系数
Cd<2.6
被测介质温度（℃）
－40～+200℃
供电电源
传感器：+24VDC 变送器：+24VDC现场 显示型：仪表自带3.2V锂电池
信号传输线
STVPV3×0.3（三线制），2×0.3（二线制）
允许振动加速度
1.0g
传输距离
≤500m
信号线接口
内螺纹M20×1.5
防爆等级
ExdIIBT6
防护等级
IP67
仪表口径的确定和安装设计
5．当用户测量的介质为蒸汽时，常采用的计量单位是质量流量，即：t/h或Kg/h。由于蒸汽（过热蒸汽和饱和蒸汽）在不同温度和压力下的密度是不同的，因此蒸汽流量范围的确定可由公式(8)进行计算得出
公式（8）
式中：
ρ：蒸汽的密度（kg/m3）
ρ0：1.205kg/m3
Q蒸汽：蒸汽质量流量（t/h）
6．计算压力损失，检测压力损失对工艺管线是否有影响，公式(单位：Pa)：
Δp= CdρV2/2
公式（9）
式中：
ρ：工况介质密度（kg/m3）V:平均流速（m/s）
7．被测介质为液体时,为防止气化和气蚀,应使管道压力符合以下要求:
p≥2.7Δp+1.3p0 公式（10）
式中：
Δp: 压力损失（Pa）
p0：工作温度下液体的饱和蒸汽压（Pa绝压）
Po:流体的蒸汽压力 (Pa绝压)
8．涡街流量计不适合测量高粘度液体。当计算出的可测流量下限不满足设计工艺要求时，应该考虑选用其它类型流量计。
9．通过计算如果有两种口径都可满足要求，为了提高测量效果、降低造价，应选用口径较小的表。应该注意的是，尽可能使常用量处在流量范围上限的1/2～2/3
Δp:压力损失（Pa） Cd：压力损失系数
表(二) 参比条件下涡街流量传感器工况流量范围表
仪表口径
(mm)
液体
气体
测量范围
(m3/h)
输出频率范围
(Hz)
测量范围
(m3/h)
输出频率范围
(Hz)
25
1.2～16
25～336
8.8～55
190～1140
40
2～40
10～200
27～205
140～1040
50
3～60
8～160
35～380
94～1020
80
6.5～130
4.1～82
86～1100
55～690
100
15～220
4.7～69
133～1700
42～536
150
30～450
2.8～43
347～4000
33～380
200
45～800
2～31
560～8000
22～315
250
65～1250
1.5～25
890～11000
18～221
300
95～2000
1.2～24
1360～18000
16～213
(300)
100～1500
5.5～87
1560～15600
85～880
(400)
180～3000
5.6～87
2750～27000
85～880
(500)
300～4500
5.6～88
4300～43000
85～880
(600)
450～6500
5.7～89
6100～61000
85～880
(800)
750～10000
5.7～88
11000～110000
85～880
(1000)
1200～1700
5.8～88
17000～170000
85～880
>(1000)
协议
协议

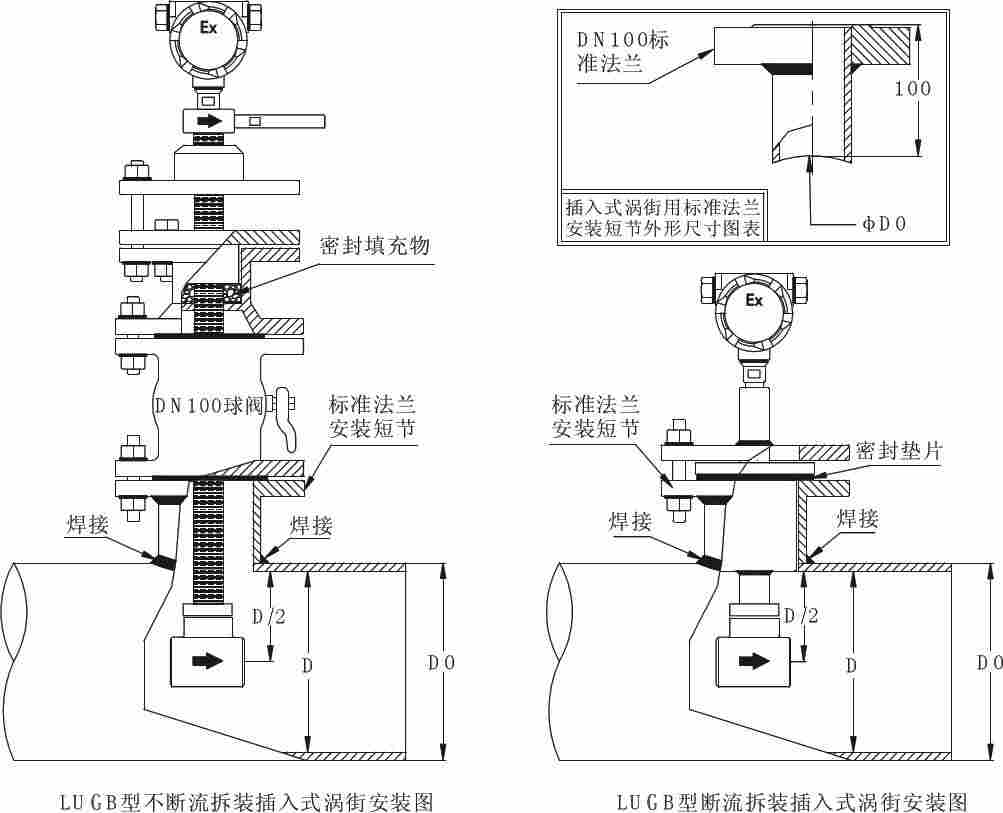

注：表中(300)～(1000)口径为插入式
4
仪表口径的确定和安装设计
表(三) 常用气体介质的标准状态密度（0℃，绝压P=0.1MPa）
气体名称
密度(kg/m3)
气体名称
密度(kg/m3)
空气(干)
1.2928
乙炔
1.1717
氮气
1.2506
乙烯
1.2604
氧气
1.4289
丙烯
1.9140
氩气
1.7840
甲烷
0.7167
氖气
0.9000
乙烷
1.3567
氨气
0.7710
丙烷
2.0050
氢气
0.08988
丁烷
2.7030
一氧化碳
1.97704
天然气
0.8280
二氧化碳
1.3401
煤制气
0.80
工业应用编辑
特点
测量介质：液体、气体、蒸汽公称通径：DN15-DN300(非标产品可根据用户要求特殊定做)温度范围：-40℃~350℃ 压力规格：PN1.6Mpa;
PN2.5Mpa; PN4.0Mpa,更高的压力规格可特殊定做范围度:正常范围1:10 扩展范围1:15压力损失系数:Cd≤2.6系统测量精度:液体、气体 示值±1%
分体涡街流量计
分体涡街流量计
蒸汽 示值±1.5%插入式流量计示值±2.5%供电电压:传感器+12VDC、+24VDC（可选）变送器+24VDC。
现场显示型
仪表自带3.6锂电池输出信号:传感器 脉冲频率信号0.1~3000Hz 低电平≤1V 高电平≥6V。
变送器 两线制4~20mADC电流信号充许振动加速度: 压电式≤0.2g 环境温度: -40℃~55℃(非防爆场所) -20℃~55℃(防爆场所)环境湿度:相对湿度5~85%信号远传距离: ≤500m信号线接口:内螺纹M20×1.5防爆等级:iaⅡCT2-T5防护等级：普通型IP65 潜水型IP68仪表材质：转换器外壳采用铝合金，表体部分采用1Cr18Ni9Ti，也可根据用户要求采用特殊材质。
作用范围
涡街流量计流量测量技术与仪表的应用大致有以下几个领域。
工业生产过程
流量仪表是过程自动化仪表与装置中的大类仪表，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的量表。
能源计量
能源分为一次能源（煤炭、原油、煤层气、石油气和天然气）、二次能源（电力、焦炭、人工燃气、成品油、液化石油气、蒸汽）及载能工质（压缩空气、氧、氮、氢、水）等。能源计量是科学管理能源，实现节能降耗，提高经济效益的重要手段。流量仪表是能源计量仪表的重要组成部分，水、人工燃气、天然气、蒸汽和油品这些常用的能源都使用着数量极其庞大的流量计，它们是能源管理和经济核算不可缺少的工具。
环境保护工程
烟气，废液、污水等的排放严重污染大气和水资源，严重威胁人类生存环境。把可持续发展列为国策，环境保护将是21世纪的大课题。空气和水的污染要得到控制，必须加强管理，而管理的基础是污染量的定量控制。
我国是以煤为主要能源的，有上百万个烟囱不停地向大气排放烟气。烟气排放控制是根治污染的重要项目，每个烟囱必须是安装烟气分析仪表和流量计，组成连椟排放监视系统。烟气的流量沆量有很大因难，它的难度为烟囱尺寸大且形状不规则，气体组分变化不定，流速范围大，脏污，灰尘，腐蚀，高温，无直管段等。
交通运输
有五种方式：铁路公路、航空、水运、和管道运输。其中管道运输虽早已有之，但应用并不普遍。随着环保问题的突出，管道运输的特点引起人们的重视。管道运输必须装备流量计，它是控制、分配和调度的眼睛，亦是安全监没和经济核算的工具。
流量计对安装点上的上下游直管段一定的要求，否则会影响测量精度。
饱和水蒸气密度及铂电阻-温度对照表
分度号：Pt100 R0=100.00Ω 压力为压力
温度
压力
密度
铂电阻
温度
压力
密度
铂电阻
温度
压力
密度
铂电阻
℃
bar
kg/m
Ω
℃
bar
kg/m
Ω
℃
bar
kg/m
Ω
100
1.1033
0.5997
138.50
138
3.414
1.864
152.83
176
9.137
4.723
166.98
101
1.0500
0.6108
138.88
139
3.513
1.915
153.20
177
9.353
4.829
167.35
102
1.0878
0.6388
139.26
140
3.614
1.967
153.58
178
9.574
4.937
167.72
103
1.1267
0.6601
139.64
141
3.717
2.019
153.95
179
9.798
5.048
168.09
104
1.1668
0.6321
140.02
142
3.823
2.073
154.32
180
10.027
5.160
168.46
105
1.2080
0.7046
140.39
143
3.931
2.129
154.70
181
10.259
5.274
168.83
106
1.2504
0.7277
140.77
144
4.042
2.185
155.07
182
10.496
5.391
169.20
107
1.2941
0.7515
141.15
145
4.155
2.242
155.45
183
10.738
5.509
169.57
108
1.3390
0.7758
141.53
146
4.271
2.301
155.82
184
10.983
5.629
169.94
109
1.3852
0.8008
141.91
147
4.398
2.361
156.19
185
11.233
5.752
170.31
110
1.4327
0.8265
142.29
148
4.510
2.422
156.57
186
11.488
5.877
170.68
111
1.4815
0.8528
142.66
149
4.634
2.484
156.94
187
11.747
6.003
171.05
112
1.5316
0.8798
143.04
150
4.760
2.584
157.31
188
12.010
6.132
171.42
113
1.5832
0.9075
143.42
151
4.889
2.613
157.69
189
12.278
6.264
171.79
114
1.6362
0.9359
143.80
152
5.021
2.679
158.06
190
12.551
6.397
172.16
115
1.6906
0.9650
144.17
153
5.155
2.747
158.43
191
12.829
6.533
172.53
116
1.7465
0.9948
144.55
154
5.293
2.816
158.81
192
13.111
6.671
172.90
117
1.8039
1.025
144.93
155
5.433
2.886
159.18
193
13.398
6.812
173.26
118
1.8628
1.057
145.31
156
5.577
2.958
159.55
194
13.690
6.955
173.63
119
1.9233
1.089
145.68
157
5.732
3.032
159.93
195
13.987
7.100
174.00
120
1.9854
1.122
146.06
158
5.872
3.106
160.30
196
14.298
7.248
174.37
121
2.0492
1.155
146.44
159
6.025
3.182
160.67
197
14.596
7.398
174.74
122
2.1145
1.190
146.81
160
6.181
3.260
161.04
198
14.909
7.551
175.10
123
2.1816
1.225
147.19
161
6.339
3.339
161.42
199
15.226
7.706
175.47
124
2.2504
1.261
147.57
162
6.502
3.420
161.79
200
15.549
7.864
175.84
125
2.3210
1.298
147.94
163
6.667
3.502
162.16
201
15.877
8.025
176.21
126
2.3933
1.336
148.32
164
6.836
3.586
162.53
202
16.210
8.188
176.57
127
2.4675
1.375
148.70
165
7.008
3.671
162.90
203
16.549
8.354
176.94
128
2.5435
1.415
149.07
166
7.183
3.758
163.27
204
16.893
8.522
177.31
129
2.6215
1.455
149.45
167
7.362
3.847
163.65
205
17.243
8.694
177.68
130
2.7013
1.497
149.82
168
7.545
3.937
164.02
206
17.598
8.868
178.04
131
2.7831
1.539
150.20
169
7.731
4.029
164.39
207
17.959
9.045
178.41
132
2.8670
1.583
150.57
170
7.920
4.123
164.76
208
18.326
9.225
178.78
133
2.9528
1.627
150.95
171
8.114
4.218
165.13
209
18.699
9.408
179.14
134
3.0410
1.672
151.33
172
8.311
4.316
165.50
210
19.077
9.593
179.51
135
3.1310
1.719
151.70
173
8.511
4.415
165.87
211
19.462
9.782
179.88
136
3.2230
1.766
152.08
174
8.716
4.515
166.24
212
19.852
9.974
180.24
137
3.3170
1.815
152.45
175
8.924
4.618
166.61
213
20.249
10.17
180.61
附 录
续附表一
饱和水蒸气密度及铂电阻-温度对照表
分度号：Pt100 R0=100.00Ω 压力为压力
温度
压力
密度
铂电阻
温度
压力
密度
铂电阻
温度
压力
密度
铂电阻
℃
bar
kg/m
Ω
℃
bar
kg/m
Ω
℃
bar
kg/m
Ω
214
20.651
10.37
180.97
252
41.138
20.69
194.80
290
74.46
39.16
208.45
215
21.060
10.57
181.34
253
41.831
21.05
195.16
291
75.55
39.81
208.81
216
21.475
10.77
181.71
254
42.534
21.42
195.52
292
76.65
40.48
209.17
217
21.869
10.98
182.07
255
43.246
21.79
195.88
293
77.77
41.15
209.52
218
22.324
11.19
182.44
256
43.967
22.17
196.24
294
78.90
41.83
209.88
219
22.758
11.41
182.80
257
44.697
22.55
196.60
295
80.04
42.53
210.24
220
23.198
11.62
183.17
258
45.437
22.94
196.96
296
81.19
43.24
210.59
221
23.645
11.84
183.53
259
46.185
23.33
197.33
297
82.36
43.96
210.95
222
24.099
12.07
183.90
260
46.943
23.73
197.69
298
83.53
44.69
211.31
223
24.560
12.30
184.26
261
47.711
24.14
198.05
299
84.72
45.43
211.66
224
25.027
12.53
184.63
262
48.488
24.55
198.41
300
85.93
46.19
212.02
225
25.501
12.76
184.99
263
49.275
24.97
198.77
301
87.12
46.96
212.37
226
25.982
13.00
185.36
264
50.071
25.40
199.13
302
88.37
47.75
212.73
227
26.470
13.24
185.72
265
50.877
25.83
199.49
303
89.62
48.54
213.09
228
26.965
13.49
186.09
266
51.693
26.27
199.85
304
90.87
49.36
213.44
229
27.467
13.74
186.45
267
52.519
26.72
200.21
305
92.14
50.18
213.80
230
27.976
14.00
186.82
268
53.356
27.17
200.57
306
93.43
51.02
214.15
231
28.493
14.25
187.18
269
54.202
27.63
200.93
307
94.73
51.88
214.51
232
29.016
14.52
187.54
270
55.058
28.10
201.29
308
96.04
52.75
214.86
233
29.547
14.78
187.91
271
55.925
28.57
201.65
309
97.36
53.64
215.22
234
30.086
15.05
188.27
272
56.802
29.06
202.01
310
98.70
54.54
215.57
235
30.632
15.33
188.63
273
57.689
29.55
202.36
311
100.01
55.47
215.93
236
31.186
15.61
189.00
274
58.587
30.04
202.72
312
100.14
56.40
216.28
237
31.747
15.89
189.36
275
59.496
30.55
203.08
313
100.28
57.36
216.64
238
32.317
16.18
189.72
276
60.415
31.06
203.44
314
100.42
58.33
216.99
239
32.893
16.47
190.09
277
61.346
31.58
203.80
315
100.56
59.33
217.35
240
33.478
16.76
190.45
278
62.287
32.11
204.16
316
100.70
60.34
217.70
241
34.071
17.06
190.81
279
63.239
32.65
204.52
317
100.85
61.37
218.05
242
34.672
17.37
191.18
280
64.202
33.19
204.88
318
100.99
62.43
218.41
243
35.281
17.68
191.54
281
65.176
33.75
205.23
319
101.14
63.50
218.76
244
35.898
17.99
191.90
282
66.162
34.31
205.59
320
101.29
64.60
219.12
245
36.523
18.31
192.26
283
67.158
34.88
205.95
325
102.06
70.45
220.88
246
37.157
18.64
192.63
284
68.167
35.47
206.31
330
102.86
76.99
222.65
247
37.799
18.97
192.99
285
69.186
36.06
206.67
335
103.71
84.36
224.41
248
38.449
19.30
193.35
286
70.218
36.66
207.02
340
104.61
92.76
226.17
249
39.108
19.64
193.71
287
71.261
37.27
207.38
345
105.55
102.4
227.92
250
39.776
19.99
194.07
288
72.315
37.89
207.74
350
106.54
113.6
229.67
251
40.452
20.36
194.44
289
73.382
38.52
208.10
355
107.58
127.2
231.42
