白酒储罐液位计
工作原理http://www.jmsensor.com/a/fahuoxinxi/611.html

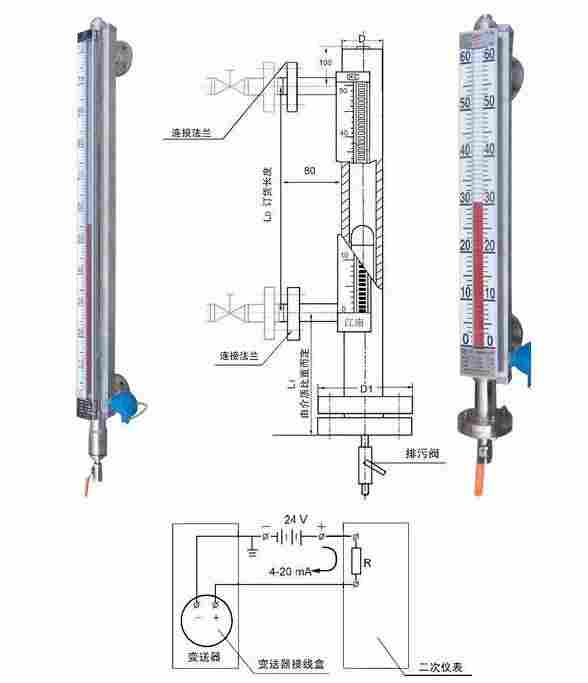

在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色（或银色翻为金色），以指示实际液面高度。
注：1、侧装式采用不锈钢材质时，测量范围等于安装间距。采用PP材质时，翻柱显示范围=安装间距L-150mm。
2、安装间距（测量范围）尺寸：500-5000mm（过5000mm属于特殊定货设计）。
型号编制说明
|
UHZ翻柱式浮子液位计 UHZ-012保温夹套翻柱式浮子液位计 |
结构特点
|
||||||||
|
|
|||||||||
|
|
1 |
侧装式 |
安装方式 |
||||||
|
2 |
顶装式 |
||||||||
|
|
1 |
PP塑料（适用于≤0.6MPa时） |
主体材质 |
||||||
|
2 |
1Cr18Ni9Ti 0Cr19Ni9(304) |
||||||||
|
3 |
不锈钢内衬聚四氟乙烯 |
||||||||
|
|
1 |
0.6MPa |
公称压力 |
||||||
|
2 |
2.0MPa |
||||||||
|
3 |
2.5MPa |
||||||||
|
4 |
4.0MPa |
||||||||
|
5 |
高压型9.6MPa |
||||||||
|
|
1 |
基本型 |
控制功能 |
||||||
|
2 |
带上下限开关 |
||||||||
|
3 |
带电远传（4-20mA输出，24VDC） |
||||||||
|
4 |
带本安防爆型远传（4-20mA输出，24VDC） |
||||||||
|
|
L = |
安装间距（测量范围） |
测量指标 |
||||||
|
|
L1 |
安装深度（顶装式） 0-3000mm任选 |
|||||||
|
|
介质密度 |
(g/cm3) |
|||||||
|
UHZ- |
1 |
1 |
1 |
1 |
L= |
L1= |
ρ= |
选型举例 |
|
白酒储罐液位计 特点及适用场所
1. 白酒储罐液位计
适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。
2.加装液位传送器及磁性开关，不需停机可随时安装或调整。
3. 白酒储罐液位计
若电源中断，现场磁性开关亦不受影响，准确性高。
4. 白酒储罐液位计 每10公分加一不同颜色的色片，使液位容易辨识。
5. 白酒储罐液位计 适用于染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业等。
◆白酒储罐液位计
主要技术参数
测量范围：300-1500mm 介质粘度：≤0.4PaS
度：±10mm 对于粘度大的介质或温度低时易结晶的
白酒储罐液位计
介质密度：≥0.45g/立方厘米 质，可选用加热夹套型液位计。
介质密度差：≥0.15g/立方厘米 连接法兰：基本型：HG20592-20635-97
白酒储罐液位计
环境振动：≤50Hz,振幅≤0.5mm DN25 PN1.0其他法兰标准如：GB
跟随速度：≤0.08m/s ANSI,DIN等请用户注明。
液体介质密度与沉筒距对照表
（PN1 .6-40.MPa)
|
液体介质密度 |
沉简距 |
典型液体介质示例 |
|
0.45-0.60 |
320-380 |
液化石油气，液氨、乙烯、 ，乙烷 |
|
0.61-0.74 |
260-320 |
汽油，丁二烯 |
|
0.75-0.85 |
230-260 |
甲醇，环氧（丙烷），二甲笨，轻油，乙醉 |
|
0.86-0.99 |
200-230 |
**，氨水，粗笨，啤酒，重酒，牛脂，乙笨 |
|
1.00-1.10 |
180-200 |
水，醋酸，樟脑油 |
|
1.11-1.25 |
160-180 |
盐酸，焦油，***， ，FR-22 |
|
1.26-1.39 |
140-160 |
液碱，麦芽糖， ，硫酸二甲酯 |
|
1.40-1.59 |
120-140 |
稀 ，FR-12 |
|
1.60-2.00 |
100-120 |
