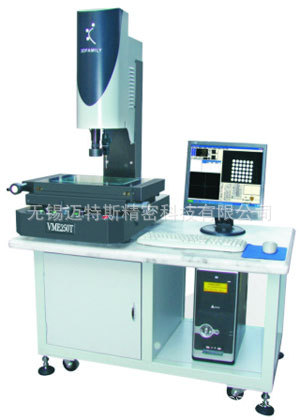

VME400影像测量仪 VME400投影仪

VME400影像测量仪 VME400投影仪



VME400影像测量仪 VME400投影仪采用全新设计：工作台采用大理石桌面，性能更加稳定，Z轴和调光板采用全新的前置设计方便操作，并新配有17寸液晶显示器，采用3DFAMILY Step Zoom镜头，结合软件在固定倍率下无需校正；在软件方面，采用OVM半自动测量软件，功能更加强大，高。



VME-T加探针
可加装RENISHAW接触式测头，并配送Φ1、Φ2 探针，搭配TPM三坐标测量软件，作立体工件上之斜面、圆、槽沟、柱、球、锥、盲孔等三维量测，以及和要素之间的距离、角度等几何计算，以达到一次性完成整个量测。



VME400影像测量仪 VME400投影仪性能特点

1、花岗石底座和立柱，机构永不变形

2、Z轴前置传动系统，便利操作

3、镜头：3DFAMILY-E型Step-Zoom定格卡位镜头，结合软件在固定倍率下无需线性校正

4、随机附有自行研发的多用途校正片，不但可以进行教学演练还可以进行精度校正

 5、OVM半自动测量软件



具体型号	VME/T250	VME/T300	VME/T400
(X/Y/Z轴)量测行程(mm)	250*150*200	300*200*200	400*300*200
全机尺寸(mm)	800*500*1650	980*650*1650	1160*800*1650
机台底座和立柱材料	高精度花岗石
CCD	43万像素3DFAMILY-E彩色
X,Y轴量测精度	（3+L/200）um
放大倍率	Step Zoom光学放大率：0.7--4.5X，影像放大率：28--180X
光学尺解析度	1 um
重复性	2 um
操作方式	手动
电源供给	110/220V
合适温度，湿度	温度：19°--24°，湿度：45%--75%
保修期	1年



VME400影像测量仪 VME400投影仪适用范围：
手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等

VME400影像测量仪 VME400投影仪配件：
镜头、光栅尺、LED冷光源、OVM 软体等
